Електродний нагрівач рідини та повітря
Формула / Реферат
1. Електродний нагрівач рідини та повітря, що містить два корпуси - зовнішній з ізоляційного матеріалу з отвором для відведення теплого повітря та внутрішній металевий з рідиною, перемички у просторі між ними, ізоляційну головку, на якій у центрі ємності з рідиною коаксіально розміщені струмопровідні трубчасті циліндричні електроди - зовнішній нульовий з боковими отворами по колу по всій висоті електрода та внутрішній фазний електрод з такими самими отворами та різзю на зовнішній поверхні, який відрізняється тим, що у просторі між корпусами встановлено ряд перемичок з утворенням каналів, кожен з яких має спільну стінку з водяною ємністю, по яких проходить повітря, послідовно обтікаючи всю гарячу бокову поверхню водяної ємності перед подачею в систему повітряного опалення.
2. Електродний нагрівач рідини та повітря за п. 1, який відрізняється тим, що трубчастий діелектричний циліндр виконаний з можливістю поздовжнього переміщення по різі фазного електрода в міжелектродному проміжку, внутрішня бокова поверхня якого має різь, верхній кінець циліндра розміщено на кришці ємності з водою і має регулюючий маховик.
3. Електродний нагрівач рідини та повітря за пп. 1, 2, який відрізняється тим, що трубчастий діелектричний циліндр має на зовнішній боковій поверхні закріплену знімну металевоголчасту обдирну стрічку.
4. Електродний нагрівач рідини та повітря за пп. 1, 2, який відрізняється тим, що нижню частину трубчастого діелектричного циліндра виконано тришаровою, де внутрішній металевий шар має різь на боковій поверхні, що відповідає різі фазного електрода, середній шар виконано з діелектрика, зовнішній металевий шар має рифлену обдирну бокову поверхню.
Текст

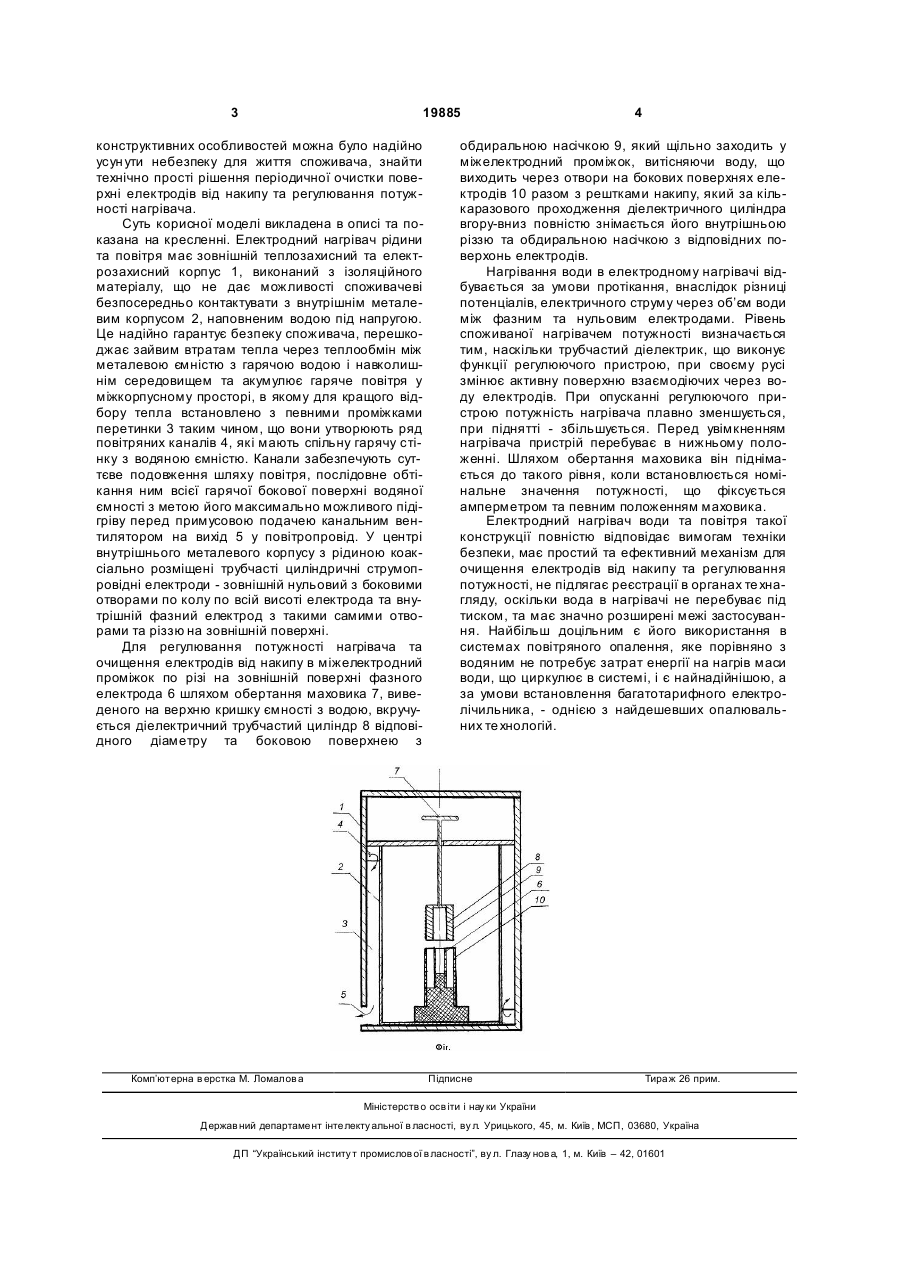

1. Електродний нагрівач рідини та повітря, що містить два корпуси - зовнішній з ізоляційного матеріалу з отвором для відведення теплого повітря та внутрішній металевий з рідиною, перемички у просторі між ними, ізоляційну головку, на якій у центрі ємності з рідиною коаксіально розміщені струмопровідні трубчасті циліндричні електроди зовнішній нульовий з боковими отворами по колу по всій висоті електрода та внутрішній фазний електрод з такими самими отворами та різзю на зовнішній поверхні, який відрізняється тим, що у просторі між корпусами встановлено ряд перемичок з утворенням каналів, кожен з яких має спільну стінку з водяною ємністю, по яких проходить повітря, послідовно обтікаючи всю гарячу бокову поверхню водяної ємності перед подачею в систему повітряного опалення. U 2 (19) 1 3 19885 конструктивних особливостей можна було надійно усун ути небезпеку для життя споживача, знайти технічно прості рішення періодичної очистки поверхні електродів від накипу та регулювання потужності нагрівача. Суть корисної моделі викладена в описі та показана на кресленні. Електродний нагрівач рідини та повітря має зовнішній теплозахисний та електрозахисний корпус 1, виконаний з ізоляційного матеріалу, що не дає можливості споживачеві безпосередньо контактувати з внутрішнім металевим корпусом 2, наповненим водою під напругою. Це надійно гарантує безпеку споживача, перешкоджає зайвим втратам тепла через теплообмін між металевою ємністю з гарячою водою і навколишнім середовищем та акумулює гаряче повітря у міжкорпусному просторі, в якому для кращого відбору тепла встановлено з певними проміжками перетинки 3 таким чином, що вони утворюють ряд повітряних каналів 4, які мають спільну гарячу стінку з водяною ємністю. Канали забезпечують суттєве подовження шляху повітря, послідовне обтікання ним всієї гарячої бокової поверхні водяної ємності з метою його максимально можливого підігріву перед примусовою подачею канальним вентилятором на вихід 5 у повітропровід. У центрі внутрішнього металевого корпусу з рідиною коаксіально розміщені трубчасті циліндричні струмопровідні електроди - зовнішній нульовий з боковими отворами по колу по всій висоті електрода та внутрішній фазний електрод з такими самими отворами та різзю на зовнішній поверхні. Для регулювання потужності нагрівача та очищення електродів від накипу в міжелектродний проміжок по різі на зовнішній поверхні фазного електрода 6 шляхом обертання маховика 7, виведеного на верхню кришку ємності з водою, вкручується діелектричний трубчастий циліндр 8 відповідного діаметру та боковою поверхнею з Комп’ютерна в ерстка М. Ломалов а 4 обдиральною насічкою 9, який щільно заходить у міжелектродний проміжок, витісняючи воду, що виходить через отвори на бокових поверхнях електродів 10 разом з рештками накипу, який за кількаразового проходження діелектричного циліндра вгору-вниз повністю знімається його внутрішньою різзю та обдиральною насічкою з відповідних поверхонь електродів. Нагрівання води в електродному нагрівачі відбувається за умови протікання, внаслідок різниці потенціалів, електричного струму через об’єм води між фазним та нульовим електродами. Рівень споживаної нагрівачем потужності визначається тим, наскільки трубчастий діелектрик, що виконує функції регулюючого пристрою, при своєму русі змінює активну поверхню взаємодіючих через воду електродів. При опусканні регулюючого пристрою потужність нагрівача плавно зменшується, при піднятті - збільшується. Перед увімкненням нагрівача пристрій перебуває в нижньому положенні. Шляхом обертання маховика він піднімається до такого рівня, коли встановлюється номінальне значення потужності, що фіксується амперметром та певним положенням маховика. Електродний нагрівач води та повітря такої конструкції повністю відповідає вимогам техніки безпеки, має простий та ефективний механізм для очищення електродів від накипу та регулювання потужності, не підлягає реєстрації в органах те хнагляду, оскільки вода в нагрівачі не перебуває під тиском, та має значно розширені межі застосування. Найбільш доцільним є його використання в системах повітряного опалення, яке порівняно з водяним не потребує затрат енергії на нагрів маси води, що циркулює в системі, і є найнадійнішою, а за умови встановлення багатотарифного електролічильника, - однією з найдешевших опалювальних те хнологій. Підписне Тира ж 26 прим. Міністерств о осв іти і нау ки України Держав ний департаме нт інте лекту альної в ласності, ву л. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститу т промислов ої в ласності”, ву л. Глазу нов а, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode heater of liquid and air
Автори англійськоюSlavinskyi Stanislav Fedorovych
Назва патенту російськоюЭлектродный нагреватель жидкости и воздуха
Автори російськоюСлавинский Станислав Федорович
МПК / Мітки
МПК: F24H 1/20
Мітки: електродний, рідини, нагрівач, повітря
