Спосіб підведення великопрогонної купольної споруди

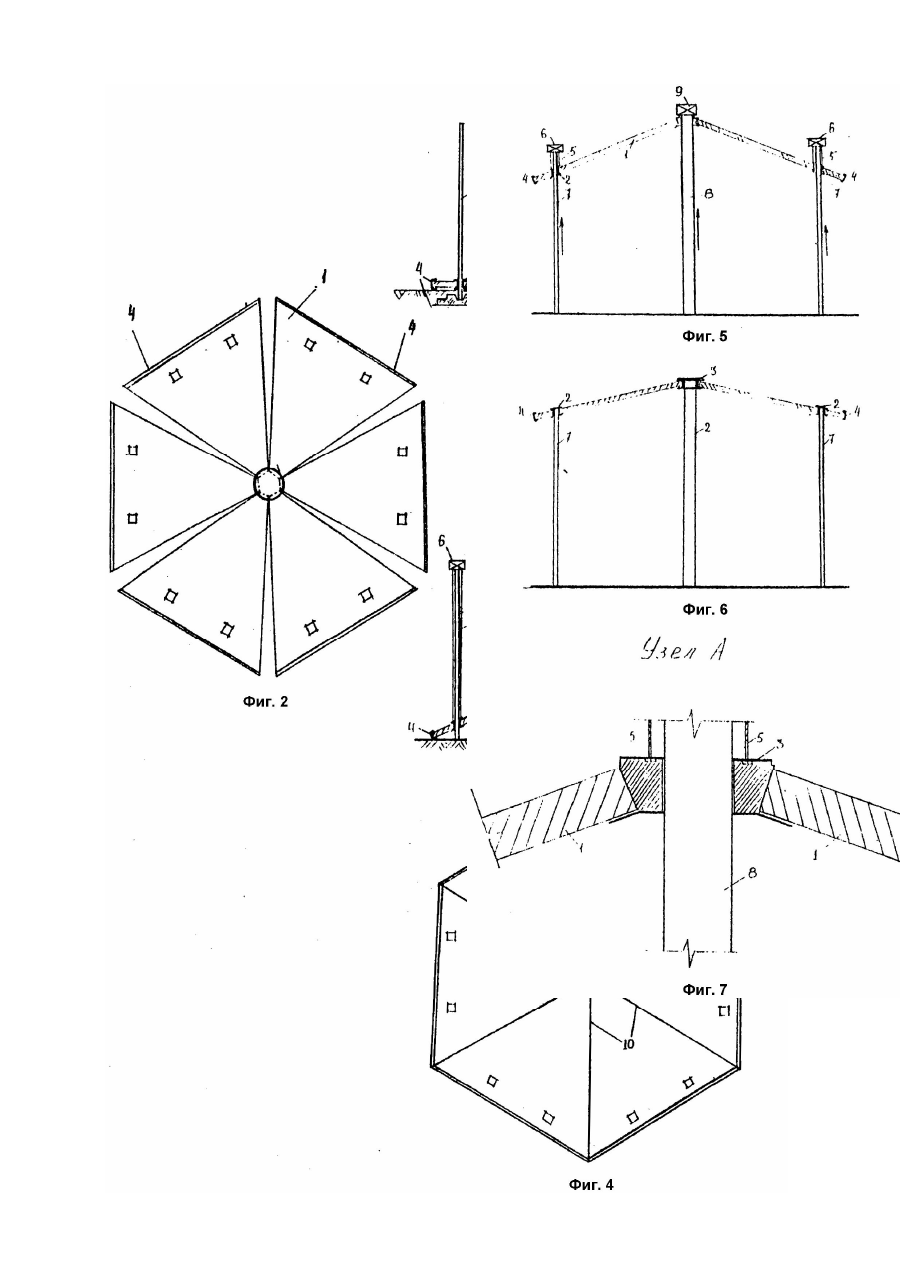

Изобретение относится к области строительства, преимущественно к области большепролетных покрытий зданий и сооружений. Известен способ возведения складчатого покрытия методом подъема (А.с. №1425296, кл. E04C21/26, 1987), заключающийся в том, что подъем осуществляется с опережением центрального пояса. Покрытие выполняется в виде единой плиты с меридианально разложенной арматурой и одновременным формированием треугольных элементов. В центре плиты и в местах сопряжения поясов выполняются отверстия, в которые устанавливаются средства подъема. Подъем осуществляется с опережением центрального пояса. Фиксация осуществляется омоноличиванием швов между треугольными элементами. Известен также способ монтажа сборномонолитного полого сферического купола, опорное кольцо которого выполняется из монолитного ж/б, а остальную часть собирают из ступенчатых панелей (Овечкин A.M. Строительные конструкции: Учеб. для вузов. - М.: Стройиздат, 1975. - С.225 - 226), заключающийся в том, что устройство купола производится путем монтажа башенным краном отдельных ступенчатых камней, опирающихся на внутренний выступ монолитного опорного кольца, где производится временно их крепление (к монолитному выступу) до полного замыкания кольца. Затем сваривают закладные детали и замоноличивают стыки. Ступенчатые сборные консоли второго кольца укладывают на консольные выступы первого кольца и т.д. Известен способ возведения куполов небольших размеров (Шахназарян С.Х. и др. Возведение зданий методом подъема этажей и перекрытий. - М.: Стройиздат, 1974. - С.18 - 20), включающий формирование купола сооружения внизу (на земле) из отдельных железобетонных плит небольших размеров с последующим соединением составляющих его элементов и омоноличиванием швов, а затем осуществляют подъем сформированного на земле купола по колоннам с последующим закреплением его на всех колоннах в проектном положении. Способ принят за прототип. Признаками прототипа, совпадающими с существенными признаками предполагаемого изобретения являются: формирование сборномонолитного купола сооружения внизу, последующее омоноличивание и соединение составляющих его элементов, подъем купола по колоннам на проектную отметку, последующее закрепление. Причинами, препятствующими достижению необходимого технического результата, создания большепролетного купольного сооружения, является наличие центральных несущих колонн. В основу изобретения поставлена задача усовершенствования способа возведения большепролетного сооружения, в котором за счет использования демонтажа центральной колонны создается большепролетное купольное сооружение и за счет этого расширяются функциональные возможности сооружения. Поставленная задача решается тем, что в способе возведения большепролетного купольного сооружения, включающем формирование сборно-монолитного купола сооружения внизу, последующее омоноличивание и соединение составляющих его элементов, подъем купола по колоннам на проектную отметку, последующее закрепление, согласно изобретению формирование осуществляют за счет поднятия центральной части купола по временной центральной колонне, которую демонтируют после подъема купола и закрепления его на периферийных колоннах. Между совокупностью существенных признаков предполагаемого изобретения и техническим результатом, который может быть достигнут, существует следующая причинноследственная связь: наличие центральной колонны, необходимой при монтаже сооружения и ее последующий демонтаж позволит достигнуть предполагаемый технический результат. При отсутствии этих признаков, т.е. при остающихся, не демонтированных центральных колоннах они не позволяют использовать перекрытое пространство как единую площадку и технический результат не может быть достигнут. Сущность способа раскрыта на прилагаемых чертежах. На фиг.1 изображено сооружение, разрез; на фиг.2 - план сооружения установки колонн и устройства железобетонных плит покрытия; на фиг.3 - разрез; а на фиг.4 - план сооружения на этаж формирования купола; на фиг.5 - разрез поднимаемого на проектную отметку сформированного купола; на фиг.6 - разрез сооружения с демонтированной средней колонной; на фиг.7 - узел А на фиг.3. Монтаж сооружения, выполняют следующим образом. На уровне земли производится устройство монолитных железобетонных плит 1, в тело которых замоноличиваются "воротники" 2 и 3. По основанию плиты замоноличиваются закладные детали в виде швелеров 4. Номер их зависит от высоты ребра плиты, тяги 5, подъемное оборудование 6 устанавливается на периферийные 7 и центральную (временную) 8 колонны. Тяги 5 от подъемного оборудования 6 и 9 крепятся к "воротникам" 2 и 3. За счет подъема "воротника" 3 центральной колонны 8 происходит формирование купола. Подъем производится при помощи подъемного оборудования 9, установленного на центральной колонне, и осуществляется на расчетную высоту купола +a, где a - высота подъема купола выше проектной отметки, позволяющая выполнить обтяжку формируемого купола при помощи закладных деталей 4. Зависит от пролета сооружения. В этом положении производится обтяжка купола за счет соединений закладных деталей 4 (сваркой, болтами или др.). После этого производится опускание "воротника" 3 по колонне 8 до расчетной высоты купола И, и замоноличивание швов 10 между смежными плитами покрытия и пустоты в узле "А". Здесь же на уровне земли можно произвести кровельные работы (гидроизоляцию), монтаж подвесного вентиляционного и электрооборудования, рекламных щитов. Сформированный купол поднимается на проектную отметку при помощи синхронной работы подъемного оборудования 6 и 9, установленного на периферийных колоннах 7 и центральной колонне 8. Центральная колонна 8 демонтируется. По контуру сооружения может быть выполнена стена, на которую можно опереть сформированный купол при помощи подъемного оборудования 6.
