Склад для парафінування прищеплень “вопарет”

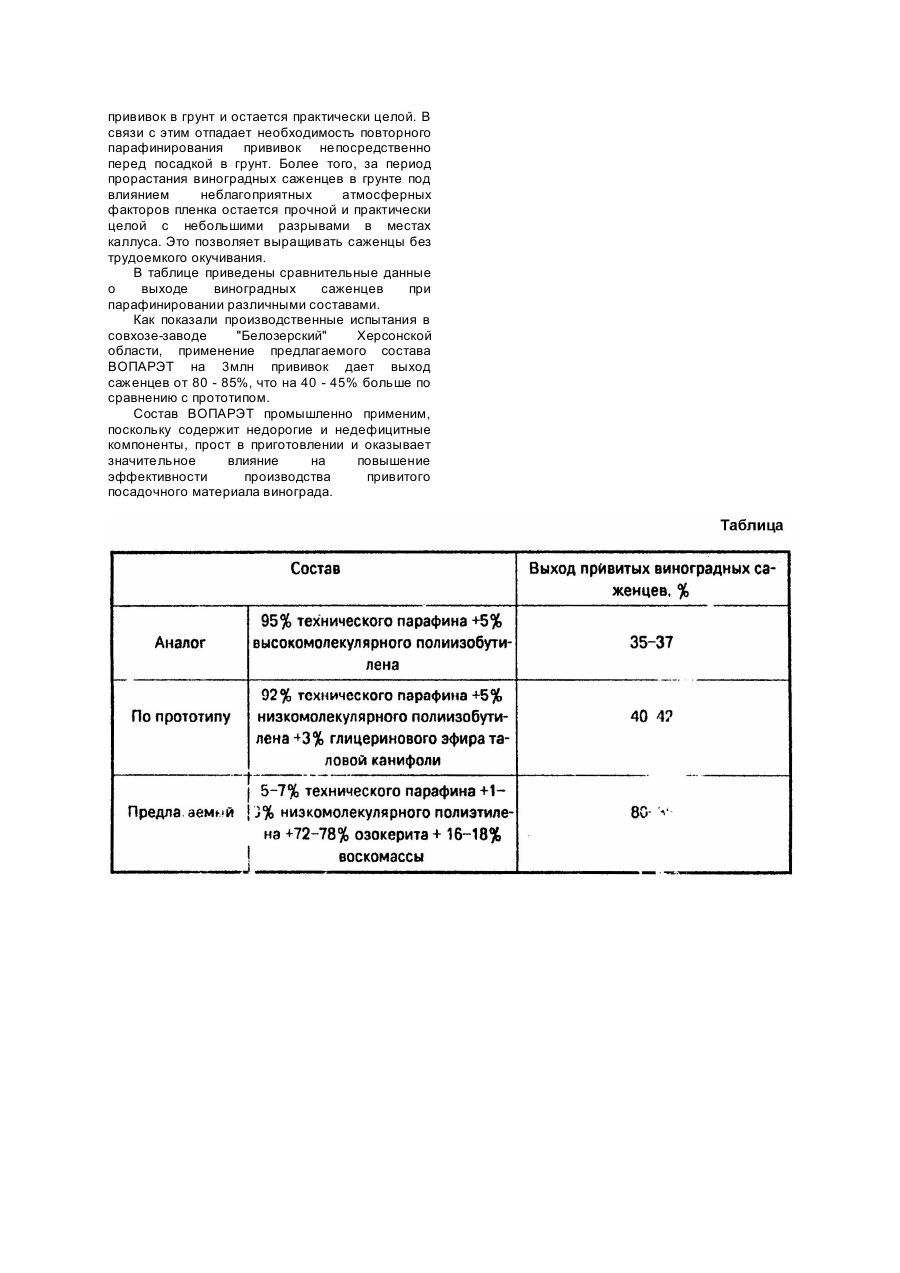

Изобретение относится к сельскому хозяйству, а именно к виноградарству, и может быть использовано для защиты прививок от потери влаги при производстве привитого посадочного материала. Наиболее близким по достигаемому результату является состав для парафинирования прививок "ВИТИКОЛ" (А.с. №843903, кл. A01N3/04, 1981), который содержит в качестве основы высокомолекулярное природное соединение - технический парафин (до 90%), а в качестве пластификаторов низкомолекулярный полиизобутилен (2 - 8%) и глицериновый эфир таловой канифоли (1 - 5%). Однако использование полиизобутилена и дополнительно пластификатора на основе дефицитной канифоли определяет высокую стоимость состава Кроме того, наличие большого % парафина, обладающего крупнозернистой структурой, придает хрупкость составу при затвердевании, что объясняет недостаточно хорошие свойства пленки на всем периоде приживаемости прививок, что существенно влияет на % выхода привитых саженцев (43%). В основу настоящего изобретения была положена задача создания состава для парафинирования прививок, который содержал бы недорогостоящие и недефицитные компоненты, соединение которых в определенном соотношении позволило бы повысить качество влагоизоляционной пленки на весь период приживаемости саженцев, что способствовало бы повышению эффективности производства привитого посадочного материала. Поставленная задача решается составом для парафинирования прививок на основе высокомолекулярных природных соединений, содержащем пластификатор, согласно изобретению в качестве основы он содержит озокерит, а в качестве пластификатора - смесь полиэтилена, технического парафина, воскомассы при следующем соотношении компонентов, маc.%: Озокерит 72 - 78 Полиэтилен 1-3 Технический парафин 5-7 Воскомасса 16 - 18 Новый состав ВОПАРЭТ представляет собой сложную смесь природных высокомолекулярных соединений с полиэтиленом Воск - Озокерит ПАРафин - полиЭТилен - "ВОПАРЭТ". Введение в предлагаемый состав в качестве основы озокерита, который в отличие от парафина, используемого в качестве основы в прототипе, при затвердевании образует мелкокристаллическую структуру, придает составу высокую пластичность, повышая прочность пленки. Малое (5 - 7%) содержание парафина снижает хрупкость состава. Парафин используется, в основном, в качестве хорошего растворителя полиэтилена. Содержание 1 3% полиэтилена обеспечивает составу эластичность, уменьшает паропроницаемость, придает полученной пленке прочность и долговечность. Изменение % содержания полиэтилена приводит резким изменениям термических свойств состава, что отрицательно влияет на качество пленки. Добавление воскомассы в состав улучшает прилипаемость, обеспечивая хорошее адгезионные свойства пленки к виноградной лозе. Таким образом, совокупность заявляемых признаков существенно отличает заявляемое техническое решение от существующих и отвечает критерию "изобретательский уровень". Состав готовят следующим образом. Пример 1. При концентрации озокерита 78%, полиэтилена 1%, технического парафина 5% и воскомассы 16% берут 10кг парафина, расплавляют в емкости и добавляют в него при постоянном перемешиваний порциями 2кг полиэтилена (крошку, гранулы, порошок, вторичные отходы полиэтиленовой пленки), доводя температуру до 130 - 140°C. Полученный концентрированный раствор выливают в парафинатор с предварительно расплавленными, в нем 156кг озокерита и 32кг воскомассы. При температуре 85°C и интенсивном перемешивании смесь доводят до состояния однородной массы. Пример 2. При концентрации озокерита 72%, полиэтилена 3%, техн. парафина 7% и воскомассы 18% берут 14кг парафина, расплавляют в емкости и добавляют в него при постоянном перемешивании порциями б кг полиэтилена, доводя температуру до 140 - 150°C. Полученный концентрированный раствор вливают в парафинаторы с предварительно расплавленными в нем 144кг озокерита и 36кг воскомассы. При температуре 95°C и интенсивном перемешивании смесь доводят до однородного состояния. Пример 3. При оптимальной концентрации озокерита 75%, полиэтилена 2%, технического парафина 6% и воскомассы 17%, берут 12кг парафина, расплавляют в емкости, добавляют в него при постоянном перемешивании порциями 4кг полиэтилена, доводя температуру до 135°C. Полученный концентрированный раствор выливают в парафина гор с предварительно расплавленными в нем 150кг озокерита и 34кг воскомассы. При температуре 90°C и интенсивном перемешивании смесь доводят до состояния однородной массы и состав "ВОПАРЭТ" считают готовым. Готовый состав для парафинирования прививок разливают в рабочие парафинаторы (емкостью 30 - 50л), в которых поддерживают постоянную температуру в пределах 85 - 95°C. Виноградные прививки обрабатывают составом ВОПАРЭТ однократно, не погружая их перед этим в воду. Прививки берут в виде веера по 10 - 12 штук за нижние концы подвоя, окунают на 12 - 15см в состав и моментально вынимают, легко встряхивая состав в парафинатор. Исключается соприкасание прививок во избежание их слипания после застывания рабочего состава. Затвердение пленки происходит в течение нескольких секунд (обычно за время перемещения черенков от парафинатора на рабочий стол их упаковки). Как показали исследования, при парафинировании прививок предлагаемым составом образуется прозрачная, прочная пленка с высокими адгезионными свойствами к виноградной лозе. Высокая вязкость препятствует проникновению его в просветы между привоем и подвоем. Это позволяет наносить пленку на прививки до стадии стратификации или во время ее. Пленка сохраняет свою прочность и эластичность, обеспечивая надежную защиту прививок от потери влаги, к сроку высадки прививок в грунт и остается практически целой. В связи с этим отпадает необходимость повторного парафинирования прививок непосредственно перед посадкой в грунт. Более того, за период прорастания виноградных саженцев в грунте под влиянием неблагоприятных атмосферных факторов пленка остается прочной и практически целой с небольшими разрывами в местах каллуса. Это позволяет выращивать саженцы без трудоемкого окучивания. В таблице приведены сравнительные данные о выходе виноградных саженцев при парафинировании различными составами. Как показали производственные испытания в совхозе-заводе "Белозерский" Херсонской области, применение предлагаемого состава ВОПАРЭТ на 3млн прививок дает выход саженцев от 80 - 85%, что на 40 - 45% больше по сравнению с прототипом. Состав ВОПАРЭТ промышленно применим, поскольку содержит недорогие и недефицитные компоненты, прост в приготовлении и оказывает значительное влияние на повышение эффективности производства привитого посадочного материала винограда.
