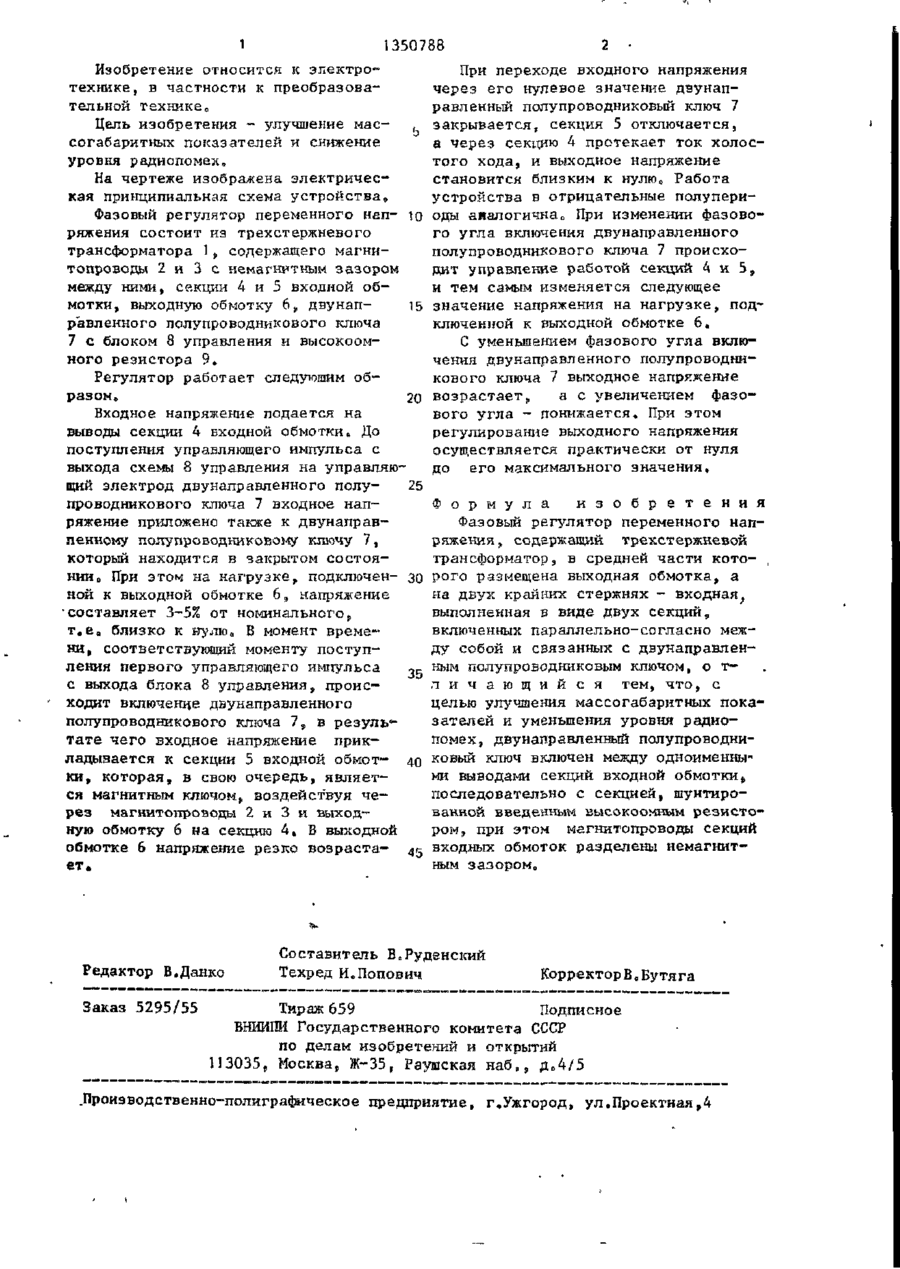

Изобретение относится к электротехнике» Цель изобретения - улучшение массогабаритных показателей и снижение уровня радиопомех. При отсутствии управляющего импульса на выходе і блока управления 8 полупроводниковый двунаправленный ключ 7 закрыт, и напряжение на нагрузке близко к нулю* При включении двунаправленного полупроводникового ключа 7 входное напряжение прикладывается к входной обмотке 5, являющейся , магнитным ключом первой входной обмотки 4 о После этого на выходной обмотке 6 скачком увеличивается напряжение. Наличие немагнитного зазора между одноконтурными магнитопроводами 2,3 и введение резистора 9 позволяет уменьшить реактивную составляющую потребляемого тока и устранить выбросы напряжения переходных процессов. 1 ил» / Я СЛ 1 Л Г • о ?• •—і к г * г > О——і Ч • о— L С с > > С С с J ч V J ) ) f L 00 00 1 1350788 Изобретение относится к электротехнике , в частности к преобразовательной технике,, Цель изобретения ~ улучшение массогабаритных показателей и снижение уровня радиопомех,, На чертеже изображена электрическая принципиальная схема устройства. Фазовый регулятор переменного нап- ю ряжения состоит из трехстержневого трансформатора 1, содержащего магнитопроводы 2 и 3 с немагнитным зазором между ними, секции 4 и 5 входной об15 мотки, выходную обмотку 6j, двунаправленного полупроводникового ключа 7 с блоком 8 управления и высокоомного резистора 9» Регулятор работает следуюшим об20 разом. Входное напряжение подается на выводы секции 4 входной обмоткие До поступления управляющего импульса с выхода схемы 8 управления на управляющий электрод двунаправленного полу25 проводникового ключа 7 входное напряжение приложено также к двунаправленному полупроводниковому ключу 7, который находится в закрытом состоянии о При этом на нагрузке, подключен- 30 ной к выходной обмотке 6, напряжение •составляет 3-5% от номинального, т.е а близко к нулю, В момент времени, соответствующий моменту поступления первого управляющего импульса с выхода блока 8 управления, происходит включение двунаправленного полупроводникового ключа 7, в резуль"тате чего входное напряжение прикладывается к секции 5 входной обмот40 ки, которая, в свою очередь, является магнитным ключом, воздействуя через магнитопроводы 2 и 3 и выходную обмотку 6 на секцию 4„ В выходной обмотке 6 напряжение резко возрастает. Редактор В.Данко Заказ 5295/55 При переходе входного напряжения через его нулевое значение двунаправленный полупроводниковый ключ 7 закрываетсяз секция 5 отключается, а через секцию 4 протекает ток холостого хода, и выходное напряжение становится близким к нулю0 Работа устройства в отрицательные полупериоды аналогична,, При изменении фазового угла включения двунаправленного полупроводникового ключа 7 происходит управление работой секций 4 и 5, и тем самым изменяется следующее значение напряжения на нагрузке, подключенной к выходной обмотке 6, С уменьшением фазового угла включения двунаправленного полупроводникового ключа 7 выходное напряжение возрастает, а с увеличением фазового угла - понижается» При этом регулирование выходного напряжения осуществляется практически от нуля до его максимального значения. Формула и з о б р е т е н и я Фазовый регулятор переменного напряжения, содержащий трехстержневой трансформатор, в средней части кото- , рого размещена выходная обмотка, а на двух крайних стержнях - входная, выполненная в виде двух секций? включенных параллельно-согласно между собой и связанных с двунаправленным полупроводниковым ключом, о тл и ч а ю щ и й с я тем, что, с целью улучшения массогабаритных показателей и уменьшения уровня радиопомех, двунаправленный полупроводниковый ключ включен между одноименными выводами секций входной обмоткиь последовательно с секцией, шунтированной введенным высокоомным резистором, при этом магнитопроводы секций входных обмоток разделены немагнитным зазоромо Составитель ВеРуденский Техред И о Попович КорректорВ.Бутяга Тираж 659 Подписное БНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб е , д о 4/5 .Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
