Спосіб попереднього напруження рамного кріплення
Формула / Реферат
Формула изобретения
Способ предварительного напряжения рамной крепи, включающий монтаж крепи в выработке путем установки стоек, подъема и закрепления на них верхняка с помощью соединительных узлов и создания предварительного напряжения в крепи, отличающийся тем, что, с целью повышения несущей способности и снижения материалоемкости крепи, перед ее монтажем определяют направление преобладающего давления на крепь, после чего создают предварительное напряжение в крепи путем натяжения соединительных узлов и ликвидации зазора между радиусами кривизны боковых стоек и верхняком, при этом верхняк выполняют с радиусом кривизны, определяемым по формуле
rв=rс(1±kм×rс×М×Е-1×l-1)-1,
где rс - радиус кривизны боковой стойки, м;
М - момент предварительного напряжения крепи, Н×м;
kм - коэффициент перераспределения разгружающего момента между верхняком и стойкой, изменяющийся в пределах 0<kм<1;
Е - модуль упругости материала крепи, Н/м2;
I - момент инерции профиля, м4, причем
знак "-" принимают для крепи, установленной в выработке с преобладающим горным давлением со стороны кровли, а
знак "+" - со стороны боковых пород выработки.
Текст

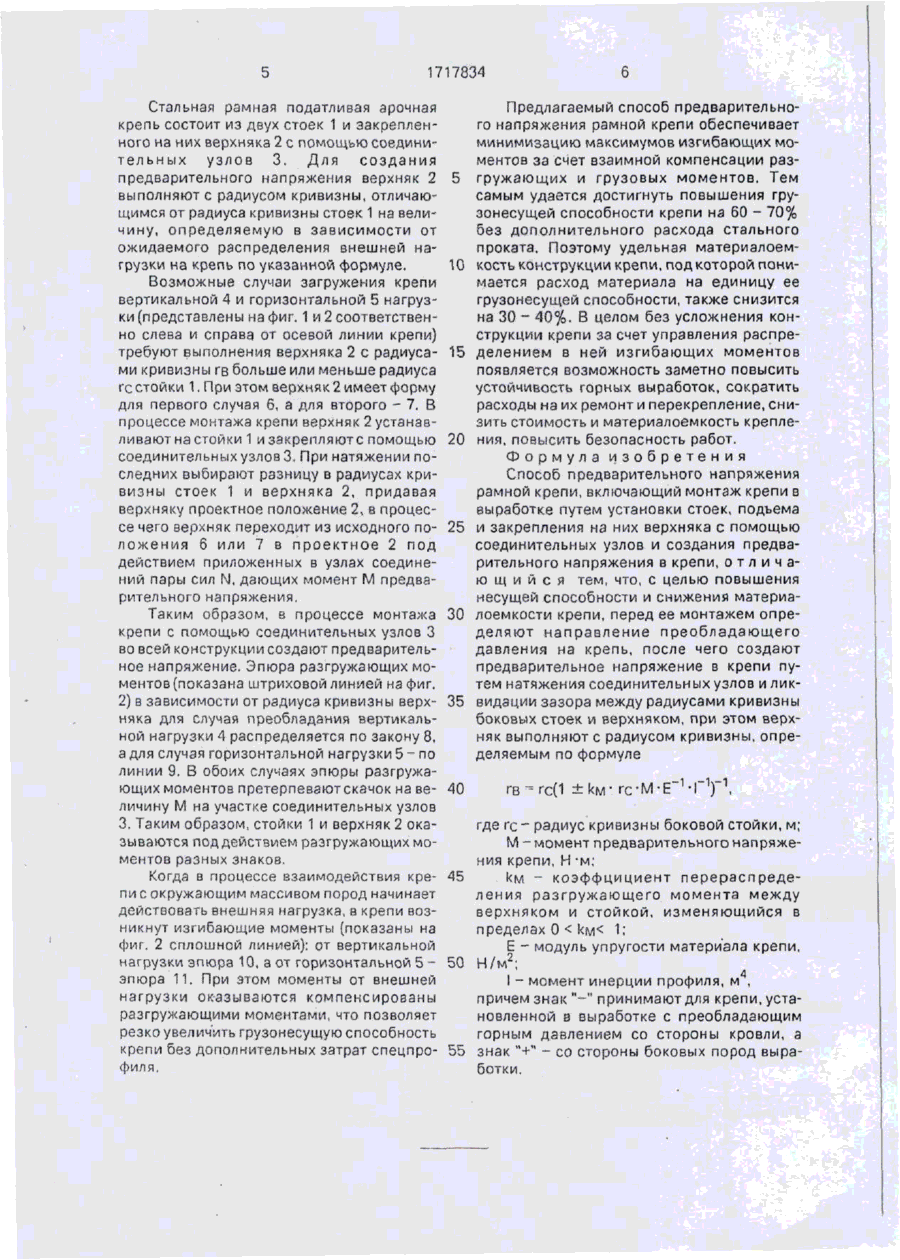

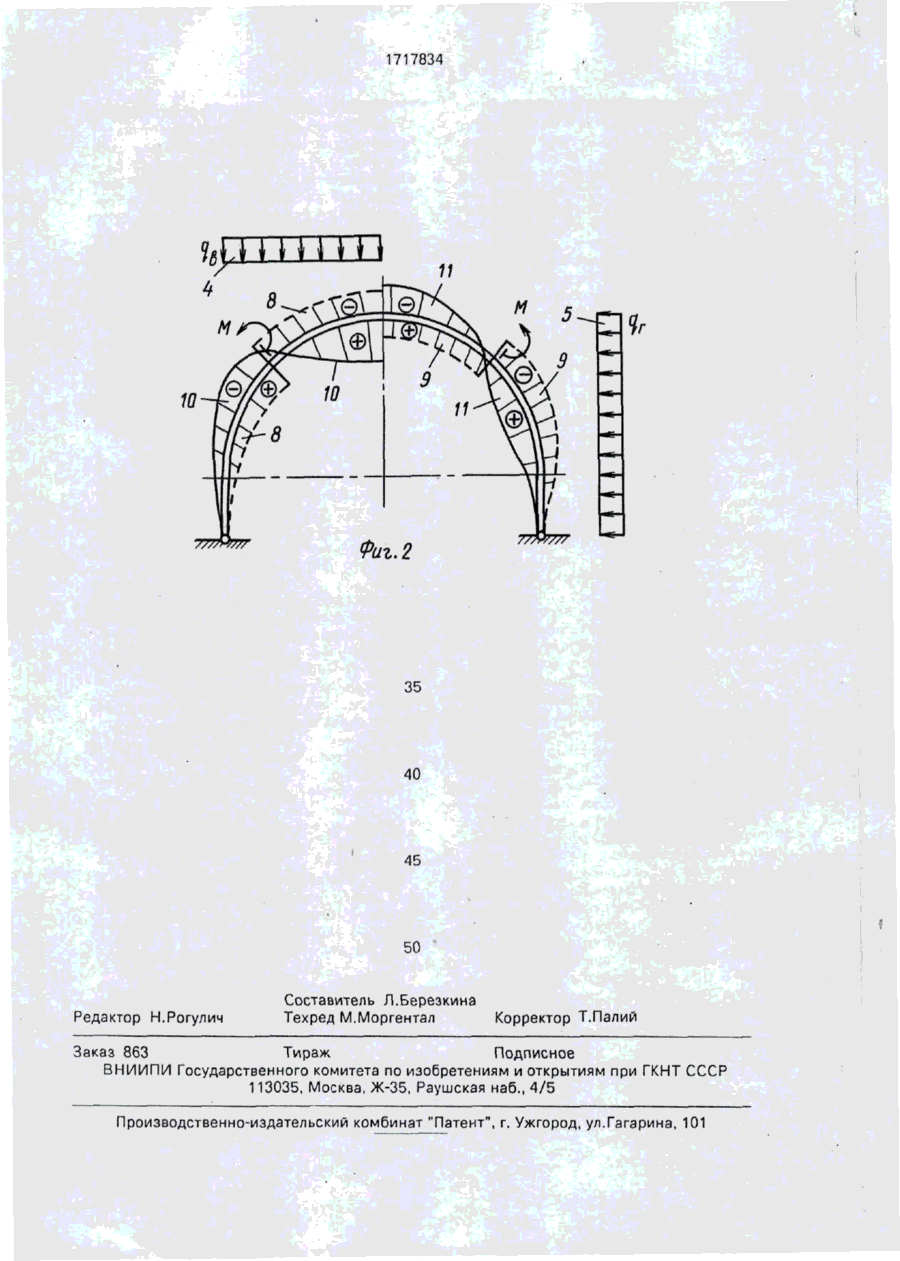

Изобретение относится к горной промышленности и м.б. использовано при креплении капитальных и подготовительных горных выработок. Цель изобретения - повышение несущей способности и снижение материалоемкости крепи. Перед монтажом крепи методом прогнозирования проявле ния горного давления в выработках определяют внешнюю нагрузку на крепь. В зависимости от ее величины и направления выбирают верхняк (В) 2 определенного радиуса кривизны. При этом радиусы кривизны В 2 определяются по формуле, приведенной в описании. Затем путем установки боковых стоек 1 крепления к ним при помощи соединительных узлов З В 2 определенного радиуса кривизны производят монтаж крепи. При этом поддействием приложенных в соединительных узлах 3 пар сил N в В 2 создаются предварительные напряжения. При взаимодействии с окружающим массивом в крепи под действием внешней нагрузки возникают изгибающие моменты, которые компенсируются изгибающими моментами предварительно напряженной крепи. Это позволяет значительно увеличить несущую способность крепи, не увеличивая ее массу. 2 ил. і с ч, 00
ДивитисяДодаткова інформація
Автори англійськоюLytvynskyi Harri Hryhorovych
Автори російськоюЛитвинский Гарри Григорьевич
МПК / Мітки
МПК: E21D 11/00, E21D 11/14
Мітки: кріплення, спосіб, рамного, попереднього, напруження
