Регулятор витрат

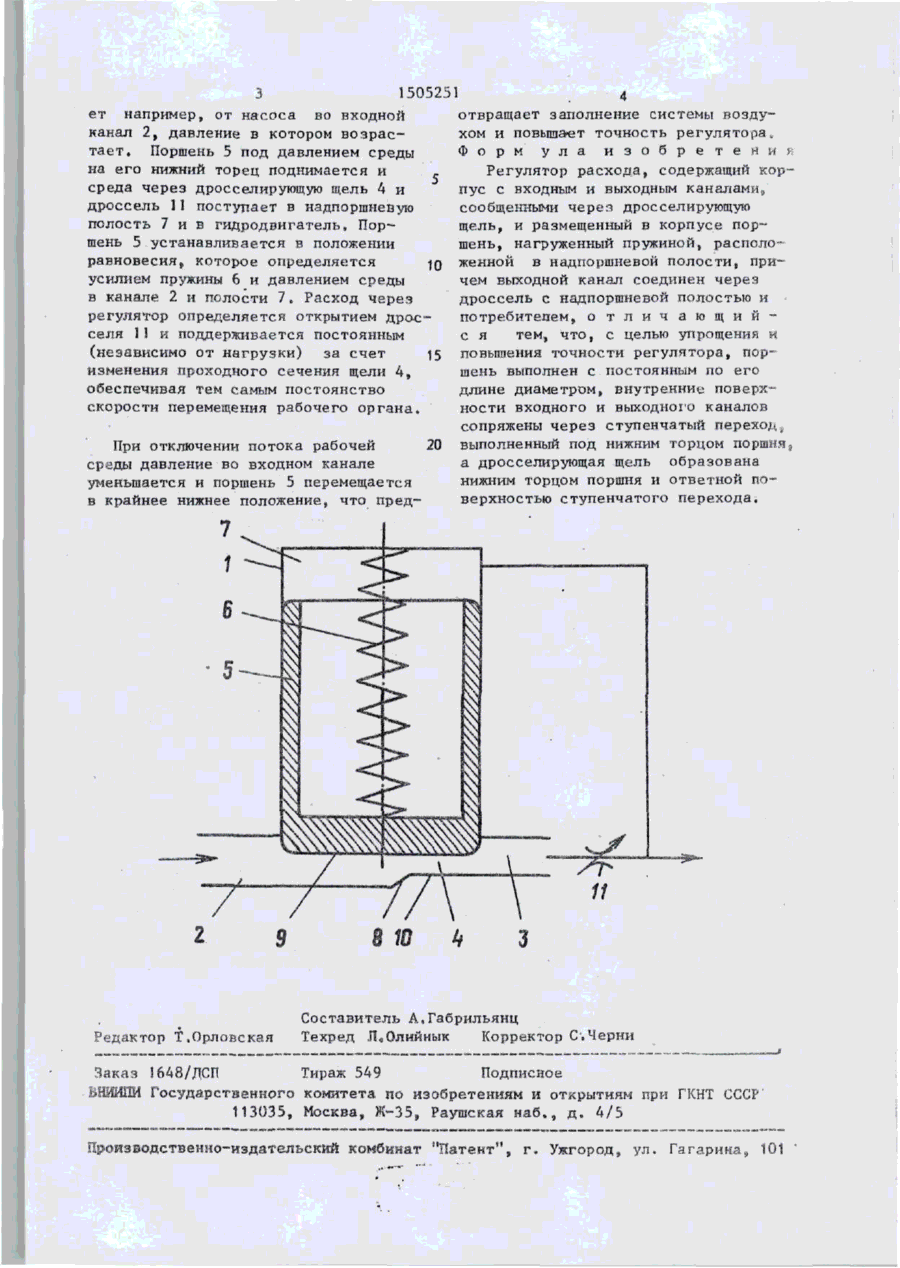

Изобретение относится к технике автоматического регулирования и может использоваться в гидропневмоприводах машин для регулирования и стабилизации скорости движения рабочих Изобретение относится к технике автоматического регулирования и может использоваться в гидропневмоприводах машин для регулирования и стабилизации скорости движения рабочих органов. Цель изобретения - упрощение и повышение точности регулятора расхода. ' Регулятор показан на чертеже. Регулятор содержит корпус 1 с входным 2 и выходным 3 каналами, соединеными через дросселирующую щель 4, и размещенный в корпусе поршень 5 с постоянным по длине диаметром, нагруженный пружиной 6, расположенной в надпортневой полости 7, причем внутренние поверхности входного 2 и выходного 3 каналов сопряжены че32-89 органов. Цель изобретения - упрощение и повышение точности регулятора расхода. Регулятор содержит корпус 1 с входным 2 и выходным 3 каналами, сообщенными через дросселирующую щель 4, образованную нижним торцом поршня 5 и ответной поверхностью ступенчатого перехода 8 между входным и выходным каналами. Выходной канал соединен через дроссель 11 с яадпоршневой полостью 7 и потребителем (не показан). Поршень 5 нагружен пружиной 6, размещенной в полости 7. Расход через регулятор определяется открытием дросселя 11 и поддерживается постоянным за счет изменения проходного сечения щели 4. 1 ил. рез ступенчатый переход 8, выполненный под нижним торцом 9 поршня 5» а дросселирующая щель 4 образована этим торцом поршня и ответной поверхностью 10 ступенчатого перехода, причем выходной канал 3 соединен через дроссель 11 с надпоршневой полостью 7 и потребителем (не показан). Регулятор работает следующим образом, В исходном положении поршень 5 под действием пружины 6 находится в крайнем нижнем положении и перекрывает дросселирующую щель 4, В системах гидроприводов регулятор может устанавливаться на нагнетании, на сливе или параллельно гидродвигателю. При установке регулятора на нагнетании рабочая среда поступа Л> СП 1505251 ет например, от насоса во входной канал 2, давление в котором возрастает. Поршень 5 под давлением среды на его нижний торец поднимается и _ среда через дросселирующую щель 4 и дроссель 11 поступает в надпоршиевуго полость 7 и в гидродвигатель, Поршень 5 устанавливается в положении равновесияt которое определяется 10 усилием пружины 6 и давлением среды в канале 2 и полости 7. Расход через регулятор определяется открытием дрос селя 11 к поддерживается постоянным (независимо от нагрузки) за счет 15 изменения проходного сечения щели 4, обеспечивая тем самым постоянство скорости перемещения рабочего органа. 20 При отключении потока рабочей среды давление во входном канале уменьшается и поршень 5 перемещается в крайнее нижнее положение» что пред Редактор Т.Орловская отвращает заполнение системы воздухом и повышает точность регулятора. Ф о р м ула и з о б р е т е н и и Регулятор расхода, содержащий корпус с входным и выходным каналами, сообщенными черея дросселирующую щель, и размещенный в корпусе поршень, нагруженный пружиной, расположеиной в надпоршневой полости, причем выходной канал соединен через дроссель с надпорюиевой полостью и потребителем, о т л и ч а ю щ и й с я тем, что, с целью упрощения и повышения точности регулятора, поршень выполнен с постоянным по его длине диаметром, внутренние поверхности входного и выходного каналов сопряжены через ступенчатый переход, выполненный под нижним торцом поршняг а дросселирующая щель образована нижним торцом поршня и ответной поверхностью ступенчатого перехода. Составитель А.Габрильянц Техред Л в 0лийнык Корректор С ".Черни Заказ 1648/ДСП Тираж 549 Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, К-35, Раушская наб.„ д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
