Регулятор витрат

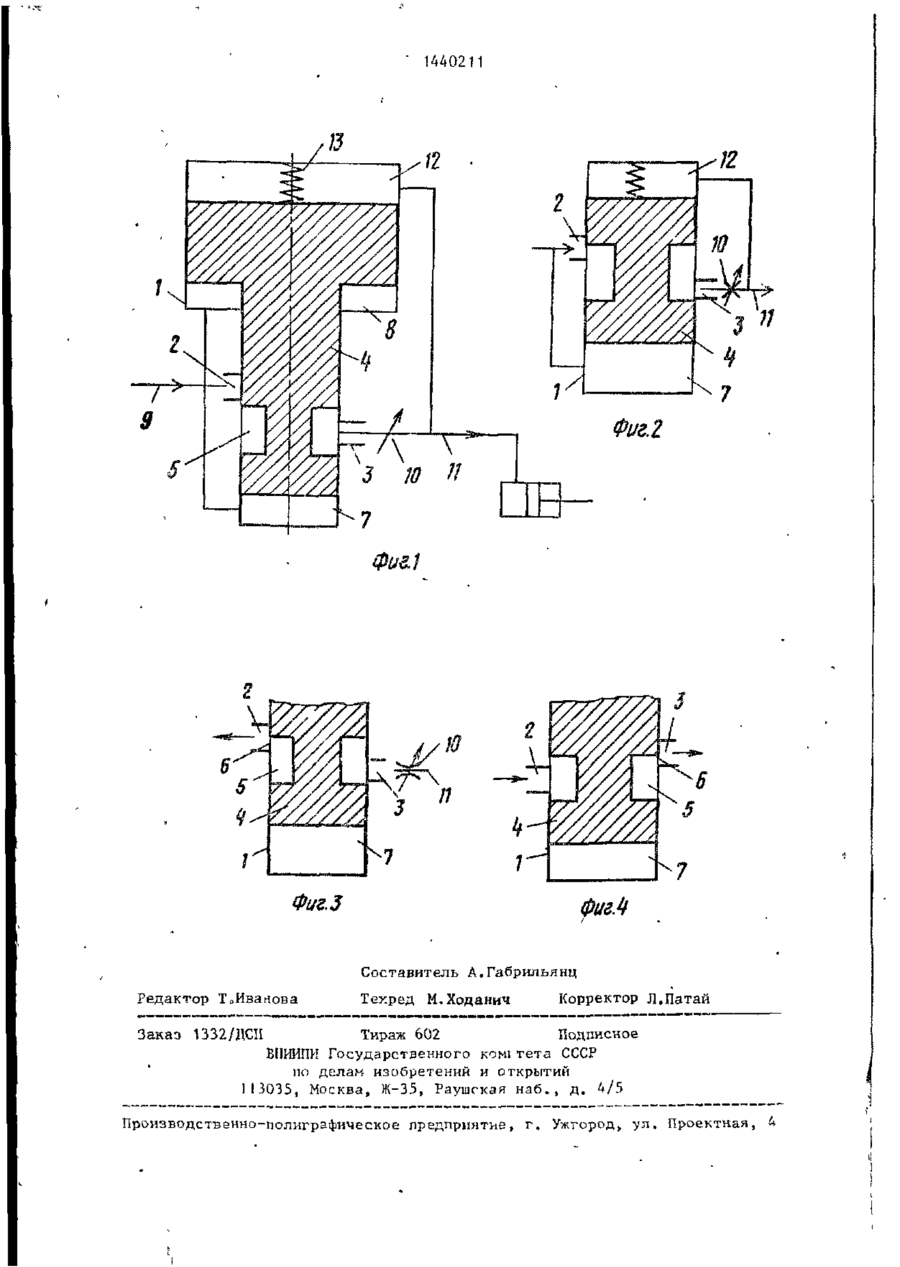

4, , Г і ' л, ДЛЯ СЛУЖГБИОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19). (Ш (51УА G 05 D 7/01 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 3TOF (21) 4230371/24-24 (22) 15,04.87 (71) Харьковский политехнический институт HH»B.H,JleHHHa (72) А.В.Чемїасов (53) 621.646.3 (088.8) (56) Авторское свидетельство CCCIJ № 838235, кл о G 05 D 7/01, 1979. Авторское свидетельство СССР № 1300422, кло G 05 D 7/01, 1935, (54) РЕГУЛЯТОР РАСХОДА (5?) Изобретеиче относятся к автоматическому регулировпчшо и может использоваться в гидр{ пневмоприводах иашшг. Цель изобретения - улуч 43-83 шение эксплуатационных характеристик регулятора расхода. Регулятор расхода содержит корпус 1 с входным ? и выходным 3 каналами, между которыми расположен подпружиненный поршень 4 с кольцевой проточкой 5, верх няя кромка которой образует регулируемую дроссельную щель 6 с отверстием входного или выходного каналов. Причем в исходном положении поршня дросселирующая щель й полностью перекрыта. Входной канал 2 соединен с подпоршневой камерон и подводящей магистралью, а выходной канал 3 ~ через дроссель с иадпоршиевой камерой и отводящей магистралью. 2 э 0 п о ф-лы, 4 ил. Q f 1440211 Изобретение относится к автоматическому регулированию и может использоваться в гидропневмоприводах машин с Цель изобретения - улучшение эксплуатационных характеристик регулятора. На фиг.1 изображен регулятор с г двухступенчатым поршнем; на фї г.2 регулятор с одноступенчатым поршнем; на фиг о 3 и h - соответственно регуляторы с дросселирующей щелью, образованной кольцевой проточкой с отверстиями входного и выходного кана- 15 /IOB, Регулятор содержит корпус 1 с входным 2 и выходным 3 каналами, поршень А с кольцевой проточкой 5, образующей дросселирующую щель 6 с от- 20 верстиями входного 2 или выходного 3 каналов с обеспечением регулируемого перекрытия дросселирующей щели верхней кромкой кольцевой проточки. Причем в исходном положении поршня 25 дросселирующая щель полностью перекрыта. Входной канал 2 соединен с подпоршневой камерой 7 (на фиг.1 с подпоршневыми камерами'7 и 8) и подводящей магистралью 9, а выходной ка30 нал 3 - через дроссель 10 с отводящей магистралью 11 и надпоршневой камерой 12, в которой размещена пружина 13. В системах гидроприводов регулятор 35 может устанавливаться на линиях нагнетания, слива гидропривода или параллельно ему ц Регулятор работает следующим образом„ 40 При установке регулятора, например, на линии нагнетания поток рабо-, чей среды поступает от насоса во входной капал 2 и заполняет подпоршневые камеры 7 и 8 (см^фиг*1) в Давление в этих камерах растет. Поршень 45 4 перемещается вверх, и рабочая среда поступает через дросселирующую щель 6, кольцевую проточку 5, выходной канал 3 и дроссель Ю в отводящую магистраль ^1 к исполнительному двигателю, а также в надпоршнезуто камеру 12О Расход через регулятор определяется открытием дросселя ]0 а р**т: пиюй дросселирующей щели 6, которая зависит от положения поршня 4. При изменении нагрузки меняется давление в камере 12, что вызывает перемещение поршня и увеличение или уменьшение потока рабочего тела, поступающего в камеры двигателя, чем обеспечивается сохранение его скорости на заданном уровне. Формула и з о б р е т е н и я 1. Регулятор расхода, содержащий корпус с входным и выходным каналами, и размещенный между ними в корпусе поршень, нагруженньв пружиной и снабженный кольцевой проточкой, образующей с корпусом дросселирующую щель, соединенную с входным и выходным каналами, причем входной канал соединен с подводящей магистралью и под™ поршневой камерой, а выходной каналчерез дроссель с очводящей магистралью и надпоршневой камерой, в кото-> рой размещена пружина, о т л и ч аю щ и й с я тем» что, с целью улучшения эксплуатационных характеристик регулятора, дросселирующая щель выполнена с обеспечением ее регулируемого перекрытия верхней кромкой кольцевой проточки, причем в исходном положении поршня дроссоліїрующая щель полностью перекрыта, 2„ Регулятор по п#1, о т л и ч лю щ и й с я тем, что дросселирующая щель образована кольцевой проточкой и отверстием входного канала, 3. Регулятор что rwi, о т л и ч а -' ю !ц и и с я тем, что дросселирутощаяг щель образована колыдеиой проточкой и отверстием выходного канала. " 1440211 фигМ Составитель А.Габрильянц Редактор ТоИванова Техред М.Ходанич Корректор Л.Патай Заказ 1332/ДСП Тираж 602 Подписное ВІІИИПИ Государственного комі тета СССР по делам изобретений и открытий ПЗО35, Москва, Ж-35, Раушгкая н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
