Виконавчий орган прохідницького комбайна
Номер патенту: 21628
Опубліковано: 15.03.2007
Автори: Алексєєв Генадій Георгійович, Трубчанін Олександр Вікторович, Котляр Віталій Олександрович
Формула / Реферат
Виконавчий орган прохідницького комбайна, що містить різальну коронку з валом, стопорні півкільця, встановлені в кільцеву канавку вала, який відрізняється тим, що стопорні півкільця зафіксовані на валу кришками, установленими з охопленням півкілець у вигляді рознімної обойми, стягнутої болтами, причому одна із кришок зафіксована притискним кільцем, прикріпленим до різальної коронки болтами.
Текст

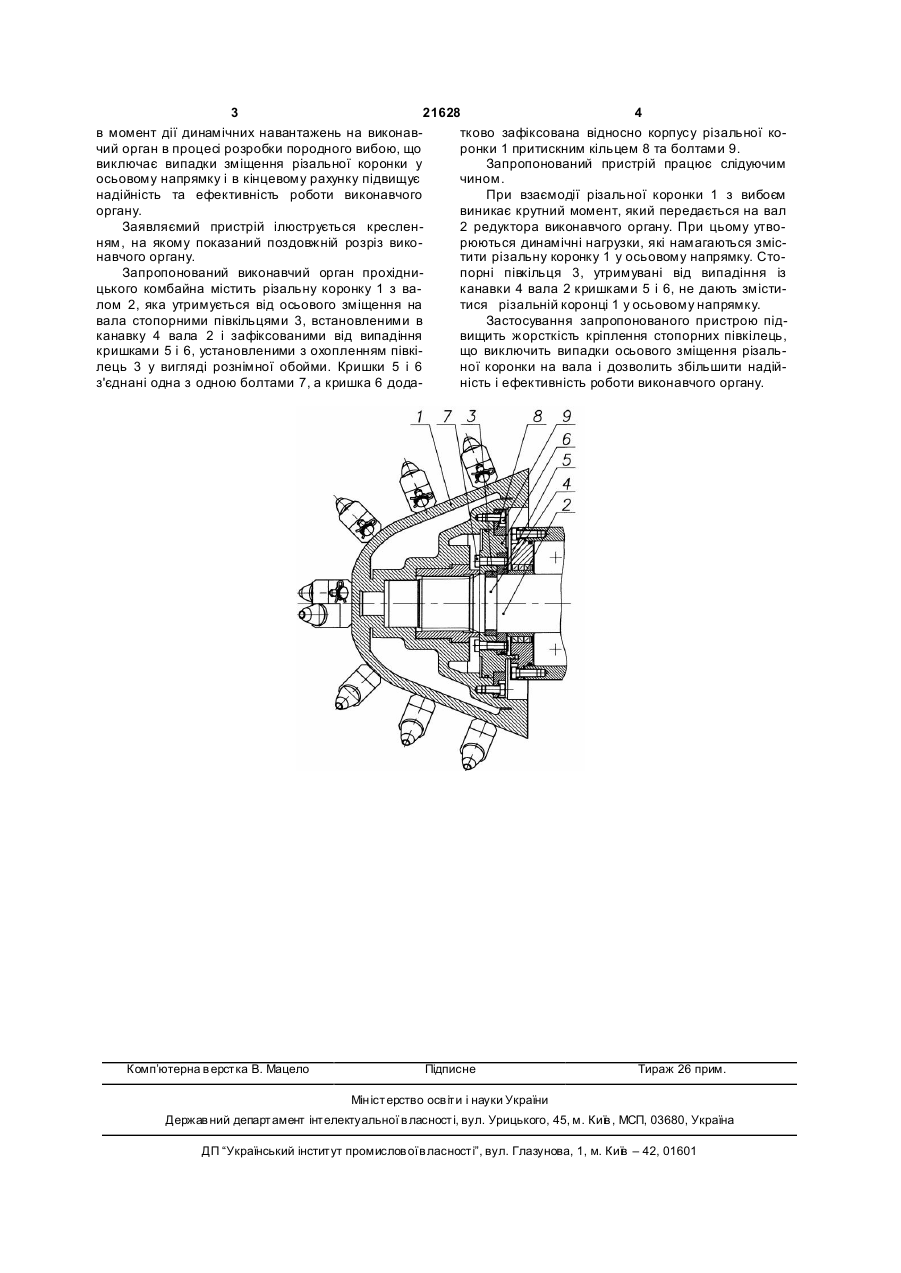

Виконавчий орган прохідницького комбайна, що містить різальну коронку з валом, стопорні півкільця, встановлені в кільцеву канавку вала, який відрізняє ться тим, що стопорні півкільця зафіксовані на валу кришками, установленими з охопленням півкілець у вигляді рознімної обойми, стягнутої болтами, причому одна із кришок зафіксована притискним кільцем, прикріпленим до різальної коронки болтами. (19) (21) u200611392 (22) 30.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Трубчанін Олександр Вікторович, Котляр Віталій Олександрович, Алексєєв Генадій Георгійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЯСИНУВАТСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 21628 4 в момент дії динамічних навантажень на виконавтково зафіксована відносно корпусу різальної кочий орган в процесі розробки породного вибою, що ронки 1 притискним кільцем 8 та болтами 9. виключає випадки зміщення різальної коронки у Запропонований пристрій працює слідуючим осьовому напрямку і в кінцевому рахунку підвищує чином. надійність та ефективність роботи виконавчого При взаємодії різальної коронки 1 з вибоєм органу. виникає крутний момент, який передається на вал Заявляємий пристрій ілюструється креслен2 редуктора виконавчого органу. При цьому утвоням, на якому показаний поздовжній розріз викорюються динамічні нагрузки, які намагаються зміснавчого органу. тити різальну коронку 1 у осьовому напрямку. СтоЗапропонований виконавчий орган прохіднипорні півкільця 3, утримувані від випадіння із цького комбайна містить різальну коронку 1 з ваканавки 4 вала 2 кришками 5 і 6, не дають змістилом 2, яка утримується від осьового зміщення на тися різальній коронці 1 у осьовому напрямку. вала стопорними півкільцями 3, встановленими в Застосування запропонованого пристрою підканавку 4 вала 2 і зафіксованими від випадіння вищить жорсткість кріплення стопорних півкілець, кришками 5 і 6, установленими з охопленням півкіщо виключить випадки осьового зміщення різальлець 3 у вигляді рознімної обойми. Кришки 5 і 6 ної коронки на вала і дозволить збільшити надійз'єднані одна з одною болтами 7, а кришка 6 доданість і ефективність роботи виконавчого органу. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
