Ствольна насадка

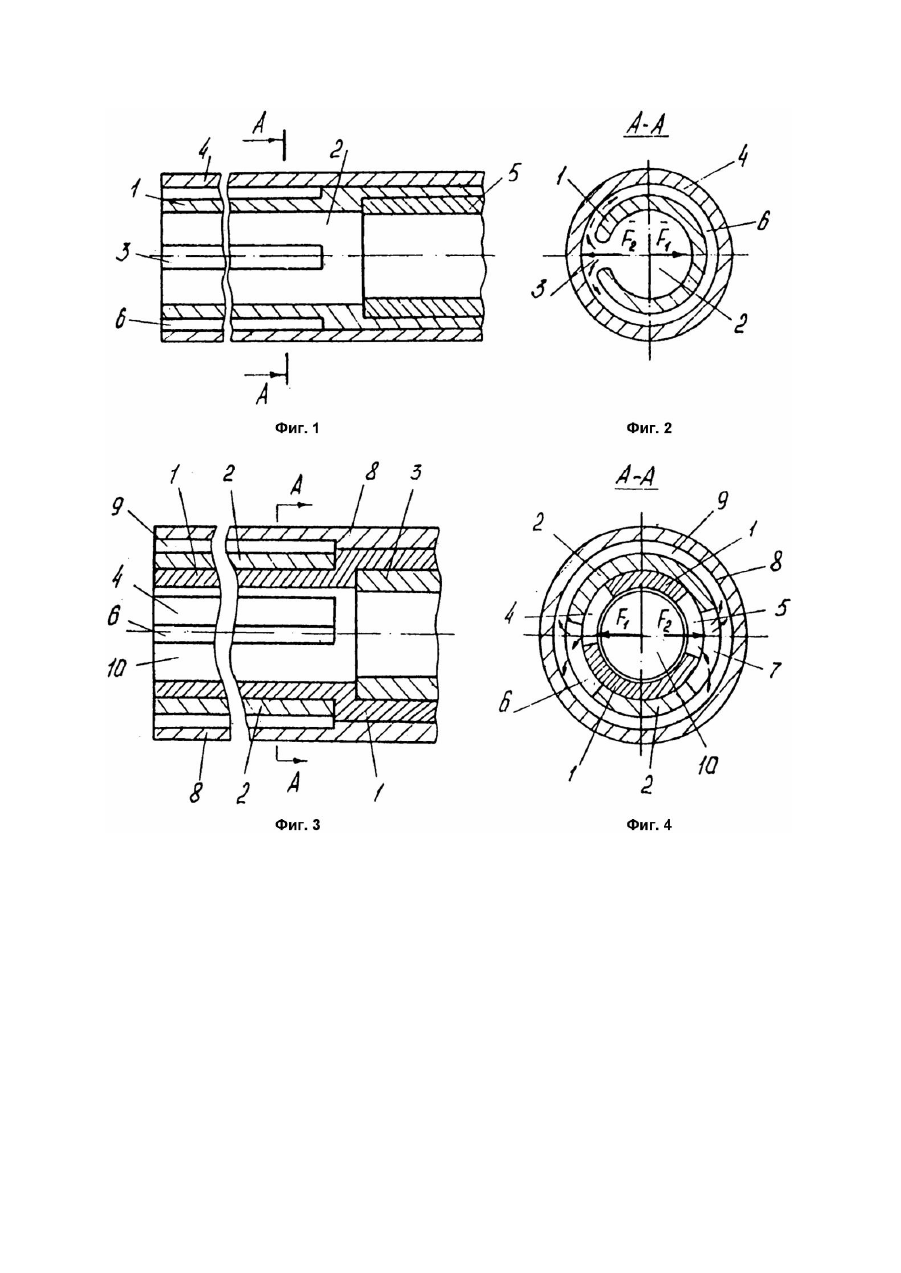

Изобретение относится к ствольному оружию и может быть использовано для изменения направления стрельбы без изменения прложения оружия, в частности, при искусственном рассеивании поражающих элементов, например, снарядов и пуль. Известна ствольная насадка-прототип, которая установлена на стволе с возможностью вращения и содержит корпус с центральным и боковым каналами. Центральный канал известной ствольной насадки одним торцом сообщается с каналом ствола, на котором установлена насадка, а другим - с атмосферой. Боковой канал имеет форму продольного одностороннего выреза в корпусе ствольной насадки и сообщается с центральным каналом и атмосферой. С помощью известной ствольной насадки изменение направления стрельбы без изменения положения оружия становится возможным благодаря тому, что при выстреле часть дульных газов вытекает через боковой канал в сторону от оси ствола оружия. Снаряд при этом испытывает действие газодинамической управляющей силы, которая отклоняет вектор начальной скорости снаряда V0 в направлении бокового канала. Вращая насадку вокруг ствола, изменяют направление отклонения вектора V0 и тем самым обеспечивают искусственное рассеивание поражающих элементов во время стрельбы. Недостаток известной ствольной насадки состоит в том, что при несимметричном истечении дульных газов через боковой канал в сторону от оси ствола возникает поперечная составляющая реакции дульных газов, которая действует на ствольную насадку и нарушает устойчивость оружия при стрельбе. Этот недостаток препятствует использованию известной ствольной насадки в ствольном оружии. В связи с этим в основу изобретения поставлена задача создания ствольной насадки, конструкция которой за счет управления, истечением дульных газов позволяет сформировать силовое воздействие, нейтрализующее дестабилизирующее действие реакции дульных газов, вытекающих через боковой канал. Поставленная задача решается тем, что в ствольной насадке, установленной с возможностью вращения и содержащей корпус с центральным и, по меньшей мере, одним боковым каналами, и выполненной таким образом, что центральный канал одним торцом сообщен с каналом ствола, а другим - с атмосферой, а боковой канал сообщен с центральным каналом, корпус ствольной насадки заключен в кожух с образованием между корпусом и кожухом полости, сообщенной с боковым каналом и атмосферой. В предлагаемой ствольной насадке при выстреле дульные газы вытекают из бокового канала не в атмосферу, а в полость между кожухом и корпусом ствольной насадки. Кожух отражает дульные газы, вытекающие через боковой канал, в направлении, обратном направлению их течению в боковом канале. При этом в соответствии с законами механики кожух испытывает действие поперечной составляющей реакции дульных газом, направленной против реакции дульных газов, обусловленной их истечением через боковой канал. Противоположно направленные реакции нейтрализуют действие друг друга на ствольную насадку и оружие. Тем самым снимаются ограничения на использование подобных ствольных насадок в соответствии с и х назначением. На фиг.1 и 3 показан вид ствольной насадки, фронтальная проекция; на фиг.2 и 4 - сечение А А ствольной насадки (фиг.1). Предлагаемая ствольная насадка (фиг.1 и 3) состоит из корпуса 1 с центральным 2 и боковым 3 каналами и кожуха 4. Центральный канал 2 является продолжением канала ствола 5 и сообщается с атмосферой. Ствольная насадка устанавливается на стволе 5 с возможностью вращения, например, посредством подшипников скольжения или вращения (не показано). Боковой канал 3 представляет собой односторонний щелевой вырез в корпусе насадки 1. Кожух 4 установлен с зазором по отношению к корпусу 1 так, что между корпусом 1 и кожухом 4 образуется полость 6. Полость 6 сообщается с атмосферой, а через боковой канал 3 с центральным каналом 2. Предлагаемое устройство работает следующим образом. При выстреле дульные газы вытекают через центральный 2 и боковой 3 каналы корпуса 1 ствольной насадки. Из центрального канала 2 газы сразу попадают в атмосферу, а после истечения через боковой канал 3 - предварительно в кольцевую полость 6. В результате истечения дульных газов через боковой канал 3 поражающие элементы во время движения в центральном канале 2 отклоняются в направлении бокового канала 3, а корпус 1 испытывает действие поперечной составляющей реакции дульных газов В полости 6 дульные газы отражаются кожухом 4 в направлении, обратном их течению в боковом канале, т.е. вновь к оси ствола 5. При этом кожух 4 испытывает действие поперечной составляющей реакции дульных газов направленной против реакции механической Благодаря корпуса 1 и кожуха 4 реакция связи нейтрализует дестабилизирующее действие реакции на ствольную насадку и оружие (фиг.2, 4). Таким образом, в предлагаемой ствольной насадке сохраняется свойство известной ствольной насадки отклонять поражающие элементы в направлении бокового канала 3 и в то же время с помощью кожуха 4 нейтрализовано дестабилизирующее действие на ствольную насадку реакции обусловленной истечением дульных газов через боковой канал 3.
