Піскова насадка гідроциклона

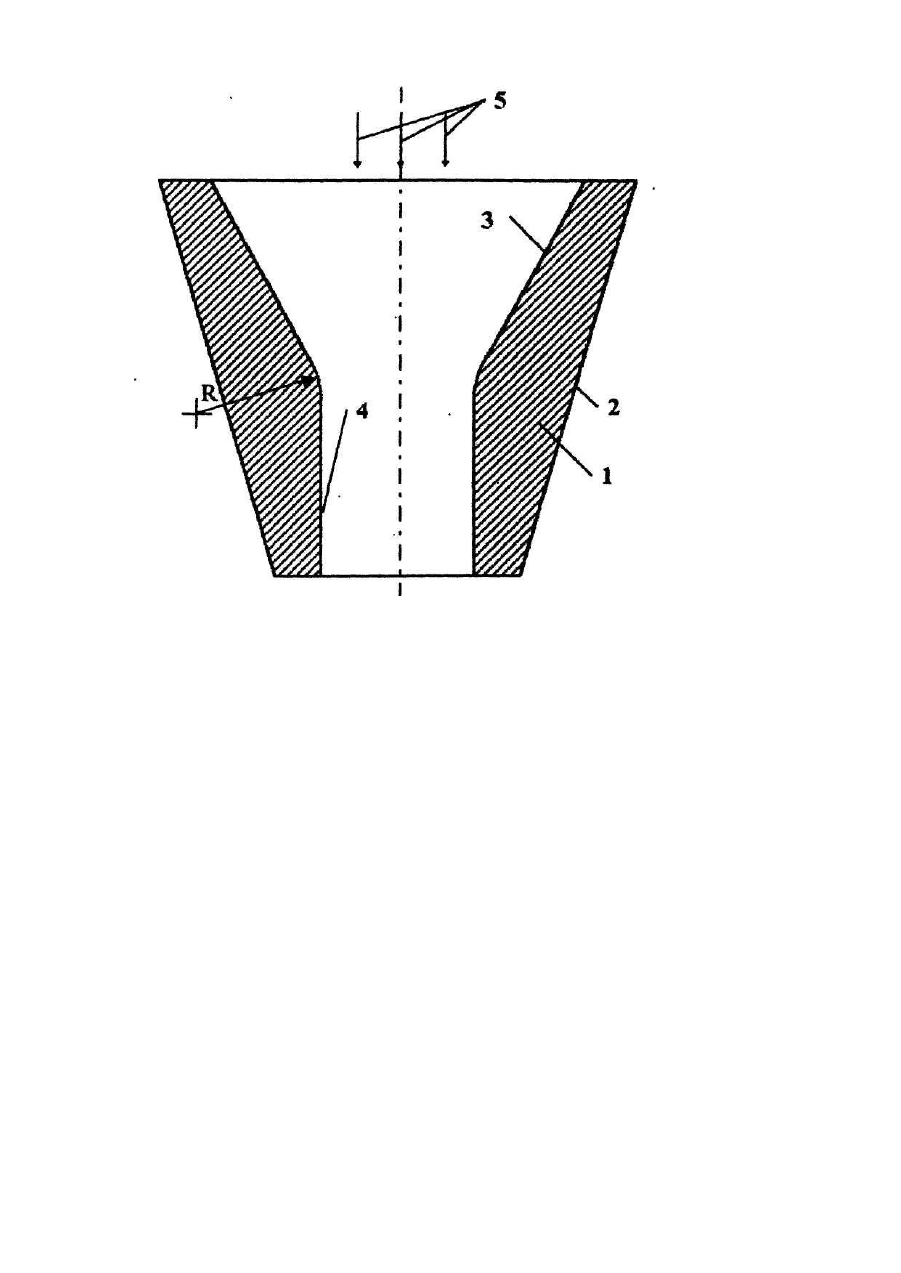

Изобретение относится к горнорудной промышленности и может быть использовано во всех отраслях народного хозяйства, в которых применяются гидроциклоны. Известна песковая насадка гидроциклона для тонкоизмельченного продукта, содержащая корпус цилиндрической формы с разгрузочным отверстием и футеровку [Справочник по обогащению руд черных металлов. / Шинкаренко С. В., Белецкий Е. П., Ширяев А. А. и др. - М.: Недра. -1980. - 527 с]. Недостатком является то, что разгрузочное отверстие забивается крупными частицами, а также засоряется слив зернами, которые засасываются через отверстия под воздействием разрежения в гидроциклоне. Известна также песковая насадка гидроциклона [Авт. св. СССР № 776636, 1980, БИ № 41], содержащая корпус с наружной конической поверхностью и проточную часть, входное устье которой имеет также коническую форму, а вы ходное выполнено в виде цилиндра. Недостатком данной насадки является то, что на переходе от конической формы к цилиндрической появляются дополнительные вихревые потоки пульпы, что уменьшает эффективность классификации. В основу изобретения поставлена задача усовершенствования песковой насадки, в котором путем плавного перехода конической формы проточной части песковой насадки в цилиндрическую улучшается обтекание пульпой выпуклой стенки и происходит плавный переход от турбулентных потоков к ламинарным с исключением завихрений в этой зоне Это создает подпор осевого столба пульпы для сливного продукта, что приводит к снижению содержания тонких классов в песках и, соответственно, повышает эффективность классификации. Снижение тонких классов в песках гидроциклона исключает переизмельчение рудных зерен, которые теряются с хвостами обогащения, повышает эффективность процесса измельчения за счет создания плотных песков (до 70% твердого) и снижает удельный расход электроэнергии на 1 тонну измельчаемого продукта. Технический результат заключается в повышении эффективности классификации путем плавного перехода от конической формы проточной части песковой насадки к цилиндрической. Потребительский результат заключается в снижении удельного расхода электроэнергии на 1 тонну измельчаемого продукта. Поставленная задача решается тем, что песковая насадка содержит корпус с наружной конической поверхностью и проточную часть, входное устье которой также имеет коническую форму, а выходное выполнено в виде цилиндра. Причем, согласно изобретения, сопряжение между входным и выходным устьями выполнено с радиусом закругления 0,2...0,6 диаметра разгрузочного отверстия. На чертеже представлена схема песковой насадки гидроциклона. Она включает в себя корпус 1, наружную коническую поверхность 2, входное устье конической формы 3, выходное устье цилиндрической формы 4 и сопряжение между входным и выходным устьями в виде закругления с радиусом R. Поток пульпы 5 направлен от стороны входного устья. Песковая насадка работает следующим образом. Пульпа 5 движется вдоль направления стрелки от входного 3 к выходному устью 4. При плавном переходе от конической формы к цилиндрической крупные частицы пульпы оседают вниз. В отличие от прототипа, где нет плавного перехода, образуются завихрения пульпы 5, направление которой противоположно направлению движения основного потока, что приводит к возврату крупных зерен в слив гидроциклона и, соответственно, ухудшает эффективность классификации. Кроме того, плавный переход от турбулентного потока пульпы в конической части к ламинарному потоку в цилиндрической части путем закругления снижает процесс истирания внутренней поверхности насадки, тем самым повышает ее срок службы в 2-3 раза. Приведенные испытания, предлагаемой в изобретении песковой насадки, с различными радиусами сопряжения входного и выходного устьев (таблица) показывает, что в диапазоне сопряжения 0,2...0,6 диаметра выходного устья наблюдается небольшая эффективность классификации.
