Насадка для масажного пристрою

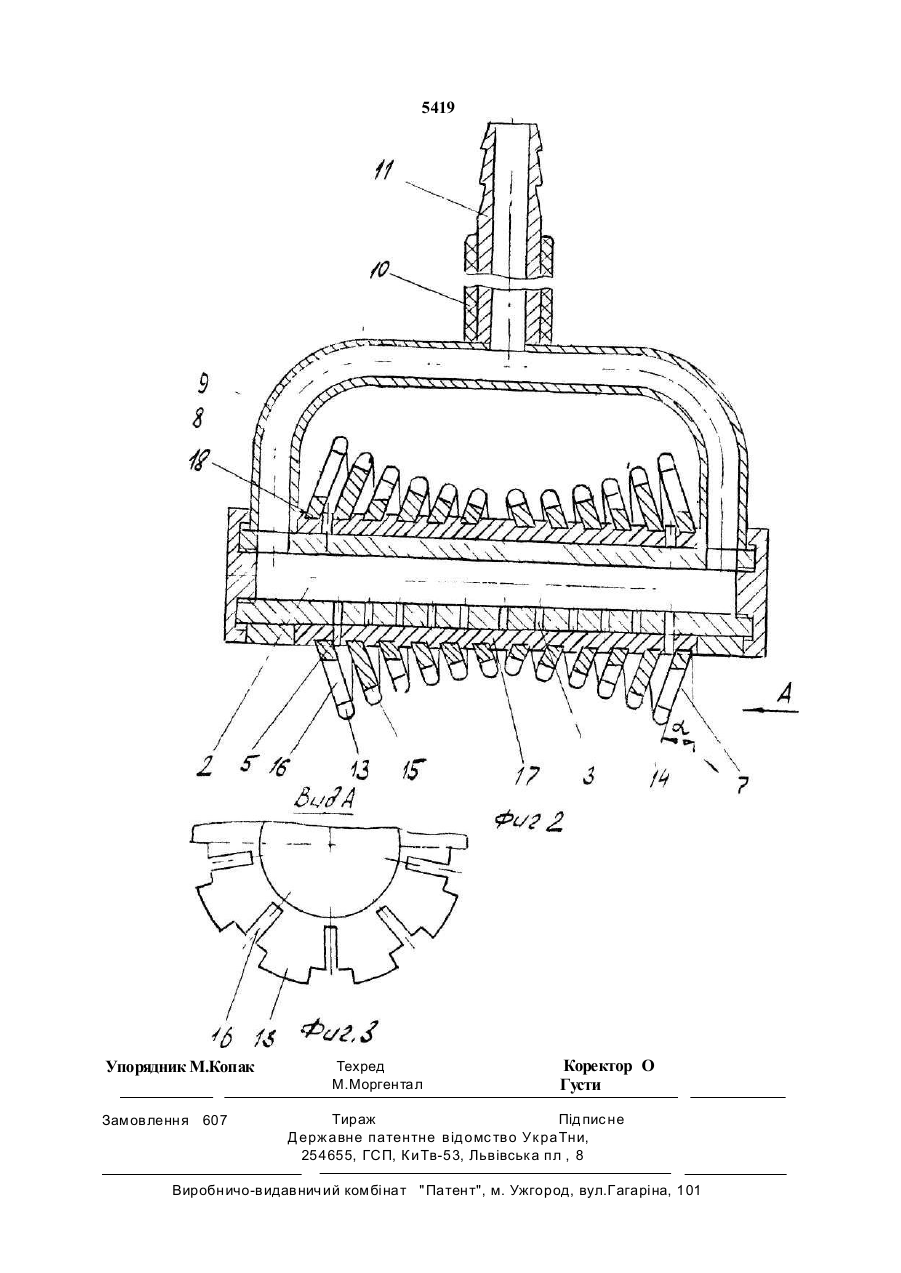

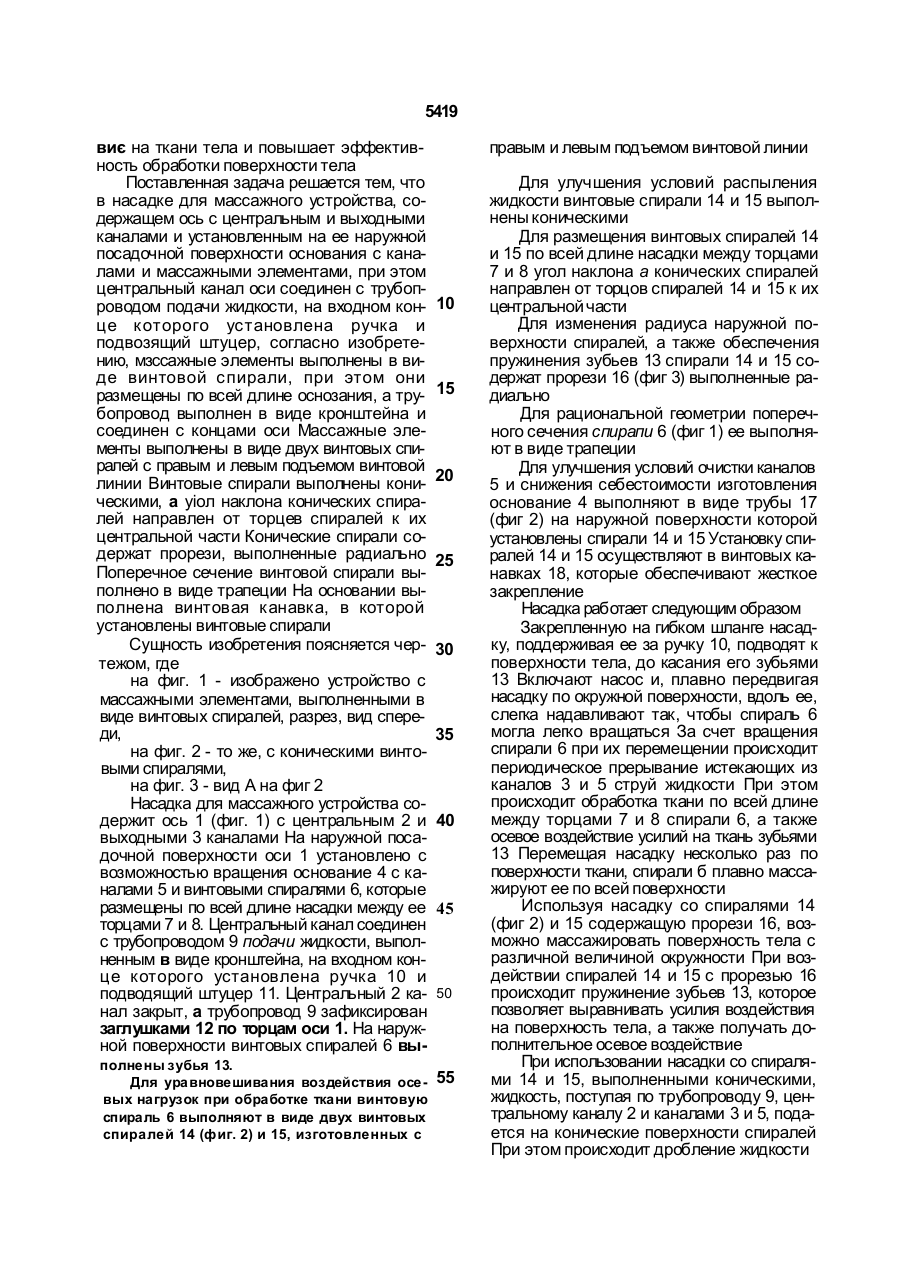

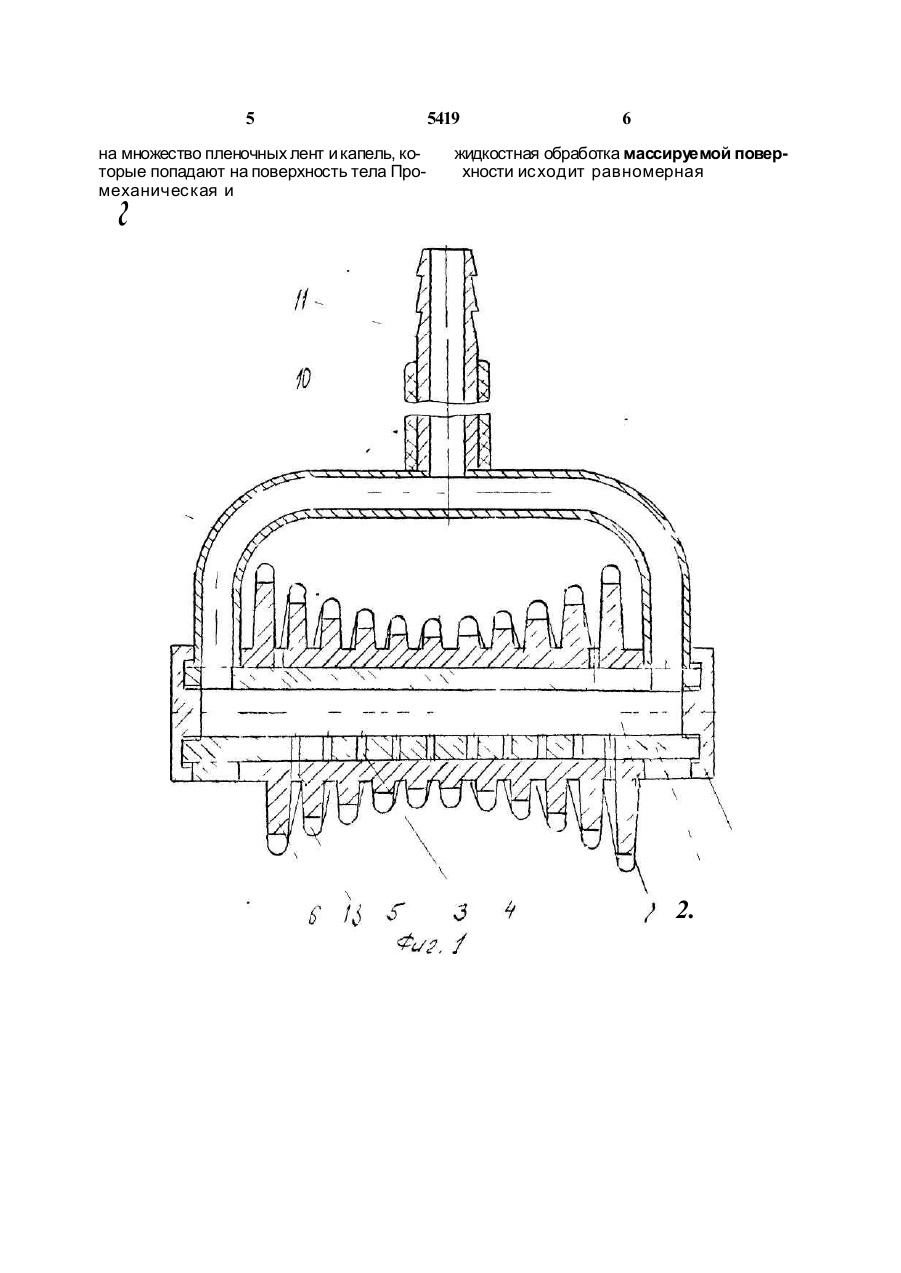

1. Насадка для массажного устройства, содержащая ось с центральным и выходны ми каналами и установленным на ее наруж ной посадочной поверхности основанием с каналами и массажными элементами, при этом центральный канал оси соединен с тру бопроводом подачи жидкости, на входном конце которого установлена ручка и подво дящий штуцер, отличающаяся тем, что массажные элементы выполнены в виде вин товой спирали, при этом они размещены по всей длине основания, а трубопровод вы полнен в виде кронштейна и соединен с концами оси. 2. Насадка по п. 1,о т л и ч а ю щ а я с я тем, что массажные элементы выполнены в виде двух винтовых спиралей с правым и левым подъемом винтовой линии. 3. Насадка по п. 1,о т л и ч а ю щ а я с я тем, что винтовые спирали выполнены кони ческими. 4. Насадка по п. 1иЗ, о т л и ч а ю щ а я с я тем, что угол наклона конических спи ралей направлен от торцев спиралей к их центральной части. 5. Насадка по п. 4, о т л и ч а ю щ а я с я тем, что конические спирали содержат про рези. 2 6. Насадка по п. 5, о т л и ч а ю щ а я с я тем, что прорези выполнены радиально. 7. Насадка по п. 1,о т л и ч а ю щ а я с я тем, что поперечное сечение винтовой спи^ рали выполнено в виде трапеции. 8. Насадка по п. 1и 9, отличающаяс я тем, что на основании выполнена винто вая канавка, в которой установлены винто вые спирали. Изобретение относится к медицинской технике, а именно к устройствам для проведения массажа. Известна насадка для массажного устройства, содержащая ось с центральным и выходными каналами и установленным на ее наружной посадочной поверхности основания с каналами и массажными элементами, при этом центральный канал ос и соединен с трубопроводом подачи жидко сти, на входном конце которого установлена ручка и подводящий штуцер [1] К недостатку приведенной констг 'кции относится низкая эффективность обработки площади тела. В основу изобретения посїавле са задача усовершенствовать насадку ДЛР массажного устройства путем и ^м*н ^н ия конфигурации массажных злементо «и их установки, что обеспечивает осевое воздеДст С > ел 5419 виє на ткани тела и повышает эффективность обработки поверхности тела Поставленная задача решается тем, что в насадке для массажного устройства, содержащем ось с центральным и выходными каналами и установленным на ее наружной посадочной поверхности основания с каналами и массажными элементами, при этом центральный канал оси соединен с трубопроводом подачи жидкости, на входном конце которого установлена ручка и подвозящий штуцер, согласно изобретению, мзссажные элементы выполнены в виде винтовой спирали, при этом они размещены по всей длине оснозания, а трубопровод выполнен в виде кронштейна и соединен с концами оси Массажные элементы выполнены в виде двух винтовых спиралей с правым и левым подъемом винтовой линии Винтовые спирали выполнены коническими, а уіол наклона конических спиралей направлен от торцев спиралей к их центральной части Конические спирали содержат прорези, выполненные радиально Поперечное сечение винтовой спирали выполнено в виде трапеции На основании выполнена винтовая канавка, в которой установлены винтовые спирали Сущность изобретения поясняется чертежом, где на фиг. 1 - изображено устройство с массажными элементами, выполненными в виде винтовых спиралей, разрез, вид спереди, на фиг. 2 - то же, с коническими винтовыми спиралями, на фиг. 3 - вид А на фиг 2 Насадка для массажного устройства содержит ось 1 (фиг. 1) с центральным 2 и выходными 3 каналами На наружной посадочной поверхности оси 1 установлено с возможностью вращения основание 4 с каналами 5 и винтовыми спиралями 6, которые размещены по всей длине насадки между ее торцами 7 и 8. Центральный канал соединен с трубопроводом 9 подачи жидкости, выполненным в виде кронштейна, на входном конце которого установлена ручка 10 и подводящий штуцер 11. Центральный 2 канал закрыт, а трубопровод 9 зафиксирован заглушками 12 по торцам оси 1. На наружной поверхности винтовых спиралей 6 вы правым и левым подъемом винтовой линии 10 15 20 25 30 35 40 45 50 полнены зубья 13. Для уравновешивания воздействия осе- 55 вых нагрузок при обработке ткани винтовую спираль 6 выполняют в виде двух винтовых спиралей 14 (фиг. 2) и 15, изготовленных с Для улучшения условий распыления жидкости винтовые спирали 14 и 15 выполнены коническими Для размещения винтовых спиралей 14 и 15 по всей длине насадки между торцами 7 и 8 угол наклона а конических спиралей направлен от торцов спиралей 14 и 15 к их центральной части Для изменения радиуса наружной поверхности спиралей, а также обеспеченияпружинения зубьев 13 спирали 14 и 15 содержат прорези 16 (фиг 3) выполненные радиально Для рациональной геометрии поперечного сечения спирапи 6 (фиг 1) ее выполняют в виде трапеции Для улучшения условий очистки каналов 5 и снижения себестоимости изготовления основание 4 выполняют в виде трубы 17 (фиг 2) на наружной поверхности которой установлены спирали 14 и 15 Установку спиралей 14 и 15 осуществляют в винтовых канавках 18, которые обеспечивают жесткое закрепление Насадка работает следующим образом Закрепленную на гибком шланге насадку, поддерживая ее за ручку 10, подводят к поверхности тела, до касания его зубьями 13 Включают насос и, плавно передвигая насадку по окружной поверхности, вдоль ее, слегка надавливают так, чтобы спираль 6 могла легко вращаться За счет вращения спирали 6 при их перемещении происходит периодическое прерывание истекающих из каналов 3 и 5 струй жидкости При этом происходит обработка ткани по всей длине между торцами 7 и 8 спирали 6, а также осевое воздействие усилий на ткань зубьями 13 Перемещая насадку несколько раз по поверхности ткани, спирали б плавно массажируют ее по всей поверхности Используя насадку со спиралями 14 (фиг 2) и 15 содержащую прорези 16, возможно массажировать поверхность тела с различной величиной окружности При воздействии спиралей 14 и 15 с прорезью 16 происходит пружинение зубьев 13, которое позволяет выравнивать усилия воздействия на поверхность тела, а также получать дополнительное осевое воздействие При использовании насадки со спиралями 14 и 15, выполненными коническими, жидкость, поступая по трубопроводу 9, центральному каналу 2 и каналами 3 и 5, подается на конические поверхности спиралей При этом происходит дробление жидкости 5 на множество пленочных лент и капель, которые попадают на поверхность тела Промеханическая и г 5419 6 жидкостная обработка массируемой поверхности ис ходит равномерная 2. 5419 Упорядник М.Копак Замовлення 607 Техред М.Моргентал Коректор О Густи Тираж Під пис не Державне патентне від омс тво УкраТни, 254655, ГСП, К иТв-53, Львівська пл , 8 Виробничо-видавничий комбінат " Патент", м. Ужгород, вул.Гагаріна, 101
