Шнеково-кулькова запобіжна муфта

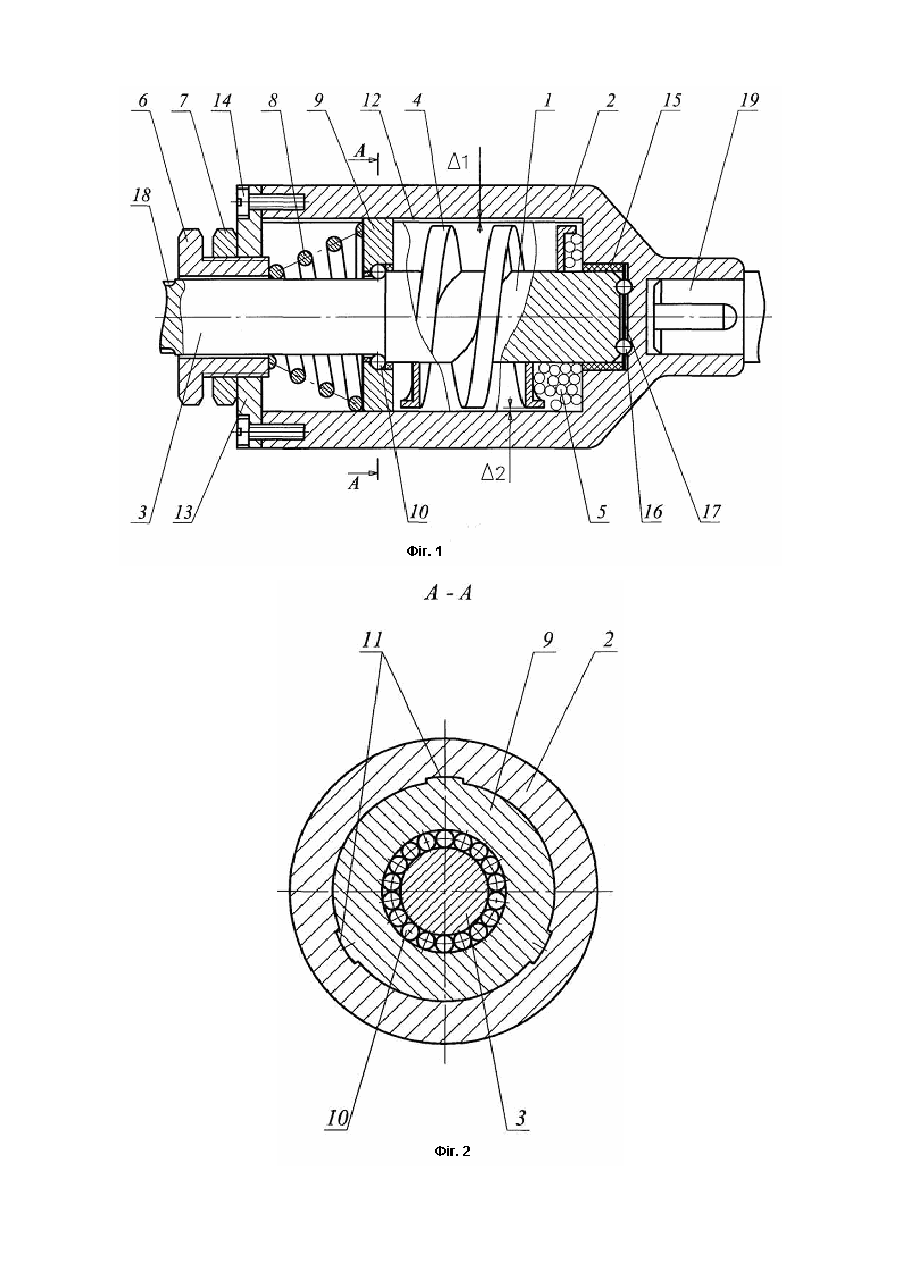

Корисна модель відноситься до галузі машинобудування і може мати практичне використання в приводах машин і механізмів для їх захисту від перевантаження. Відома шнеково-кулькова запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, які зв'язані між собою сипучою сумішшю через суцільне пружне гвинтове ребро, яке жорстко встановлене на валу ведучої півмуфти в циліндричному корпусі веденої півмуфти , а пружне гвинтове ребро виконане в поперечному перерізі за формою нерівностороннього кутика, менша полиця якого направлена до внутрішньої поверхні циліндричного корпусу веденої півмуфти , а також зазначена полиця направлена в протилежні сторони від місця кріплення ребра до вала ведучої півмуфти, величина зазору між зовнішньою поверхнею зазначеної полиці й внутрішньою поверхнею корпусу веденої півмуфти не більша від половини меншого розміру тіла робочої сипучої суміші. [АС №1610119, СРСР, Бюл.№44, 1990 МКП5 F16Д43/20]. Основний недолік муфти - низька навантажувальна здатність і неможливість швидкого регулювання величини крутного моменту, що передається муфтою. В основу корисної моделі покладена задачі підвищення навантажувальної здатності муфти і забезпечення можливості швидкого регулювання величини крутного моменту, що передається муфтою, шля хом виконання шнеково-кулькової запобіжної муфти у ви гляді ведучої і веденої півмуфт, які зв'язані між собою сипучою сумішшю через суцільне пружне гвинтове ребро, яке жорстко встановлене на валу ведучої півмуфти в циліндричному корпусі веденої півмуфти, а пружне гвинтове ребро виконане в поперечному перерізі за формою нерівностороннього кутика, менша полиця якого направлена до внутрішньої поверхні циліндричного корпусу веденої півмуфти, а також зазначена полиця направлена в протилежні сторони від місця кріплення ребра до вала ведучої півмуфти, величина зазору між зовнішньою поверхнею зазначеної полиці й внутрішньою поверхнею корпусу веденої півмуфти не більша від половини меншого розміру тіла робочої сипучої суміші, причому муфта оснащена регулювальним механізмом, який виконаний у вигляді регулювальної гайки, що взаємодіє з фланцем, який кріпиться до веденої півмуфти, а також контргайки, яка встановлена на регулювальну гайку, а також конусної пружини і втулки, яка рухомо встановлена на вал ведучої півмуфти та в пази, що виконані на внутрішній поверхні веденої півмуфти, а як сипуча суміш використовуються тільки кульки радіусом, більшим від сумарної величини глибини пазів, що виконані на внутрішній поверхні веденої півмуфти, і зазору між пружним гвинтовим ребром та внутрішньою поверхнею веденої півмуфти. Загальний вигляд шнеково-кулькової запобіжної муфти зображено на Фіг.1, Фіг.2 - січення по А-А на Фіг.1. Шнеково-кулькова запобіжна муфта складається з ведучої півм уфти 1 та веденої півмуфти 2. Ведуча півмуфта складається з ведучого вала 3, до якого жорстко закріплено суцільне пружне гвинтове ребро 4, яке виконане в поперечному перерізі за формою нерівностороннього кутика, менша полиця якого направлена до внутрішньої поверхні циліндричного корпусу веденої півмуфти 2, і направлена в протилежні сторони від місця кріплення суцільного пружного гвинтового ребра 4 до вала 3 ведучої півмуфти 1. Також у муфті використовуються кульки 5, які розміщуються в середині муфти між ведучою 1 і веденою 2 півмуфтами. В даній муфті виконаний регулювальний механізм, який складається з регулювальної гайки 6, контргайки 7, яка служить для фіксації регулювальної гайки 6, конусної пр ужини 8 і втулки 9. Втулка 9 через кульки 10 рухомо встановлена на валу 3 ведучої півмуфти 1. На даній втулці 9 виконані виступи 11, які входять в пази 12 веденої півмуфти 2. Гайка 6 розміщена на фланці 13, який за допомогою болтів 14 кріпиться до веденої півмуфти 2. Для запобігання заклинювання муфти радіус кульок 5 повинен бути більшим від сумарної величини: глибини D1 пазів 12, що виконані на внутрішній поверхні веденої півмуфти 2, і зазору D2 між пружним гвинтовим ребром 4 та вн утрішньою поверхнею веденої півмуфти 2. У веденій півмуфті розміщені антифрикційна втулка 15 та кульки 16, які з'єднані сепаратором 17, та контактують з ведучою півмуфтою 1, на валу 3 якої виконані шліци 18, через які крутний момент передається через муфту до веденого вала 19. Муфта працює таким чином. Крутний момент передається через шліци 18 на вал 3 ведучої півмуфти 1. При обертанні ведучої півмуфти 1 за годинниковою стрілкою пружне гвинтове ребро 4 транспортує кульки 5 до правої торцевої поверхні веденої півмуфти 2. В міру ущільнення кульок 5 і збільшення величини дії на ведену півмуфту 2, остання починає обертатися. При виникненні перевантаження ведений вал 19 зупиняється, разом з ним зупиняється і ведена півмуфта 2, а вал 3 ведучої півмуфти 1 продовжує обертатися. В цьому випадку пружне гвинтове ребро 4 та пружина 8 отримують осьове стиснення, тим самим зменшуючи величину силової дії кульок 5 на ведену півмуфту 2. Таким чином, відбувається пробуксовування ведучої півмуфти 1 відносно веденої півмуфти 2. У разі зміни напряму обертання ведучого вала 3 ведучої півмуфти 1 пружне гвинтове ребро 4 транспортує кульки 5 до втулки 9, яка рухомо з’єднана з веденою півмуфтою 2 через виступи 11. В міру ущільнення кульки 5 і збільшення величини дії на втулку 9 і відповідно на ведену півмуфту 2, остання починає обертатися. При виникненні перевантаження робота муфти здійснюється аналогічним чином. Виконання регулювального пристрою дозволяє швидко регулювати величину крутного моменту, що передається муфтою, та покращити її навантажувальну здатність. До переваг муфти відноситься можливість швидкого регулювання величини крутного моменту, що передається муфтою, та підви щення навантажувальної здатності.
