Запобіжна кулькова муфта

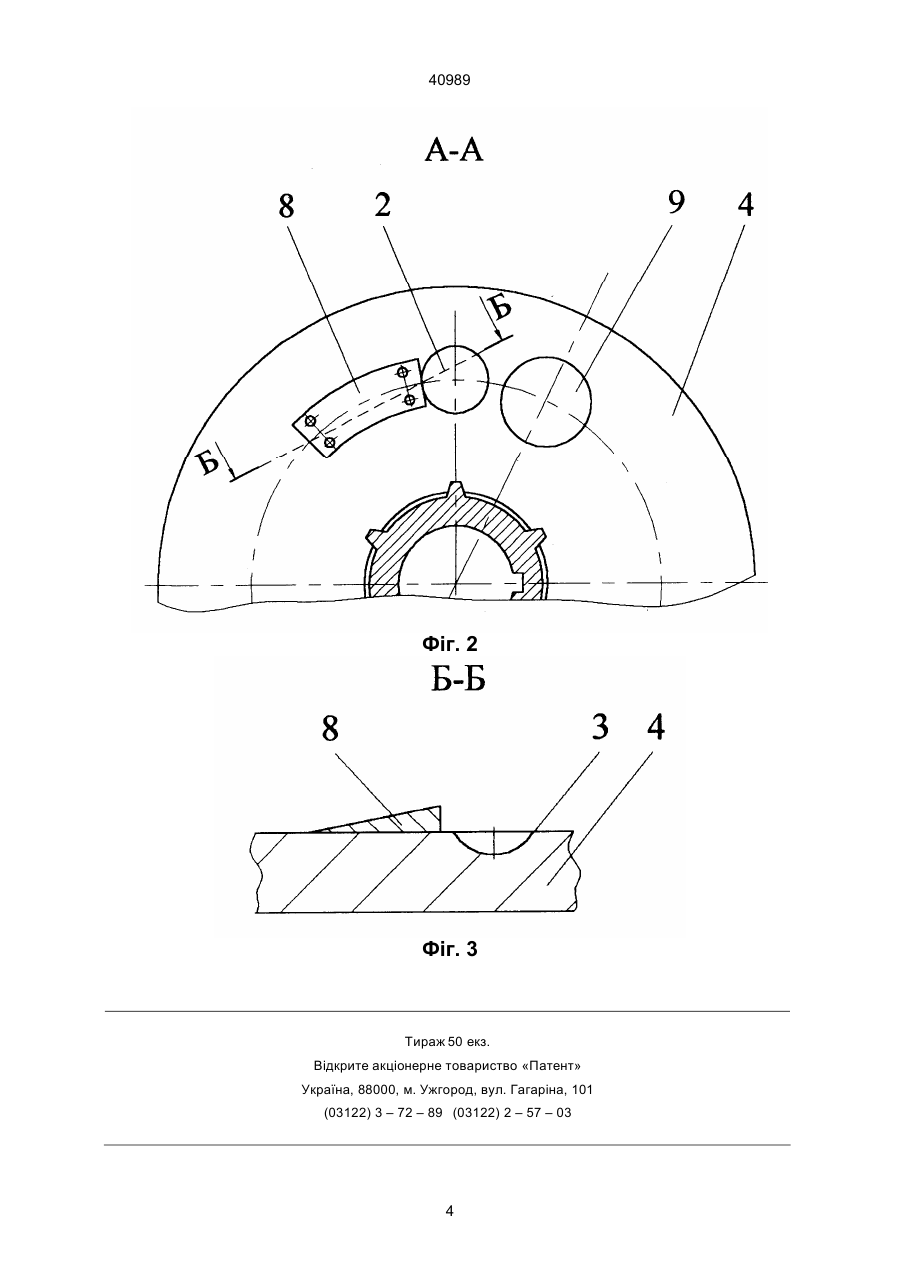

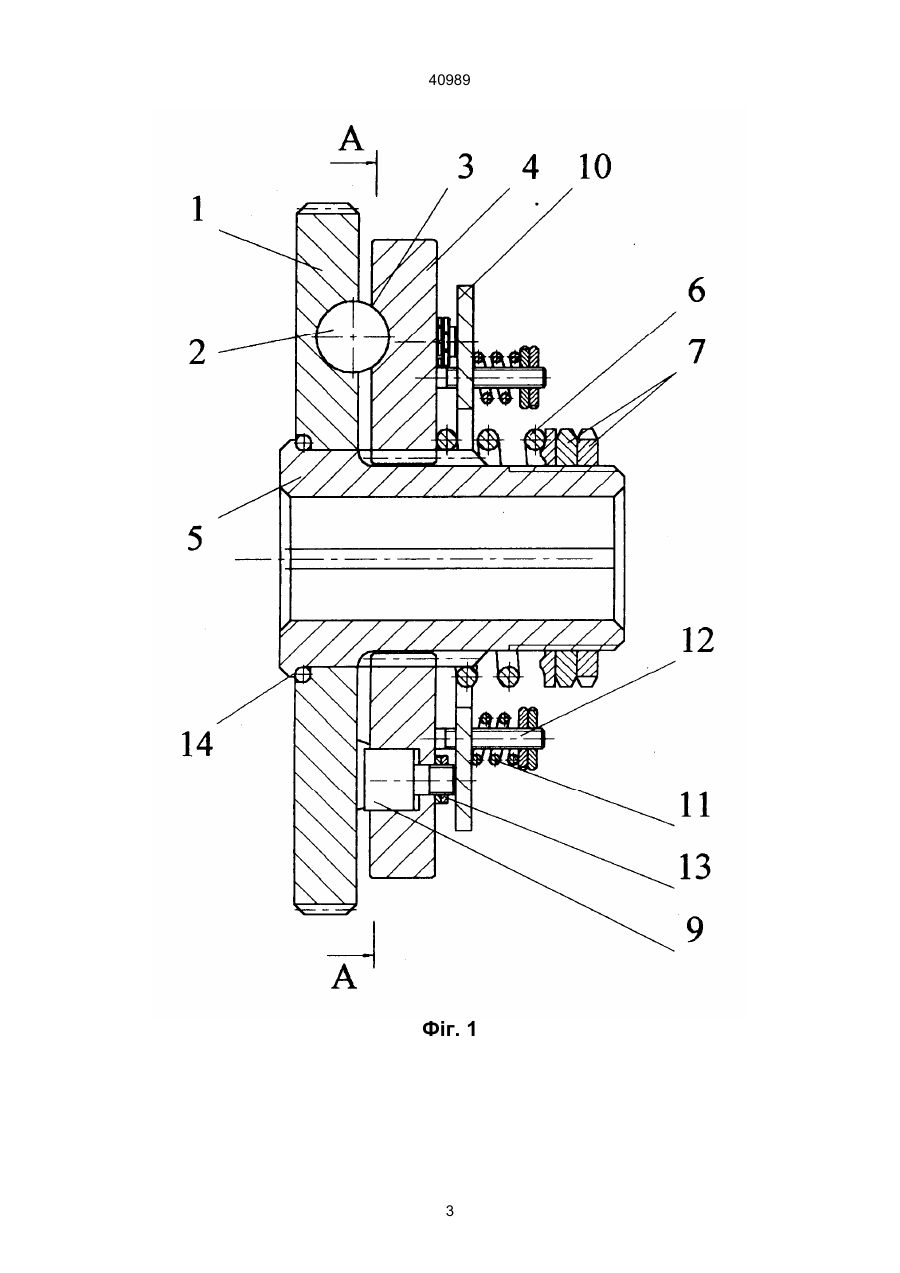

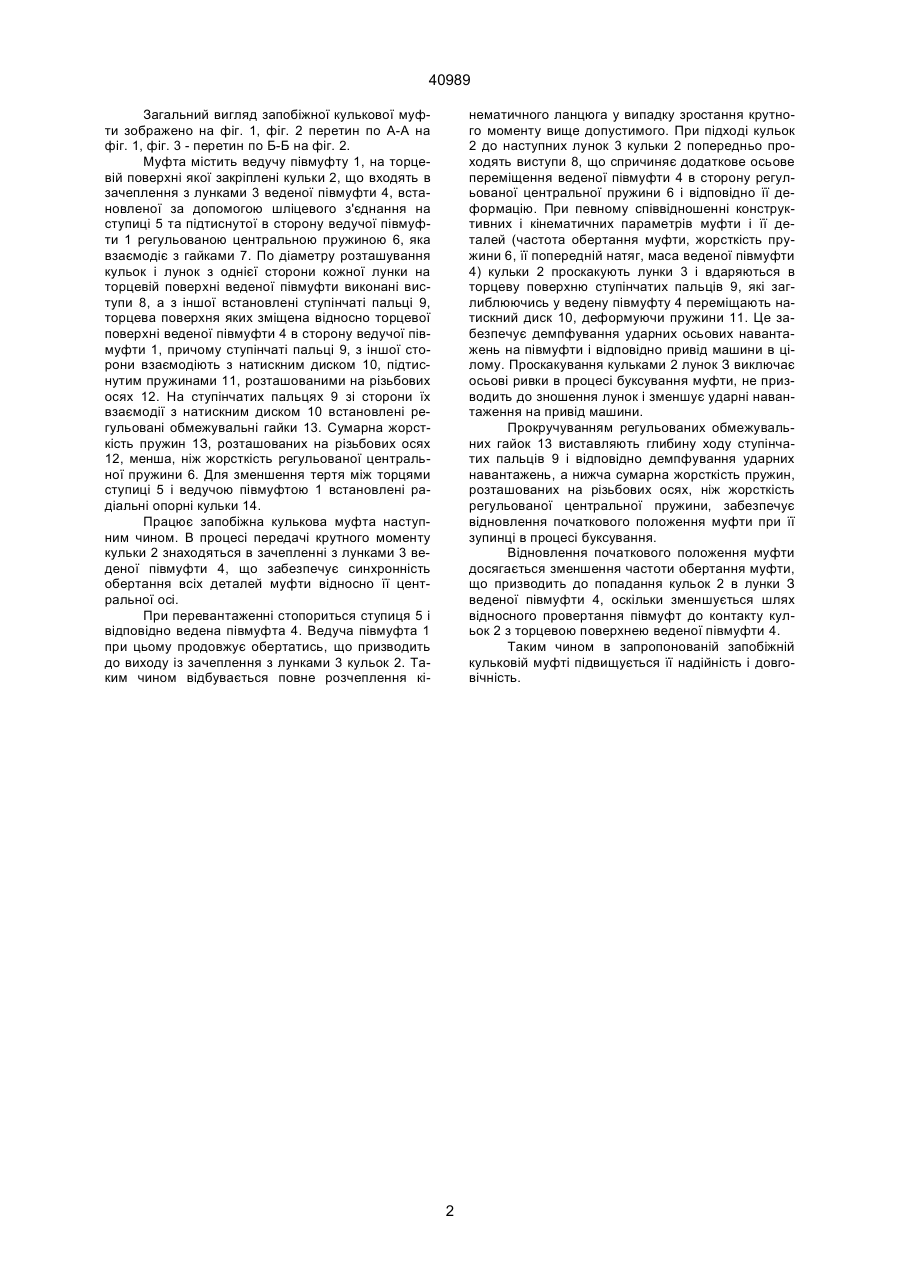

1. Запобіжна кулькова муфта, котра містить ведучу півмуфту, на торцевій поверхні якої закріплені кульки, що входять в зачеплення з лунками веденої півмуфти, встановленої за допомогою шліцевого з'єднання на ступиці та підтиснутої в сторону ведучої півмуфти регульованою центральною пружиною, яка відрізняється тим, що по діаметру розташування кульок і лунок з однієї сторони кожної лунки, на торцевій поверхні веденої півмуфти, виконані виступи, а з іншої встановлені ступінчаті пальці, торцева поверхня яких зміщена відносно торцевої поверхні веденої півмуфти в сторону ведучої півмуфти, причому ступінчаті пальці з іншої сторони виконані з можливістю взаємодії з натискним диском, підтиснутим пружинами, розташованими на різьбових осях. 2. Запобіжна кулькова муфта за п.1, яка відрізняється тим, що на ступінчатих пальцях зі сторони їх взаємодії з натискним диском встановлені регульовані обмежувальні гайки. 3. Запобіжна кулькова муфта за п.1, яка відрізняється тим, що сумарна жорсткість пружин, розташованих на різьбових осях менша ніж жорсткість регульованої центральної пружини. Ю (13) 40989 (11) UA вої муфти, в якій розташуванням перед лунками виступів, а за ними підпружинених ступінчатих пальців забезпечується проскакування кульками лунок при буксуванні півмуфт і за рахунок цього знижуються колові ударні навантаження на привід машини, що підвищує її надійність і довговічність в роботі. Поставлена задача досягається за рахунок того, що в запобіжній кульковій муфті, котра містить ведучу півмуфту, на торцевій поверхні якої закріплені кульки, що входять в зачеплення з лунками веденої півмуфти, встановленої, за допомогою шліцевого з'єднання, на ступиці та підтиснутої в сторону ведучої півмуфти регульованою центральною пружиною згідно винаходу вводиться те, що по діаметру розташування кульок і лунок з однієї сторони кожної лунки, на торцевій поверхні веденої півмуфти, виконані виступи, а з іншої встановлені ступінчаті пальці, торцева поверхня яких зміщена відносно торцевої поверхні веденої півмуфти в сторону ведучої півмуфти, причому ступінчаті пальці з іншої сторони взаємодіють з натискним диском, підтиснутим пружинами, розташованими на різьбових осях, причому на ступінчатих пальцях зі сторони їх взаємодії з натискним диском встановлені регульовані обмежувальні гайки, а сумарна жорсткість пружин, розташованих на різьбових осях, менша ніж жорсткість регульованої центральної пружини. (19) Винахід відноситься до галузі машинобудування і може бути застосований для захисту вузлів машин при передачі крутних моментів. Відома запобіжна кулькова муфта (А.С.СРСР N1557384, мпк 6 F16D 7/06, Бюл. №14, 1990), котра містить ведучу півмуфту, на торцевій поверхні якої закріплені кульки, що входять в зачеплення з лунками веденої півмуфти, встановленої, за допомогою шліцевого з'єднання, на ступиці та підтиснутої в сторону ведучої півмуфти регульованою центральною пружиною. Недоліком такої муфти є високі колові ривки в процесі буксування муфти, оскільки кульки півмуфт постійно входять в зачеплення при відносному провертанні півмуфт. Відома запобіжна кулькова муфта (А.С.СРСР N1444571, мпк 6 F16D 7/06, Бюл. №46, 1988), котра містить ведучу півмуфту, на торцевій поверхні якої закріплені кульки, що входять в зачеплення з лунками веденої півмуфти, встановленої за допомогою шліцевого з'єднання на ступиці та підтиснутої в сторону ведучої півмуфти регульованою центральною пружиною. Недоліком такої муфти є високі колові ривки в процесі буксування муфти, оскільки кульки півмуфт постійно входять в зачеплення при відносному провертанні півмуфт. В основу винаходу покладена задача підвищення надійності і довговічності запобіжної кулько А ____________________ 40989 Загальний вигляд запобіжної кулькової муфти зображено на фіг. 1, фіг. 2 перетин по А-А на фіг. 1, фіг. 3 - перетин по Б-Б на фіг. 2. Муфта містить ведучу півмуфту 1, на торцевій поверхні якої закріплені кульки 2, що входять в зачеплення з лунками 3 веденої півмуфти 4, встановленої за допомогою шліцевого з'єднання на ступиці 5 та підтиснутої в сторону ведучої півмуфти 1 регульованою центральною пружиною 6, яка взаємодіє з гайками 7. По діаметру розташування кульок і лунок з однієї сторони кожної лунки на торцевій поверхні веденої півмуфти виконані виступи 8, а з іншої встановлені ступінчаті пальці 9, торцева поверхня яких зміщена відносно торцевої поверхні веденої півмуфти 4 в сторону ведучої півмуфти 1, причому ступінчаті пальці 9, з іншої сторони взаємодіють з натискним диском 10, підтиснутим пружинами 11, розташованими на різьбових осях 12. На ступінчатих пальцях 9 зі сторони їх взаємодії з натискним диском 10 встановлені регульовані обмежувальні гайки 13. Сумарна жорсткість пружин 1З, розташованих на різьбових осях 12, менша, ніж жорсткість регульованої центральної пружини 6. Для зменшення тертя між торцями ступиці 5 і ведучою півмуфтою 1 встановлені радіальні опорні кульки 14. Працює запобіжна кулькова муфта наступним чином. В процесі передачі крутного моменту кульки 2 знаходяться в зачепленні з лунками 3 веденої півмуфти 4, що забезпечує синхронність обертання всіх деталей муфти відносно її центральної осі. При перевантаженні стопориться ступиця 5 і відповідно ведена півмуфта 4. Ведуча півмуфта 1 при цьому продовжує обертатись, що призводить до виходу із зачеплення з лунками 3 кульок 2. Таким чином відбувається повне розчеплення кі нематичного ланцюга у випадку зростання крутного моменту вище допустимого. При підході кульок 2 до наступних лунок 3 кульки 2 попередньо проходять виступи 8, що спричиняє додаткове осьове переміщення веденої півмуфти 4 в сторону регульованої центральної пружини 6 і відповідно її деформацію. При певному співвідношенні конструктивних і кінематичних параметрів муфти і її деталей (частота обертання муфти, жорсткість пружини 6, її попередній натяг, маса веденої півмуфти 4) кульки 2 проскакують лунки 3 і вдаряються в торцеву поверхню ступінчатих пальців 9, які заглиблюючись у ведену півмуфту 4 переміщають натискний диск 10, деформуючи пружини 11. Це забезпечує демпфування ударних осьових навантажень на півмуфти і відповідно привід машини в цілому. Проскакування кульками 2 лунок З виключає осьові ривки в процесі буксування муфти, не призводить до зношення лунок і зменшує ударні навантаження на привід машини. Прокручуванням регульованих обмежувальних гайок 13 виставляють глибину ходу ступінчатих пальців 9 і відповідно демпфування ударних навантажень, а нижча сумарна жорсткість пружин, розташованих на різьбових осях, ніж жорсткість регульованої центральної пружини, забезпечує відновлення початкового положення муфти при її зупинці в процесі буксування. Відновлення початкового положення муфти досягається зменшення частоти обертання муфти, що призводить до попадання кульок 2 в лунки З веденої півмуфти 4, оскільки зменшується шлях відносного провертання півмуфт до контакту кульок 2 з торцевою поверхнею веденої півмуфти 4. Таким чином в запропонованій запобіжній кульковій муфті підвищується її надійність і довговічність. 2 40989 Фіг. 1 3 40989 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
