Кулькова запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, підпружинених між собою і взаємодіючих через кульки, розміщені в гніздах глибиною, меншою від діаметру кульки, яка відрізняється тим, що проміжний елемент виконаний у вигляді кульок, зафіксованих в одній півмуфті від осьового переміщення, а зі сторони другої півмуфти встановлений диск товщиною, меншою від половини відстані між півмуфтами, в якому виконано отвори меншого діаметра ніж кульки з відповідним розміщенням гнізд, причому диск може мати зміщення відносно ближньої півмуфти в дві сторони на кут, що дорівнює половині кута між суміжними гніздами, крім цього механізм повертання у вихідне положення виконаний у вигляді змонтованого на вільному торці веденої півмуфти упора, виступаючий на півмуфті кінець якого охоплено коловим пазом, виконаним у згадуваному диску, причому упор встановлений з можливістю переустановки на другу орбіту у відповідний паз, зміщений відносно першого, і посередині згадуваних прорізей.

Текст

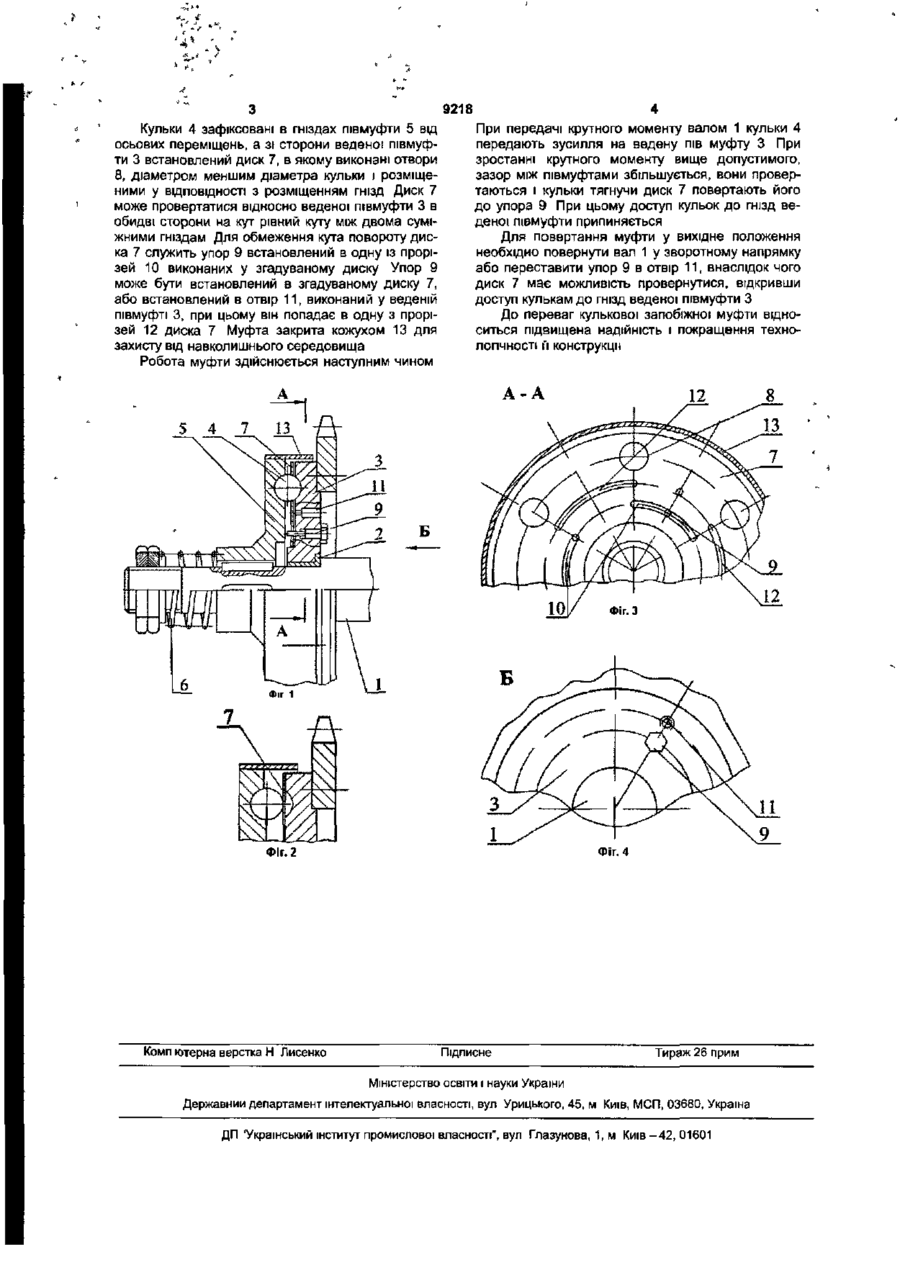

Кулькова запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, підпружинених між собою і взаємодіючих через кульки, розміщені в гніздах глибиною, меншою від діаметру кульки, яка відрізняється тим, що проміжний елемент виконаний у вигляді кульок, зафіксованих в одній півмуфті від осьового переміщення, а зі сторони другої півмуфти встановлений диск товщиною, меншою від половини відстані між півмуфтами, в якому виконано отвори меншого діаметра ніж кульки з відповідним розміщенням гнізд, причому диск може мати зміщення відносно ближньої' півмуфти в дві сторони на кут, що дорівнює половині кута між суміжними гніздами, крім цього механізм повертання у вихідне положення виконаний у вигляді змонтованого на вільному торці веденої півмуфти упора, виступаючий на півмуфті кінець якого охоплено коловим пазом, виконаним у згадуваному диску, причому упор встановлений з можливістю переустановки на другу орбіту у відповідний паз, зміщений відносно першого, і посередині згадуваних прорізей. Корисна модель відноситься до галузі машинобудування, а більш конкретно - запобіжні муфти. Відома кулькова запобіжна муфта, яка виконана у вигляді ведучої' і веденої півмуфт, підпружинених між собою і взаємодіючих через кульки розміщені в гніздах глибиною меншою кульки, [див. патент США №3675149 кл. 192-56, 1972р.]. Основний недолік кулькової запобіжної муфти полягає в тому, що вона володіє підвищеним зношуванням проміжних елементів і складна за конструкцією. В основу корисної моделі поставлена задача вдосконалення "Кулькової запобіжної муфти" шляхом виконання проміжного елементу у вигляді кульок зафіксованих в одній півмуфті, а зі сторони другої півмуфти встановлений диск, що дозволяє забезпечити зменшення зношування проміжних елементів і покращення технологічності конструкції муфти. Поставлена задача вирішується тим, що кулькова запобіжна муфта виконана у вигляді ведучої і веденої півмуфт, підпружинених між собою і взаємодіючих через кульки розміщені в гніздах глибиною, меншою від діаметру кульки, причому проміжний елемент виконаний у вигляді кульок зафіксованих в одній півмуфті від осьового переміщення, а зі сторони другої півмуфти встановле ний диск товщиною меншої від половини відстані між півмуфтами, в якому виконано отвори меншого діаметра ніж кульки з відповідним розміщенням гнізд, причому диск може мати зміщення відносно ближньої півмуфти в дві сторони на кут що до рівнює половині кута між суміжними гніздами, крім цього механізм повертання у вихідне положення виконаний у вигляді змонтованого на вільному торці веденої півмуфти упора, виступаючий на півмуфті кінець якого охоплено коловим пазом виконаним у згадуваному диску, причому упор встановлений з можливістю переустановки на другу орбіту у відповідний паз, зміщений відносно першого, а упор встановлено посередині згадуваних прорізей. Заявлена муфта представлена на рисунках: Фіг.1 - загальний вигляд, на Фіг.2 показано взаємне розміщення елементів муфти Фіг.1 після спрацювання, Фіг.З - розріз no A-A Фіг.1. Фіг.4 - вид Б Фіг.1 Кулькова запобіжна муфта складається із вала 1, на якому за допомогою антифрикційної втулки 2, з можливістю обертання, встановлена ведена півмуфта 3, яка через кульки 4 взаємодіє з ведучою півмуфтою 5, закріпленою із можливістю осьових переміщень і підпружинена пружиною 6. 00 9218 Кульки 4 зафіксовані в гніздах півмуфти 5 від осьових переміщень, а зі сторони веденої півмуфти 3 встановлений диск 7, в якому виконані отвори 8, діаметром меншим діаметра кульки і розміщеними у ВІДПОВІДНОСТІ з розміщенням гнізд Диск 7 може провертатися відносно веденої півмуфти 3 в обидві сторони на кут рівний куту між двома суміжними гніздам Для обмеження кута повороту диска 7 служить упор 9 встановлений в одну із прорізей 10 виконаних у згадуваному диску Упор 9 може бути встановлений в згадуваному диску 7, або встановлений в отвір 11, виконаний у веденій півмуфті 3, при цьому він попадає в одну з прорізей 12 диска 7 Муфта закрита кожухом 13 для захисту від навколишнього середовища При передачі крутного моменту валом 1 кульки 4 передають зусилля на ведену пів муфту 3 При зростанні крутного моменту вище допустимого, зазор між півмуфтами збільшується, вони провертаються і кульки тягнучи диск 7 повертають його до упора 9 При цьому доступ кульок до гнізд веденої півмуфти припиняється Для повертання муфти у вихідне положення необхідно повернути вал 1 у зворотному напрямку або переставити упор 9 в отвір 11, внаслідок чого диск 7 має можливість провернутися, відкривши доступ кулькам до гнізд веденої півмуфти З До переваг кулькової запобіжної муфти відноситься підвищена надійність і покращення технологічності її конструкції Робота муфти здійснюється наступним чином А-А 12 Б Фіг. 2 Комп ютерна верстка Н Лисенко Фіг. 4 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Ball safety clutch

Автори англійською

Vitrovyi Andrii Orestovych, Levenets Volodymyr Bohdanovych, Novosad Ivan Yaroslavovych, Hevko Ivan Bohdanovych

Назва патенту російською

Шаровая предохранительная муфта

Автори російською

Ветровой Андрей Орестович, Витровый Андрей Орестович, Левенец Владимир Богданович, Новосад Иван Ярославович, Гевко Иван Богданович

МПК / Мітки

МПК: F16D 7/06

Мітки: запобіжна, кулькова, муфта
