Запобіжна кулькова муфта

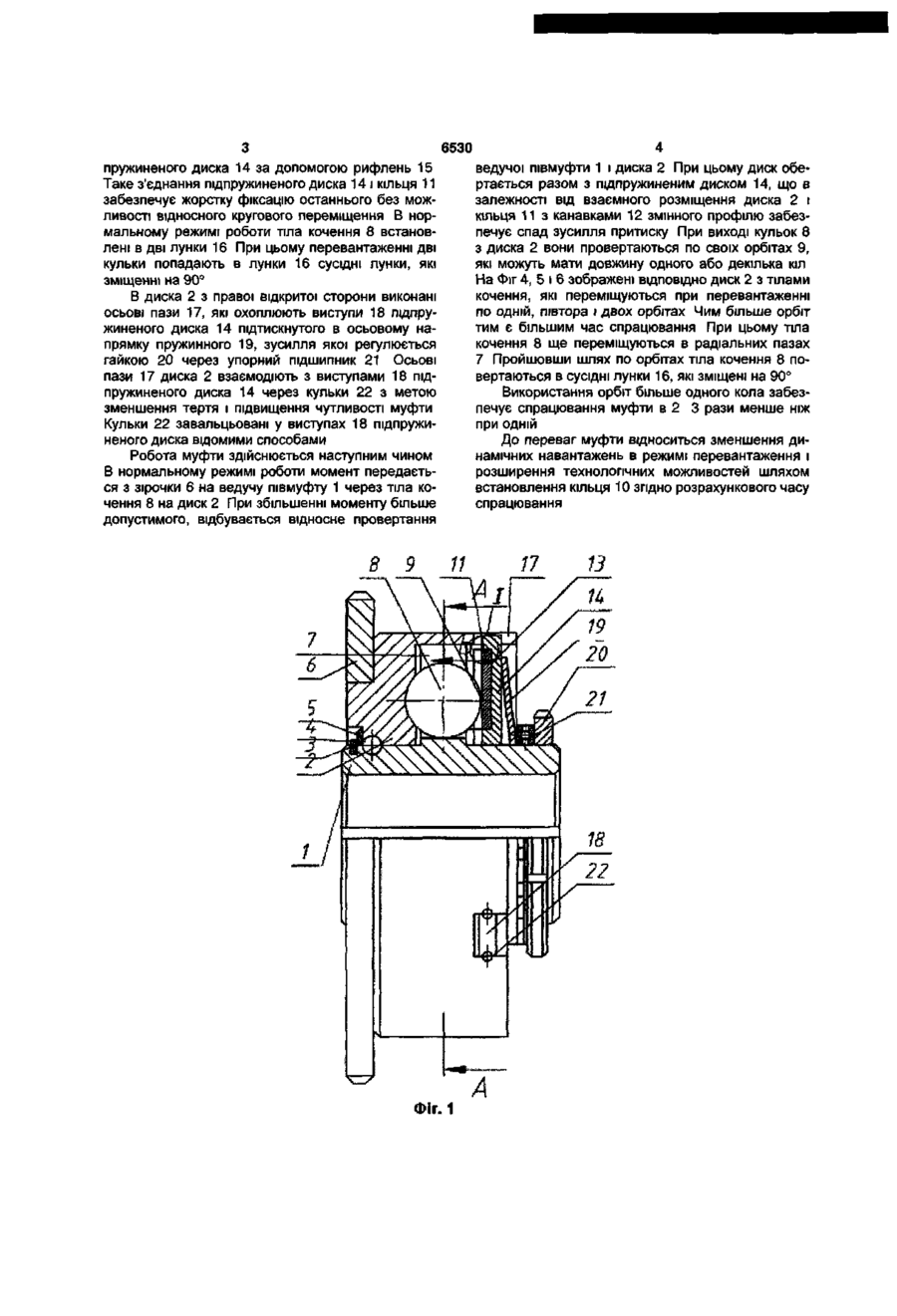

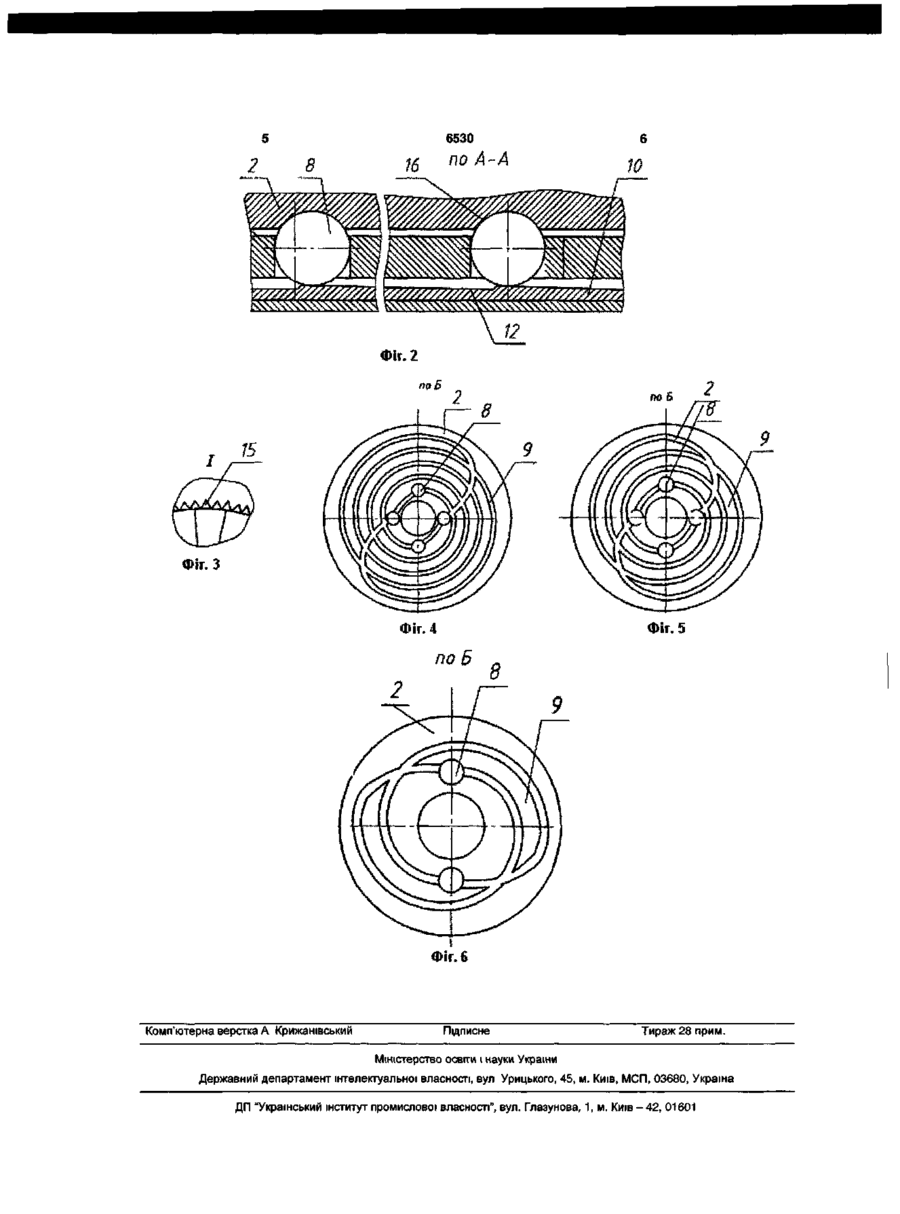

Запобіжна кулькова муфта, яка містить ведучу і ведену півмуфти у вигляді співвісно встановленого диска з гніздами на торцевій поверхні, шайбу з наскрізними отворами, підпружинений диск з канавками змінної глибини і кульки, розміщені одночасно в наскрізних отворах, гніздах і канавках, а під пружиненний диск встановлено з можливістю повороту з наступною його фіксацією в рифлення а , яка відрізняється тим, що у ведучій півмуфті виконано два радіальних пази, які розміщені рівномірно по колу, довжина яких є рівною радіальному ходу тіл кочення по орбітах, в які встановлено два тіла кочення, орбіти виконані в дзеркальному відображенні на торцях ведучої півмуфти у вставному кільці з канавками змінної глибини, а осьові пази диска і охоплюючі виступи підпружиненного диска є у взаємодії через тіла кочення. Корисна модель відноситься до галузі машинобудування і може мати широке використання в механізмах з періодичним режимом роботи. Відома запобіжна кулькова муфта, яка містить ведучу і ведену півмуфту у вигляді співвісно встановленого диска з гніздами на торцевій поверхні, шайбу з наскрізними отворами, підпружинений диск з канавками змінної глибини і кульки, розміщені одночасно в наскрізних отворах, гніздах і канавках, а підпружиненний диск встановлено з можливістю повороту з наступною його фіксацією в рифлення а [А. С. №885651 "Предохранительная шариковая муфта". Гевко Б.М., Дубик О.И. Бюл. №27, СССР, 1981]. Недоліком даної муфти є те, що технологічні можливості обмежені через обмежені межі регулювання величини і періоду її спрацювання. В основу корисної моделі покладена задача розширення технологічних можливостей і регулювання періоду спрацювання. Поставлена задача досягається за рахунок того, що запобіжна кулькова муфта, яка містить ведучу і ведену півмуфту у вигляді співвісно встановленого диска з гніздами на торцевій поверхні, шайбу з наскрізними отворами, підпружинений диск з канавками змінної глибини і кульки, розміщені одночасно в наскрізних отворах, гніздах і канавках, а підпружиненний диск встановлено з можливістю повороту з наступною його фіксацією в рифлення а, причому у ведучій півмуфті виконано два радіальних пази, які розміщені рівномірно по колу, довжина яких є рівною радіальному ходу тіл кочення по орбітах, в які встановлено два тіла кочення, орбіти виконані в дзеркальному відображенні на торцях ведучої півмуфти у вставному кільці з канавками змінної глибини, а осьові пази диска і охоплюючі виступи підпружиненного диска є у взаємодії через тіла кочення. На Фіг.1 показана запобіжна кулькова муфта, на Фіг.2 - січення по А-А на Фіг.1 і Фіг.З - вузол 1 на Фіг.1, Фіг.4 - вид по Б на Фіг.1 для двох кругових орбіт, Фіг.5 - відповідно для півтора кругових орбіти, Фіг.6 - для однієї кругової орбіти. Запобіжна кулькова муфта виконана у вигляді ведучої півмуфти 1, веденої півмуфти у вигляді диска 2, встановлених співвісно за допомогою кульок 3, які зафіксовані шайбою 4 і кільцем 5. До лівого торця ведучої півмуфти 1 жорстко закріплено зірочку 6. У ведучій півмуфті 1 виконано два радіальні пази 7,які розміщені рівномірно по колу довжина яких є рівною радіальному ходу тіл кочення 8 по орбітах 9. Орбіти мають довжину одного або більше кругів, в залежності від потреби необхідного часу спрацювання муфти. З правої сторони тіла кочення 3 контактують з відповідними орбітами 10, які виконані в дзеркальному зображенні на вставному кільці 11 з канавками 12. Кільце 11 жорстко встановлено в кільцевий паз 13 під со* СО Ю CD О) 6530 пружиненого диска 14 за допомогою рифлень 15 Таке з'єднання підпружиненого диска 14 і кільця 11 забезпечує жорстку фіксацію останнього без можливості відносного кругового переміщення В нормальному режимі роботи тіла кочення 8 встановлені в дві лунки 16 При цьому перевантаженні дві кульки попадають в лунки 16 сусідні лунки, які зміщенні на 90° В диска 2 з правої відкритої сторони виконані осьові пази 17, які охоплюють виступи 18 підпружиненого диска 14 пщтискнутого в осьовому напрямку пружинного 19, зусилля якої регулюється гайкою 20 через упорний підшипник 21 Осьові пази 17 диска 2 взаємодіють з виступами 18 підпружиненого диска 14 через кульки 22 з метою зменшення тертя і підвищення чутливості муфти Кульки 22 завальцьовані у виступах 18 підпружиненого диска відомими способами Робота муфти здійснюється наступним чином В нормальному режимі роботи момент передається з зірочки 6 на ведучу півмуфту 1 через тіла кочення 8 на диск 2 При збільшенні моменту більше допустимого, відбувається відносне провертання Фіг. 1 ведучої півмуфти 1 і диска 2 При цьому диск обертається разом з пщпружиненим диском 14, що в залежності від взаємного розміщення диска 2 і кільця 11 з канавками 12 змінного профілю забезпечує спад зусилля притиску При виході кульок 8 з диска 2 вони провертаються по своїх орбітах 9, які можуть мати довжину одного або декілька кіл На Фіг 4, 5 І 6 зображені відповідно диск 2 з тілами кочення, які переміщуються при перевантаженні по одній, півтора і двох орбітах Чим більше орбіт тим є більшим час спрацювання При цьому тіла кочення 8 ще переміщуються в радіальних пазах 7 Пройшовши шлях по орбітах тіла кочення 8 повертаються в сусідні лунки 16, які зміщені на 90° Використання орбіт більше одного кола забезпечує спрацювання муфти в 2 3 рази менше ніж при одній До переваг муфти відноситься зменшення динамічних навантажень в режимі перевантаження і розширення технологічних можливостей шляхом встановлення кільця 10 згідно розрахункового часу спрацювання 6530 по А~А 2 Фіг. 2 па 5 Фіг. З Фіг. 5 Фіг. 4 ПО В Фіг. 6 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
