Вал дискового вакуум-фільтра

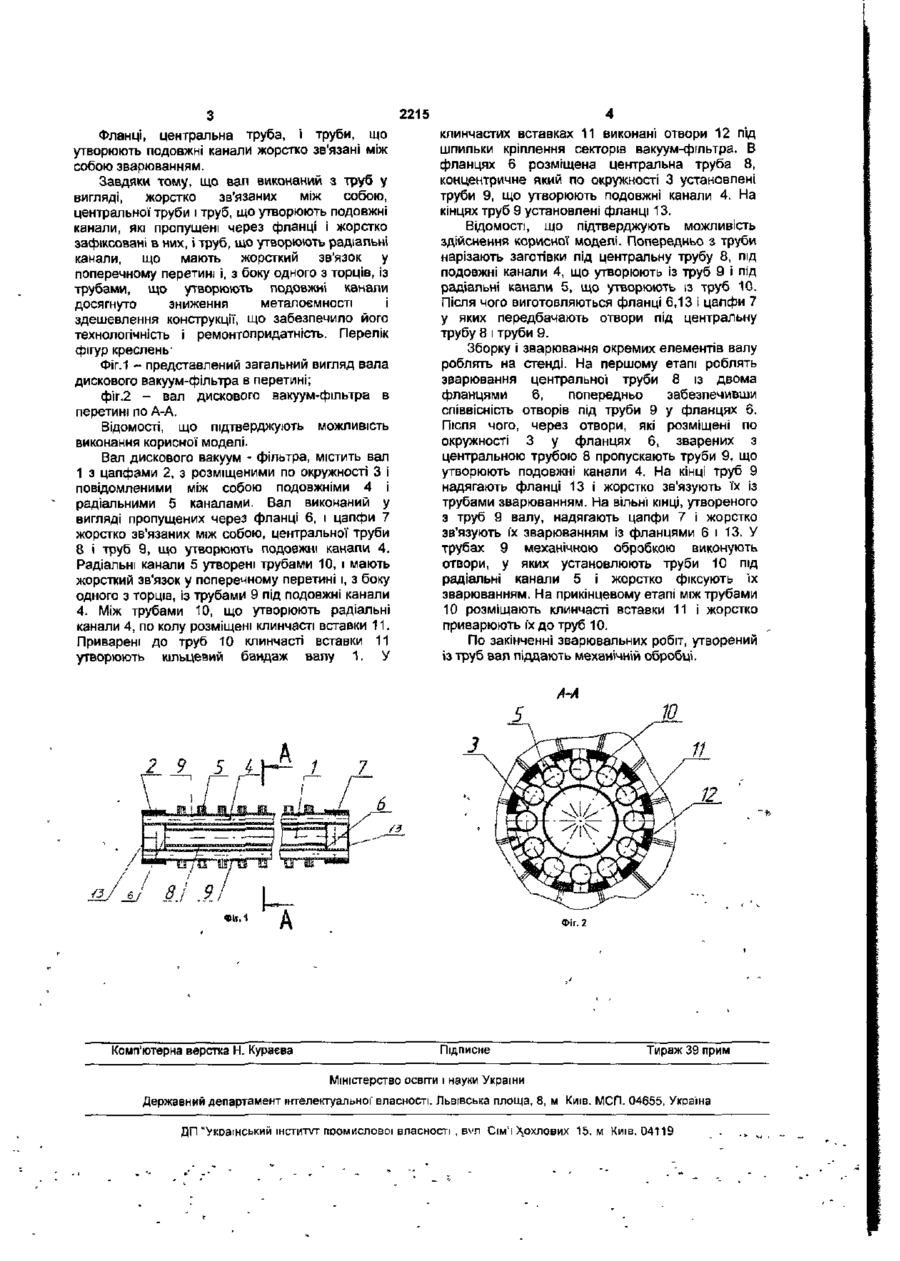

1. Вал дискового вакуум-фільтра, що містить вал з цапфами, з розміщеними по окружності і сполученими між собою подовжніми і радіальними каналами, який відрізняється тим, що вал виконаний у вигляді жорстко зв'язаних між собою центральної труби і труб, що утворюють подовжні Корисна модель, що заявляється, відноситься до галузі збагачення корисних копалин і може знайти застосування у дискових вакуум-фільтрах призначених для фільтрування суспензій у металургійній, вугільній, хімічній і Іншій галузях промисловості. Відомий вал дискового вакуум - фільтра по 7 патенту Росії, №2000107510, МПК B01D 33/21; опубл. 2001.05.20, що містить вал з цапфами з розміщеними по окружності і повідомленими між собою подовжніми і радіальними каналами. Найбільш близьким аналогом по сукупності ознак до корисної моделі, що заявляється, є вал дискового вакуум - фільтра по патенту України №4937, МПК7 B01D 33/21, опубл. 1994.12.28, Б.И. №7,1994, що містить утримуючий вал з цапфами з розміщеними по окружності і повідомленими між собою подовжніми і радіальними каналами На відміну від заявленої корисної" моделі вал з подовжніми і радіальними каналами виконаний у вигляді цільнолиттєвої" конструкції. Причини що перешкоджають досягненню технічного результату при використанні наведених валів вакуум - фільтрів є те, що їх виготовляють цільнолиттєвими, що робить їх • і канали, що пропущені через фланці і жорстко зафіксовані в них, і труб, що утворюють радіальні канали, що мають жорсткий зв'язок у поперечному перерізі і, з боку одного Із торців, із трубами, що утворюють подовжні канали. 2. Вал дискового вакуум-фільтра за п. 1, який відрізняється тим, що жорсткий зв'язок у поперечному перерізі труб, що утворюють радіальні канали, виконаний зварюванням за допомогою розміщених між ними клинчастих уставок. 3. Вал дискового вакуум-фільтра за пп. 1, 2, який відрізняється тим, що фланці, центральна труба і труби, що утворюють подовжні канали, жорстко зв'язані між собою зварюванням. металоємними, дорогими і нетехнологічними як при виготовленні, так і при ремонті. В основу корисної моделі поставлено задачу, удосконалити вал дискового вакуум - фільтра, шляхом зміни елементів конструкції і нового взаємозв'язку між ними, забезпечити зниження металоємності, здешевлення конструкції і за рахунок цього підвищити технологічність виготовлення і ремонту. Задача вирішена тим, що вал дискового вакуум - фільтра, що містить вал з цапфами, з розміщеними по окружності І повідомленими між собою подовжніми і радіальними каналами, згідно корисної моделі, вал виконаний у вигляді, жорстко зв'язаних між собою, центральної труби і труб, що утворюють подовжні канали, які пропущені через фланці і жорстко зафіксовані в них, і труб, що утворюють радіальні канали, що мають жорсткий зв'язок у поперечному перетині і, з боку одного з торців, із трубами, що утворюють подовжні канали. Жорсткий зв'язок у поперечному перетині труб, що утворюють радіальні канали, виконаний зварюванням зє допомогою, розмішених між ними, клинчастих уставок. ю CM CM 2215 Фланці, центральна труба, і труби, що утворюють подовжні канали жорстко зв'язані між собою зварюванням. Завдяки тому, що вал виконаний з труб у вигляді, жорстко зв'язаних між собою, центральної труби і труб, що утворюють подовжні канали, які пропущені через фланці і жорстко зафіксовані в них, і труб, що утворюють радіальні канали, що мають жорсткий зв'язок у поперечному перетині і, з боку одного з торців, Із трубами, що утворюють подовжні канали досягнуто зниження металоємності і здешевлення конструкції, що забезпечило його технологічність і ремонтопридатність. Перелік фігур кресленьФіг.1 - представлений загальний вигляд вала дискового вакуум-фільтра в перетині; фіг.2 - вал дискового вакуум-фільтра в перетині по А-А. Відомості, що підтверджують можливість виконання корисної моделі. Вал дискового вакуум - фільтра, містить вал 1 з цапфами 2, з розміщеними по окружності 3 і повідомленими між собою подовжніми 4 і радіальними 5 каналами. Вал виконаний у вигляді пропущених через фланці 6, і цапфи 7 жорстко зв'язаних між собою, центральної труби 8 І труб 9, що утворюють подовжні канапи 4. Радіальні канали 5 утворені трубами 10, і мають жорсткий зв'язок у поперечному перетині і, з боку одного з торців, із трубами 9 під подовжні канали 4. Між трубами 10, що утворюють радіальні канали 4, по колу розміщені клинчасті вставки 11. Приварені до труб 10 клинчасті вставки 11 утворюють кільцевий бандаж валу 1. У 2 9 клинчастих вставках 11 виконані отвори 12 під шпильки кріплення секторів вакуум-фільтра. В фланцях 6 розміщена центральна труба 8, концентричне який по окружності 3 установлені труби 9, що утворюють подовжні канали 4. На кінцях труб 9 установлені фланці 13. Відомості, що підтверджують можливість здійснення корисної моделі. Попередньо з труби нарізають заготівки під центральну трубу 8, під подовжні канали 4, що утворюють із труб 9 і під радіальні канапи 5, що утворюють із труб 10. Після чого виготовляються фланці 6,13 і цапфи 7 у яких передбачають отвори під центральну трубу 8 і труби 9. Зборку і зварювання окремих елементів валу роблять на стенді. На першому етапі роблять зварювання центральної труби 8 із двома фланцями 6, попередньо забезпечивши співвісність отворів під труби 9 у фланцях 6. Після ЧОГО, через отвори, які розміщені по окружності 3 у фланцях 6, зварених з центральною трубою 8 пропускають труби 9, що утворюють подовжні канали 4. На кінці труб 9 надягають фланці 13 і жорстко зв'язують їх із трубами зварюванням. На вільні кінці, утвореного з труб 9 валу, надягають цапфи 7 і жорстко зв'язують їх зварюванням із фланцями 6 і 13-У трубах 9 механічною обробкою виконують отвори, у яких установлюють труби 10 під радіальні канали 5 і жорстко фіксують їх зварюванням. На прикінцевому етапі між трубами 10 розміщають клинчасті вставки 11 І жорстко приварюють їх до труб 10. По закінченні зварювальних робіт, утворений із труб вал піддають механічній обробці. з 5 ФІГ. \ Комп'ютерна верстка Н. Кураєва Фіг. 2 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної' власності. Львівська площа, 8, м Київ. МСП. 04655, Україна ДП ичУшаінський ІНСТИТУТ поомислової власності , в\:л Сім'ї Хохлових 15. м Київ. 04119
