Сектор дискового вакуум-фільтра

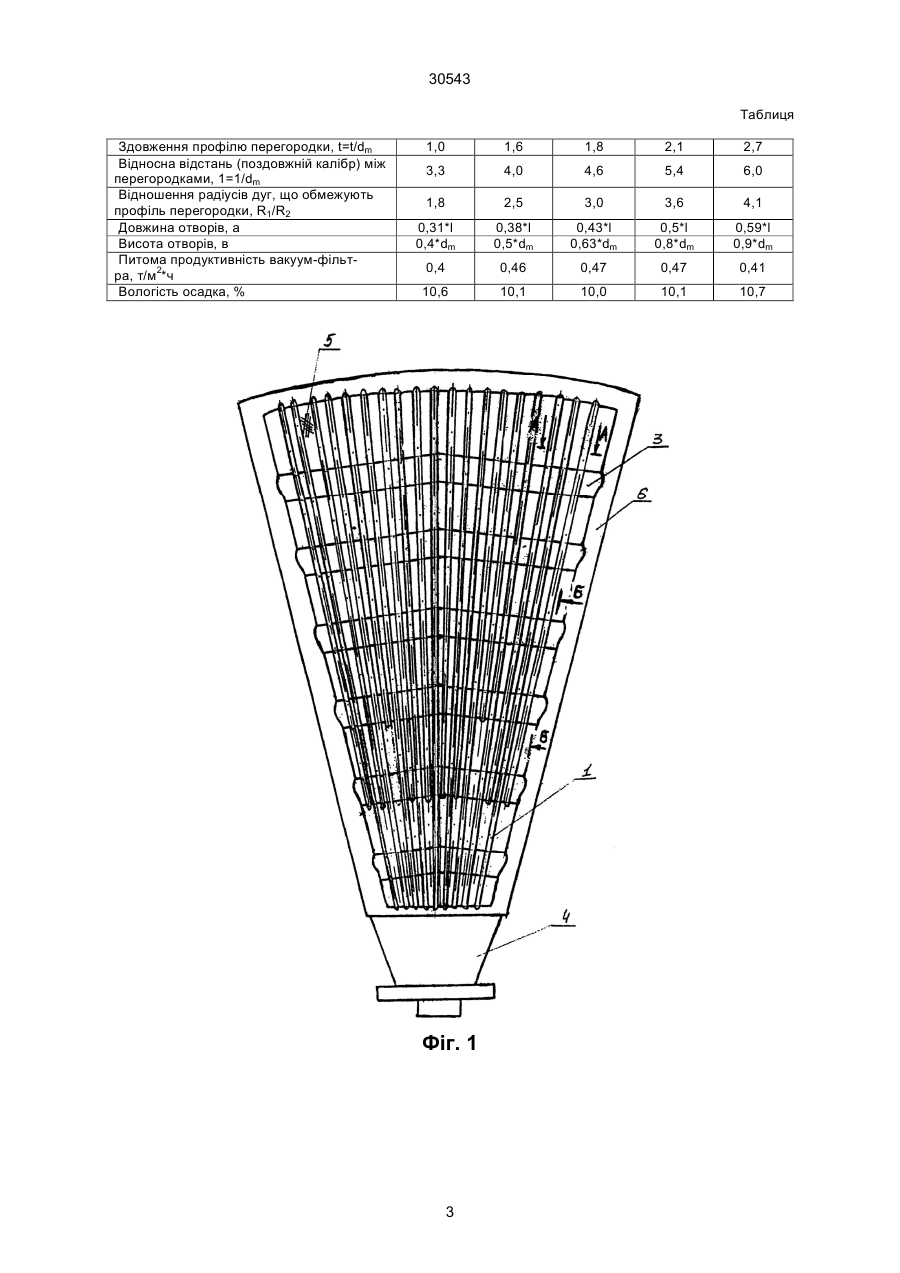

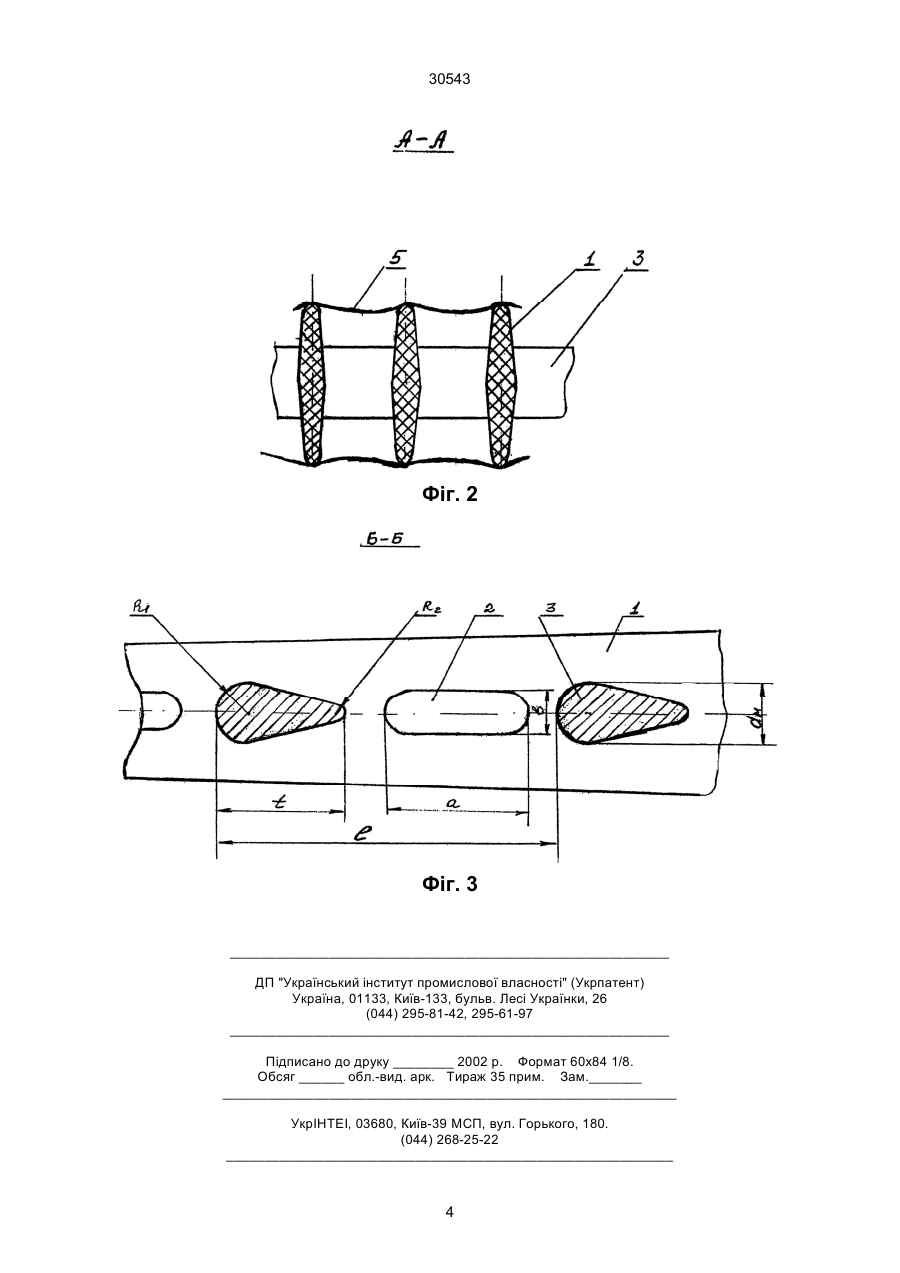

Сектор дискового вакуум-фільтра, включаючий дренуючі основи у вигляді радіальних ребер; опору для ребер, розташовану по вісі сектора; горловину; відмінний тим, що опора для ребер виконана у вигляді нарізних поперечних перегородок, профіль яких обмежений двома дугами та дотичними до них, а ребра виконані з наскрізними отвірами, при цьому здовження профілю перегородок t=t/dм=1,6-2,1; відносна відстань (поздовжній калібр) між перегородками ℓ=ℓ /dм=4,0-5,4; відношення радіусів дуг, що обмежують профіль перегородки, R1/R2=2,5-3,6; довжина отворів а=(0,038-0,5) ℓ, висота отворів b=(0,5-0,8)dм, де t - довжина профіля перегородки; dм - найбільша сторона міделєва перерізу; ℓ - відстань між однойменними точками поряд розташованих перегородок. (19) (21) 98052717 (22) 26.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Нечепоренко Володимир Андрійович, Макаров Григорій Арестович, Шеремет Володимир Александрович, Омесь Микола Михайлович, Любимов Іван Михайлович, Кєкух Анатолій Володимирович, Кіковка Станислав Вікторович, Колос Віктор Петрович, Куліш Василь Якович, Козенко Георгій Володимирович, Нотович Григорій Ісаакович, Барковський Юрій Александрович, Вахтангішвілі Павел Лазарєвич, Домущєй Генадій Тимофеєвич, Малий Микола Андрійович, Спицький Анатолій Миколаєвич (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХОЛДІНГ КОМПАНІЯ "ІНТЕРМЕТ" 30543 ється здовження профілю перегородок t=t/dm =1,6-2,1; відносна відстань (поздовжній калібр) між перегородками t=t/dm =4,0-5,4; відношення радіусів дуг R1/R2=2,5-3,6; довжина отворів а=(0,38-0,5)ℓ, висота отворів в=(0,5-0,8)dm, де: t - довжина профілю перегородки; dм - найбільша сторона міделєва перерізу; ℓ - відстань між однойменними точками поряд розташованих перегородок. Внаслідок того, що опора для ребер виконана у вигляді нарізних поперечних перегородок, а ребра виконані з наскрізними отворами зменшується площа поверхні тертя елементів, що утворюють канали для відведення фільтрату. Профіль перегородок обмежений двома дугами та дотичними до них набуває зручнооптічну форму, що зменшує лобовий опір перегородок потоку фільтрату. В результаті, зменшується гідравлічний опір потоку фільтрату, підвищується ступінь його вилучення із сектора і, як наслідок, знижується вологість осадка. Авторами експериментально визначені оптимальні відношення розмірів основних конструктивних елементів заявленого сектора, результати приведені в таблиці. З даних таблиці випливає, що максимальна ефективність процесу обезводнення на дисковому вакуум-фільтрі (мінімальна вологість осадка, максимальна питома продуктивність) досягається за наступними співвідношеннями розмірів основних конструктивних елементів заявленого сектора дискового вакуум-фільтра: здовження профілю перегородок t=t/dм=1,6-2,1; відносна відстань (поздовжній калібр) між перегородками ℓ=ℓ /dм=4,0-5,4; відношення радіусів дуг, що обмежують профіль перегородки, R1/R2=2,5-3,6; довжина отворів а=(0,038-0,5)1, висота отворів b=(0,5-0,8)dм. Зменшення здовження профілю перегородок та збільшення відношення радіусів дуг, що обмежують профіль перегородок, відносно оптимальних, спричиняє до різкого звуження профілю перегородок, що обумовлює відрив потоку від профілю перегородки, інтенсивне вихреутворення за перегородкою і, як наслідок, збільшення гідравлічного опору потоку фільтрату, що обумовлює зменшення його швидкості та ступеня видалення із сектора і збільшення вологості осадку. Збільшення здовження профілю перегородок та зменшення відношення радіусів дуг, що обмежують профіль перегородок, відносно оптимальних, збільшує площу поверхні тертя опор, внаслідок чого збільшується гідравлічний опір потоку фільтрату, зменшується його швидкість та ступінь видалення із сектора і збільшується вологість осадку. Збільшення відносної відстані (поздовжнього калібру) між перегородками обумовлює необхідність збільшення ширини ребер для збереження механічної міцності дренуючих основ, внаслідок чого зменшиться живий переріз дренуючих основ і питома продуктивність вакуум-фільтра та збільшиться вологість осадка. Зменшення відносної відстані (поздовжнього калібру) між перегородками збільшує площу поверхні тертя опор, внаслідок чого збільшується гідравлічний опір потоку фільтрату, зменшується його швидкість та збільшується вологість осадку. Зменшення розмірів отворів відносно оптимальних обумовлює збільшення площі поверхні тертя, що спричиняє збільшенню гідравлічного опора потоку фільтрату, зменшенню його швидкості та ступеня видалення із сектора, внаслідок чого збільшується вологість осадка. Збільшення розмірів отворів, відносно оптимальних, (при збереженні механічної міцності дренуючих основ) потребує збільшення товщини ребер. Це приведе до зниження живого перерізу дренуючих основ сектора та, як наслідок, до зниження питомої продуктивності вакуум-фільтра та збільшення вологості осадка. На фіг. 1 зображен сектор дискового вакуумфільтра, на фіг. 2, 3 - розрізи А-A та Б-Б фіг. 1. Сектор дискового вакуум-фільтра складається з дренуючих основ, виконаних у вигляді радіальних ребер 1 з наскрізними отворами 2, що мають довжину а=(0,038-0,5) ℓ та висоту b=(0,5-0,8)dм; нарізних поперечних перегородок 3, профіль яких обмежений двома дугами та дотичними до них, при цьому здовження профілю перегородок t=t/dм=1,6-2,1, відносна відстань (поздовжній калібр) між перегородками ℓ=ℓ /dм=4,0-5,4, відношення радіусів дуг R1/R2=2,5-3,6; горловини 4; фільтрувального матеріалу 5; обода 6. Сектор дискового вакуум-фільтра працює, таким чином. При дії вакууму фільтрувальний матеріал прилягає до ребер, набирає хвилясту форму, на якій у зоні набору створюється осадок, а фільтрат збирається у внутрішній запоні сектора. Потім, у зоні сушіння, фільтрат переміщується по каналам, створеним ребрами 1 та фільтрувальним матеріалом 5, а потім вилучається із сектора крізь горловину 3. Після вакуумного сушіння осадка до сектора подається стиснуте повітря, під дією якого фільтрувальний матеріал 5 відділяється від ребер 2. При цьому відбувається розвантаження осадка. Пропонований сектор дискового вакуум-фільтра, у порівнянні з існуючими, дозволяє знизити вологість осадку на 0,5-0,6%. 2 30543 Таблиця Здовження профілю перегородки, t=t/dm Відносна відстань (поздовжній калібр) між перегородками, 1=1/dm Відношення радіусів дуг, що обмежують профіль перегородки, R1/R2 Довжина отворів, а Висота отворів, в Питома продуктивність вакуум-фільтра, т/м2*ч Вологість осадка, % 1,0 1,6 1,8 2,1 2,7 3,3 4,0 4,6 5,4 6,0 1,8 2,5 3,0 3,6 4,1 0,31*l 0,4*dm 0,38*l 0,5*dm 0,43*l 0,63*dm 0,5*l 0,8*dm 0,59*l 0,9*dm 0,4 0,46 0,47 0,47 0,41 10,6 10,1 10,0 10,1 10,7 Фіг. 1 3 30543 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
