Підкроновий дощувальний апарат

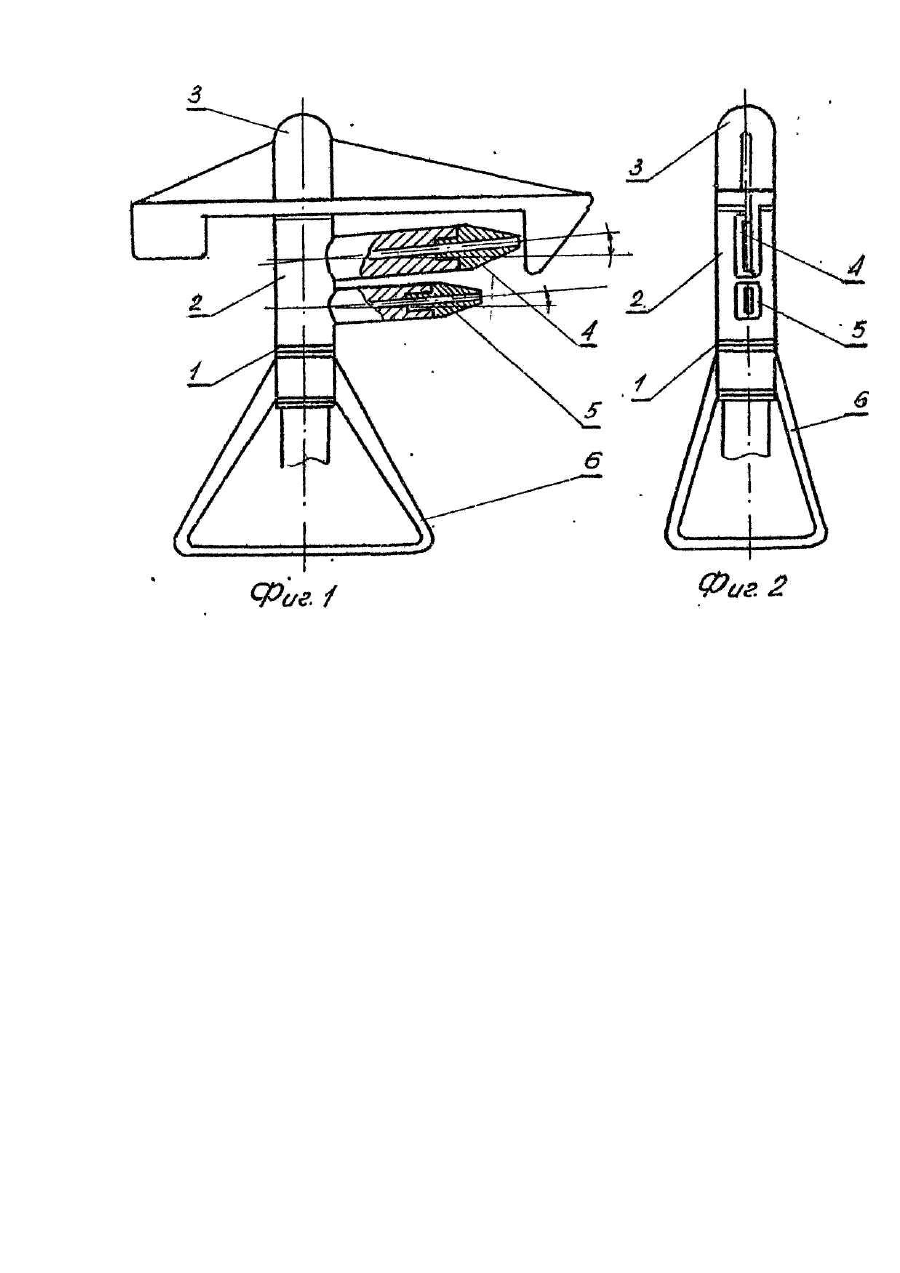

Изобретение относится к сельскому хозяйству и может быть использовано для орошения садов, виноградников и других высоко- и среднерослых сельскохозяйственных культур, а также для увлажнения спортивных и иных площадок. В настоящее время дождевальные устройства конструктивно сложны, дороги, материалоемки, мало приспособлены для подкронового дождевания. Известен средиеструйный дождевальный аппарат ХКЗ-4, включающий корпус, узел крепления и два сопла - большое и малое - расположенных в диаметральном направлении [Винникова Н.В. м др. Механизация и техника полива сельскохозяйственных культур. М., Россельхозиздаг, 1976, 158 с с. 24-25] и механизм вращения. Недостатками этого дождевального аппарата являются: высокая материалоемкость, невозможность использования для подкронового дождевания. Известка система подкронового дождевания, представляющая собой комплект поливных трубопроводов, расположенных в рядах под растениями, причем в стенках трубопроводов выполнены перфорации, ц.ерез которые вода подается на полив [Штепа Б.Г. и др. Справочник по механизации орошения, М„ Колос, 1979, 304 с, с. 258-268]. Недостатками этого устройства являются: высокая материалоемкость, низкая надежность вследствие засоряемости перфораций. Известен среднеструйный дождевальный аппарат "Роса-3", включающий корпус с узлом вращения и три сопла: малое верхнее сопло с механизмом вращения, выполненное под наклоном к горизонту 30°; большое сопяо под наклоном к горизонту 30°; малое нижнее сопло, выполненное под углом 20° к горизонту [Винникова Н.В. и др. Механизация и техника полива сельскохозяйственных культур. М. Россельхозиздат, 1976, 156 с, с. 26-27]. Недостатками этого дождевального аппарата являются: конструктивная сложность, невозможность применения для подкранового дождевания. Наиболее близким техническим решением является среднеструйный дождевальный аппарат ПУК-2, включающий корпус с узлом вращения и два сопла: малое верхнее сопло с механизмом вращения и большое нижнее сопло - выполненные под углом 25° к горизонту. Струя воды из малого верхнего "сопло, взаимодействуя с механизмом вращения, постепенно поворачивает дождесальный аппарат в узле вращения вокруг главной оси и орошает почву вблизи аппарата; вода из большого нижнего сопла при этом - более удаленный участок почвы. Недостатком этого дождевального аппарата является невозможность использования его для подкринового дождевания вследствие попадания воды на крону растения и гашения струй воды ветками растения и травой в случае задернения сада. В основу настоящего изобретения поставлена задача усовершенствовать подкроновый дождевальный аппарат путем оптимизации компоновки элементов аппарата и понижения углов наклона сопел к горизонту, обеспечивающий при его использовании следующий технический результат: повышение равномерности полива при подкроновом дождевании, снижение повреждаемости и заболеваемости орошаемых растений, Поставленная задача достигается тем, что в предлагаемом дождевальном аппарате малое сопло выполнено снизу под углом 0...5° к горизонту, большое сопло выполнено сверху под углом 3...6° к горизонту, механизм вращения установлен на большое сопло, профиль сопла варьируется от круглого до щелевидного с вертикальным расположением щели. Предложенная конструкция позволяет с одной стороны повысить эффективность пробивания двумя струями травы за счет того, что на малом сопле ликвидируется потеря мощности от механизма вращения, таким образом повышается равномерность полива по площади. С другой стороны, снижение угла наклона к горизонту позволяет предотвратить попадание воды на ветви растений, их повреждение и заболеваемость, одновременно снижение угла также повышает эффективность пробивания травы благодаря перпендикулярному попаданию на нее. Выполнение сопел щелевидными с вертикальным расположением щелей дополнительно повышает пробивание травы, формируя струи из сопел в гидравлический нож, одновременно также повышается ветроустойчивость и равномерность полива. Сущность изобретения поясняется чертежами, где на фиг. 1 схематически изображен предлагаемый подкроновый дождевальный аппарат, Устройство содержит узел вращения 1 для монтажа аппарата к трубопроводу и обеспечения его вращения, корпус 2 для монтажа элементов, механизм вращения 3 для обеспечения вращения дождевального аппарата, большое сопло 4 для полива дальней части орошаемой площади, малое сопло 5 для полива ближней части орошаемой площади и опору 6 для установки аппарата на орошаемой площади. На фиг. 2 изображено выходные сечения малого сопла 5 и большого сопла 4 в случав выполнения их щелевидными. Устройство работает следующим образом. Оросительная вода по магистральным трубопроводам стационарной системы или по переносным напорным шлангам подается в установленный посредством опоры 6 в нужном месте дождевальный аппарат, проходит через узел вращения 1 и корпус 2 в малое сопло 5 и в большое сопло 4, формируется ими в струи .и подается на полив. На выходе большого сопла 4 струя воды взаимодействует с механизмом вращения 3, который постепенно поворачивает корпус 2 относительно опоры 6, которая принимает на себя реактивное усилие от струй воды. По окончанию полива на заданном участке дождевальный аппарат может быть переставлен на другой участок. Устройство по фиг. 2 применяется в случае задернения сада высокой травой и работает аналогичным образом, только струи воды, выходящие из малого сопла 5 и большого сопла 4 приобретают плоскую форму, что позволяет им легче сдвигать стебли травы или проходить между ними. В качестве примера конкретного выполнения можно предложить подкроновый дождевальный аппарат по фиг. 1 выполненный из полиэтилена низкогодавления в масштабе 1:1.
