Масообмінний аппарат

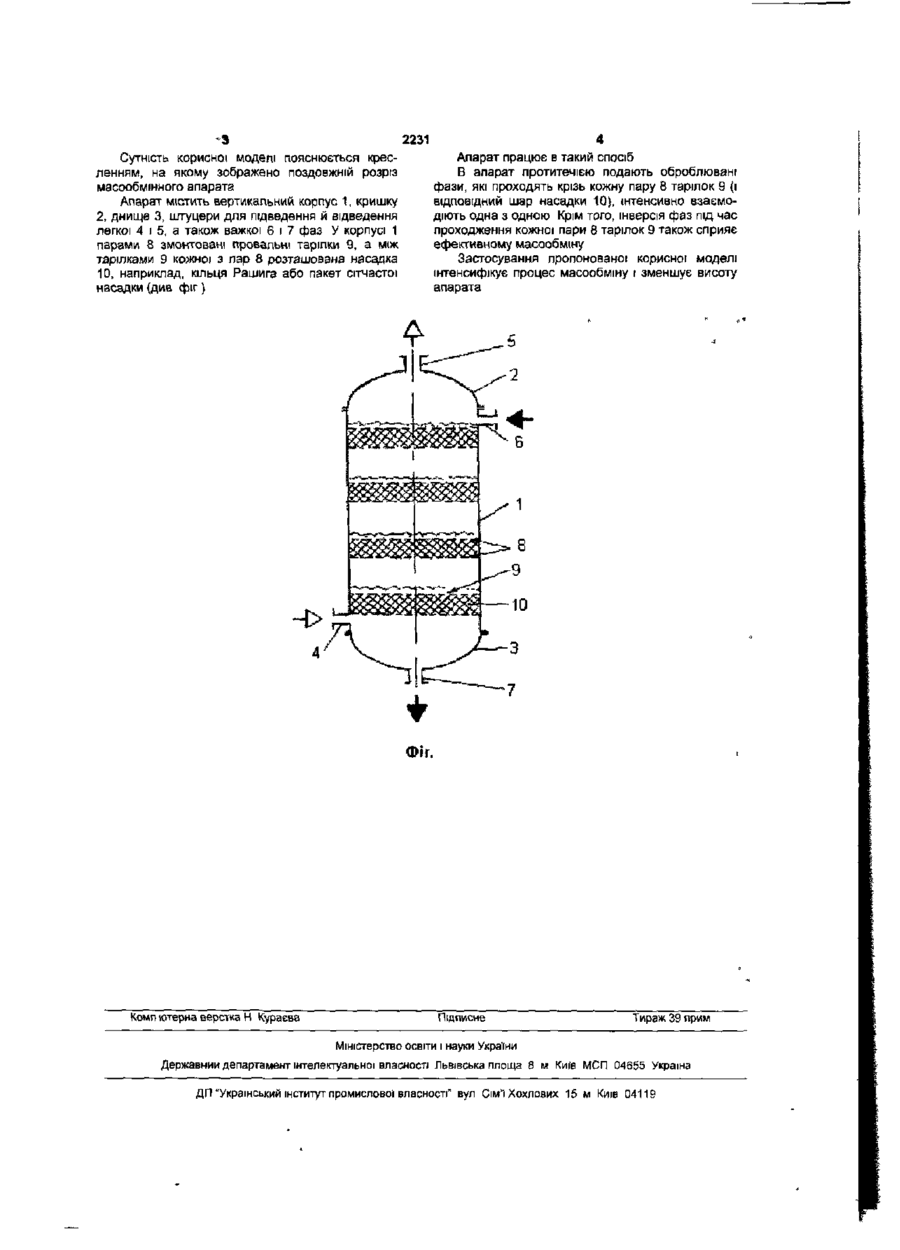

Масообмінний апарат, що містить вертикальний корпус, кришку, днище, штуцери для підведення й відведення легкої й важкої фаз, а також змонтовані а корпусі провальні тарілки, який відрізняється тим, що тарілки змонтовані парами, між тарілками кожної з яких розташована насадка Корисна модель належить до обладнання хімічних, харчових і споріднених виробництв, зокрема до тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних та екстракційних установках Відомий масообмінний апарат, що містить вертикальний корпус, кришку, днище, штуцери для підведення й відведення легкої й важкої фаз, а також змонтовані в корпусі ситчасті тарілки з переливами [Дытнерский Ю И Процессы и аппараты химической технологии Часть 2 Массообменные процессы и аппараты - М Химия, 1995 - С 73, рис 16-19] Цей апарат має високу ефективність, проте внаслідок контакту оброблюваних фаз лише в тонкому шарі безпосередньо на тарілках і необхідності улаштування над кожною тарілкою сепараційного простору для запобігання бризковинесення з нижче розташованої тарілки на вище розташовану контактну частину апарата, а, отже і апарат в цілому відрізняється значною висотою Крім того, наявність переливних пристроїв ускладнює конструкцію й підвищує матеріалоємність апарата Найближчим до пропонованого технічного рішення є масообмінний апарат, що містить вертикальний корпус, кришку, днище, штуцери для підведення й відведення легкої й важкої фаз, а також змонтовані в корпусі провальні тарілки [там же, С 77, рис 16-25] Цей апарат, як і аналог, що розглянуто, також має високу ефективність, проте, незважаючи на більш просту конструкцію (відсутність переливних пристроїв), йому притаманні ті ж самі основні недоліки В основу корисної моделі покладено задачу вдосконалити масообмінний апарат, в якому часткове спорядження його контактної частини насадкою не тільки зменшило би висоту апарата, але й підвищило би його ефективність Поставлена задача вирішується тим, що в масообмінному апараті, що містить вертикальний корпус, кришку, днище, штуцери для підведення й відведення легкої й важкої фаз, а також змонтовані в корпусі провальні тарілки, згідно з пропонованою корисною моделлю новим є те що тарілки змонтовані парами, між тарілками кожної з яких розташована насадка Розташування провальних тарілок апарата парами і спорядження простору, обмеженого тарілками кожної пари насадкою, утворює в межах кожної пари тарілок дві контактні зони У першій, що утворюється на верхній тарілці, відбувається процес масообміну, притаманний провальній тарілці, тобто важка рідка фаза є дисперсійним середовищем, а легка дисперсна фаза (газ, пара, легка рідина) барботує крізь шар важкої фази У другій же зоні, що утворюється між тарілками в шарі насадки фази "міняються МІСЦЯМИ" суцільною фазою (дисперсійним середовищем) стає легка фаза, а важка фаза у вигляді плівки або окремих крапель рухається по поверхні насадки Ця інверсія фаз значно інтенсифікує процес масообміну Крім того, необхідність у сепараційному просторі залишається лише для верхньої тарілки (нижня тарілка більше виконує роль опорної тарілки для шару насадки) що зменшує висоту як контактної частини апарата так і всього апарата в цілому СО CM CM 2231 Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз масообмінного апарата Апарат містить вертикальний корпус 1, кришку 2, днище 3, штуцери для підведення й відведення легкої 4 і 5, а також важкої б і 7 фаз У корпусі 1 парами 8 змонтовані провальні тарілки 9, а між тарілками 9 кожної з пар 8 розташована насадка 10, наприклад, кільця Рашига або пакет сітчастої насадки (див фіг) 4 Апарат працює в такий спосіб В апарат протитечією подають оброблювані фази, які проходять крізь кожну пару 8 тарілок 9 (і відповідний шар насадки 10), інтенсивно взаємодіють одна з одною Крім того, інверсія фаз під час проходження кожної пари 8 тарілок 9 також сприяє ефективному масообміну Застосування пропонованої корисної моделі інтенсифікує процес масообміну і зменшує висоту апарата ФІГ. Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім'ї Хохлових 15 м Київ 04119
