Висівний аппарат
Номер патенту: 54654
Опубліковано: 17.03.2003
Автори: Панченко Віктор Миколайович, Господинько Володимир Васильович, Панченко Анатолій Миколайович
Формула / Реферат
1. Висівний апарат, що складається з бункера для насіння, корпусу, в якому на осі встановлена капронова шестірня із закріпленим на ній висівним диском, який відрізняється тим, що висівний диск має конусну канавку, на якій розташовані штифти у визначеному порядку.
2. Висівний апарат по п. 1, який відрізняється тим, що при кінці конусної канавки на виході установлена гнучка щітка з капронових пружних ниток, яка має конфігурацію конусної канавки.
Текст

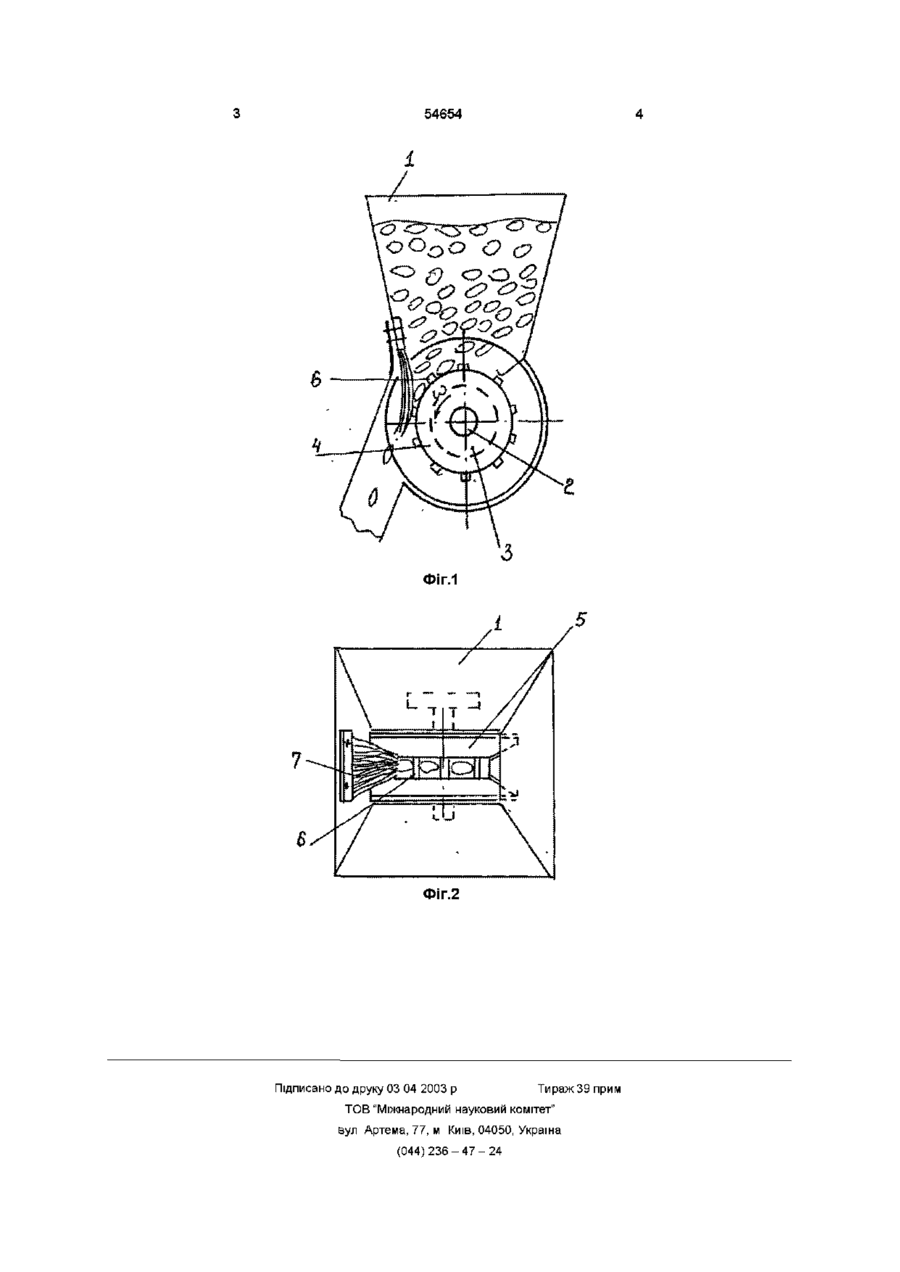

1 Висівний апарат, що складається з бункера Винахід відноситься до сільськогосподарської техніки, зокрема до сівалок ВІДОМІ ВИСІВНІ апарати, що мають бункер для насіння, корпус, в якому на осі встановлено капронову шестерню із закріпленим на ній ВІСІВНИМ диском, відбивача з чистиком, двох клинових виштовхувачів (В Ю Комаристов, М М Петренко, М М Косінов "Сільськогосподарські машини " Київ, "Урожай",-1996 - 7 4 с ) Недоліком цього висівного апарату є складна конструкція, травмування, низька якість висіву насіння Метою винаходу є спрощення конструкції, зменшення травмування та підвищення якості висіву насіння Це досягається тим, що висівний диск має конусний ручай, на якому розташовані штифти у визначеному порядку, при КІНЦІ котрого на виході насіння установлена гнучка щітка з капронових пружних ниток, яка має конфігурацію конусного ручаю На фіг 1 зображений запропонований висівний аппарат, вид збоку, на фіг 2 - вид зверху Висівний апарат складається з бункера 1 для насіння, корпус, в якому на осі 2 встановлена капронова шестерня 3 із закріпленим на ній висівним диском 4 Висівний ДИСК має конусний ручай 5, на якому розташовані штифти 6 у визначеному порядку, при КІНЦІ котрого на виході насіння установлена гнучка щітка 7 з капронових пружних ниток, яка має конфігурацію конусного ручаю Працює висівний аппарат наступним чином Капронова шестерня 3 приводе до руху висівний диск 4 Насіння з бункера попадає у конусний ручай 5 висівного диску і захоплюється штифтами 6 При виході насіння з диска щітка 7 пропускає тільки одне насіння Точність висіву регулюється передаточним відношенням висіваючого апарата Розмір висіваючого насіння регулюється розмірами конусного ручая Конструкція висівного апарата упростилась Травмування насіння зменшується Якість висіву покращується ю (О ю 54654 ФІГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюSowing drill
Автори англійськоюHospodynko Volodymyr Vasyliovych, Panchenko Anatolii Mykolaiovych, Panchenko Viktor Mykolaiovych
Назва патенту російськоюВысевающий аппарат
Автори російськоюГосподинько Владимир Васильевич, Панченко Анатолий Николаевич, Панченко Виктор Николаевич
МПК / Мітки
МПК: A01C 7/08
