Механізм накатування полотна круглов’язальної машини

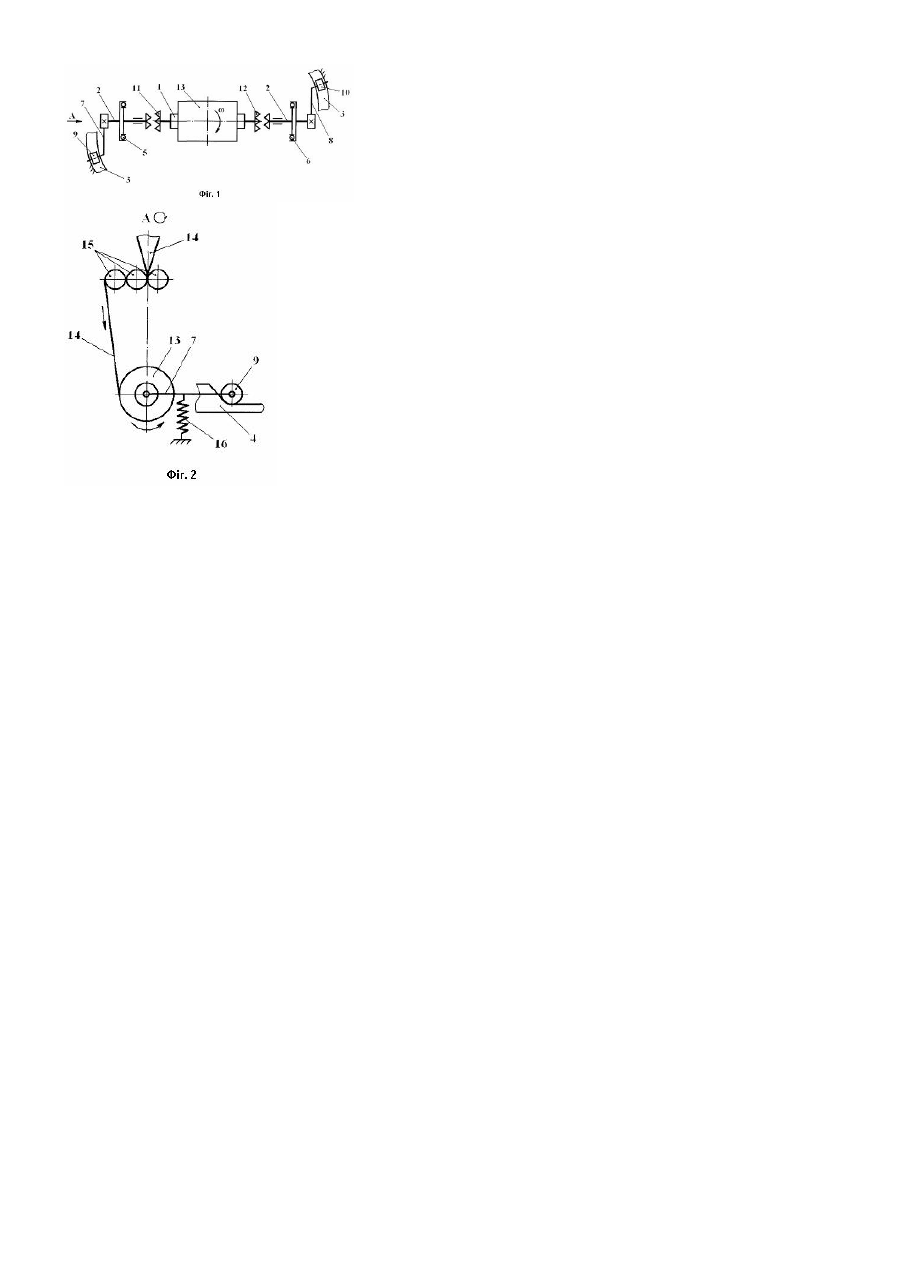

Корисна модель відноситься до області трикотажного машинобудування, а саме, до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, кінематично з'єднані між собою [Коган Л.П., Кесслер Ю.В. Однофонтурные кругловязальные машины. -М.: Легкая индустрия, 1968, с.21, рис.13]. Наявність у складі привода важільних, кулачкового та храпового механізмів ускладнює його конструкцію і призводить до зниження надійності та довговічності роботи механізму накатування полотна. Крім цього привід не забезпечує обмеження моменту накатування полотна, що знижує його якість. Відомий також механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, кінематично з'єднані між собою [Гарбарук В.Н. Проектирование трикотажных машин. -Л.: Машиностроение, 1980, с.396, рис.24.4]. Наявність у складі привода важільних, кулачкового та храпового механізмів, як і раніше, ускладнює конструкцію механізму накатування полотна і призводить до зниження надійності та довговічності його роботи. Крім цього механізм не забезпечує обмеження моменту накатування полотна, що знижує його якість. Таким чином в основу корисної моделі покладена задача створити таку конструкцію механізму накатування полотна круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму та якості полотна. Поставлена задача вирішена тим, що в механізмі накатування полотна круглов'язальної машини, що містить товарний валик та привід, кінематично з'єднані між собою, згідно з корисною моделлю, привід містить кільце з гірками, дві обгінні муфти, встановлені на його валу по різні сторони від товарного валика, два пружні важелі та два ролики, кожен з яких встановлено на кінці пружного важеля та кінематично з'єднаний з кільцем, а другий кінець пружного важеля з'єднано з обгінною муфтою. Вирішенню поставленої задачі підвищення довговічності роботи механізму та якості полотна сприяє також те, EJ = Tнl 2 3h , що пружні важелі мають жорсткість, що вибирається із умови: де EJ - жорсткість важеля; Е - модуль пружності матеріалу важеля; J - момент інерції перерізу важеля; Tн момент сил накатування полотна; l - робоча довжина важеля; h - висота гірки. Обладнання приводу механізму накатування полотна кільцем з гірками, двома обгінними муфтами, встановленими на його валу по різні сторони від товарного валика, двома пружними важелями та двома роликами, кожен з яких встановлено на кінці пружного важеля та кінематично з'єднаний з кільцем, а другий кінець пружного важеля з'єднано з обгінною муфтою, спрощує конструкцію механізму накатування полотна круглов'язальної машини і, таким чином призводить до підвищення надійності та довговічності його роботи. Вибір EJ = Tнl2 3h , дозволяє забезпечити стабілізацію процесу накатування полотна жорсткості пружних важелів із умови: за рахунок стабілізації величини моменту сил накатування полотна та обмеження його максимальної величини, що забезпечує підвищення якості полотна та довговічності роботи механізму накатування полотна. На Фіг.1 представлена кінематична схема механізму накатування полотна круглов'язальної машини. На Фіг.2 представлено вид А механізму накатування полотна круглов'язальної машини. Ме ханізм накатування полотна круглов'язальної машини містить товарний валик 1, розташований в опорах корпуса машини (на Фіг.1, 2 не показано), та кінематично з'єднаний з ним привід 2, що містить кільце 3 з гірками 4, дві обгінні муфти 5, 6, встановлені на валу 2 привода по різні сторони від товарного валика 1 та два пружні важелі 7, 8, на одному кінці кожного з яких встановлено ролик відповідно 9, 10, а другий кінець з'єднаний з обгінною муфтою відповідно 5, 6. Товарний валик 1 за допомогою кулачкових муфт 11, 12 з'єднано з приводом 2. На товарний валик 1 накатується в рулон 13 полотно 14, що відтягується від механізму в'язання (на Фіг.1, 2 не показаний) відтяжними валиками 15. Повернення важелів в вихідне положення здійснюється за допомогою пружин 16. Принцип роботи механізму відтягування полотна такий. При вмиканні круглов'язальної машини механізм накатування починає обертатися навколо осі машини. При цьому ролики 9, 10 поперемінно набігають на гірки 4 нерухомо закріпленого кільця 3 і піднімаються по гіркам 4, повертаючи відповідно важелі 7, 8 навколо осі товарного валика 1 приводячи в обертальний рух поперемінно обгінні муфти 5 та 6. Обертальний рух обгінних муфт 5, 6 привода 2 за допомогою відповідно кулачкових муфт 11, 12 передається товарному валику 1, на який накатується в рулон 13 полотно 14, що відтягується від механізму в'язання (на кресленні не показаний) EJ = 2 Tнl 3h відтяжними валиками 15. Вибрана жорсткість пружних важелів обмежує величину крутного моменту товарного валика 1 і, тим самим, величину моменту накатування полотна, що призводить до стабільності процесу накатування полотна в рулон та підвищення його якості. Обмеження величини моменту накатування полотна забезпечується прогином пружних важелів 7, 8 в разі коли б сила натягу полотна в зоні його накатування в рулон перевищила б допустиму величину. Використання запропонованої конструкції механізму накатування полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів накатування полотна круглов'язальних машин; - підвищити довговічність роботи механізму накатування полотна і круглов'язальної машини в цілому за рахунок спрощення конструкції механізму та забезпечення обмеження зусилля накатування полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму накатування полотна.
