Копіювальна фреза

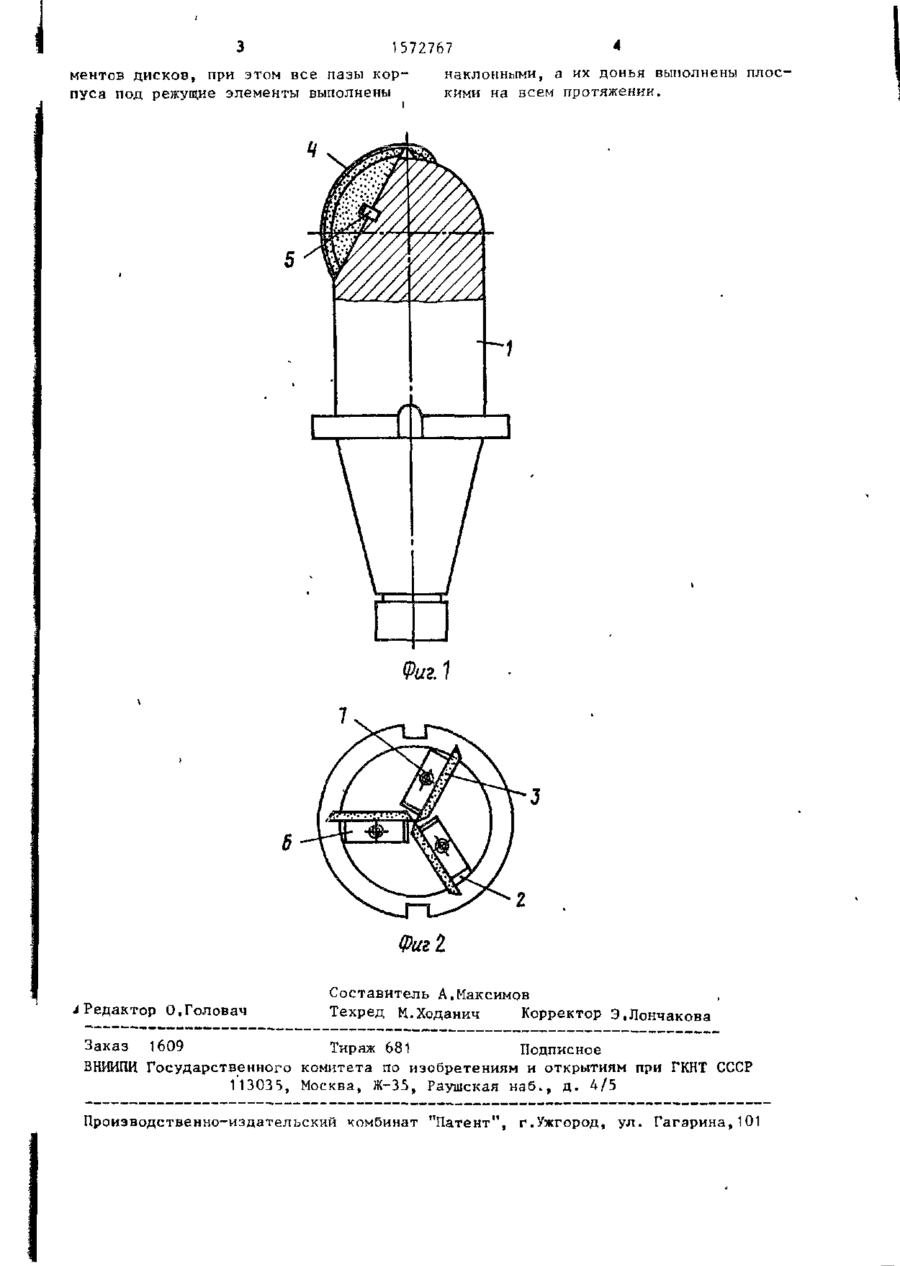

Изобретение относится к конструкциям металлорежущего инструмента. Целью изобретения является повышение производительности обработки путем Изобретение относится к конструкциям металлорежущего инструмента. Цель изобретения - повышение производительности обработки путем повышения жесткости и виброустойчивости конструкции. На фиг. 1 изображена копировальная фреза, на фиг. 2 - то же,вид со стороны рабочего торца. Копировальная фреза состоит из корпуса 1, В наклонных к оси корпуса 1 пазах 2 установлены режущие элементы 3, выполненные в виде сегментов дисков. Радиусные кромки 4 режущих элементов 3 состыкованы между собой в точке на оси корпуса со стороны рабочего торца. Все пазы 2 выполнены наклонными таким образом, что расстояние от оси фрезы до дна паза увеличивается в направлении хвостовика. Фиксация режущих элементов 3 в пазах 2 осуществляется штифтами 5, а закрепление - клиньями 6 и винтами 7. Использование в конструкции фрезы режущих элементов, имеющих форму сег повышения жесткости и виброустойчивос ти конструкции фрезы. В наклонных к оси корпуса фрезы пазах установлены режущие элементы, выполненные в виде сегментов дисков. Пазы выполнены наклонными таким образом, что расстояние от оси фрезы до дна паза увеличивается в направлении хвостовика.Такое выполнение режущих элементов и расположение пазов под них обеспечивает возможность повышения режимов фрезерования, а следовательно, и производи тельность обработки, 2 ил. ментов дисков, и расположение всех их в наклонных пазах обеспечивают повышение жесткости и виброустойчивости режущего инструмента, что, в С В О Й очередь, обеспечивает возможность повышения режимов фрезерования, а следовательно, и производительности обработки. Ф о р м у л а и з о б р е т е н и я Копировальная фреза, содержащая корпус со сферическ-зй головкой, в пазах которой установлены режущие пластинки с дугообразными режущими кромками, расположенные в плоскости осевого сечения фрезы„ причем пазы выполнены наклонными таким образом, что расстояние от оси фрезы до дна паза увеличивается в направлении хвостовика» о т л и ч а ю щ а я с я тем, что, с целью повышения производительности обработки путем повышения жесткости и виброустойчивости конструкции, режущие элементы выполнены в виде сег 1572767 ментов дисков, при этом все пазы корпуса под режущие элементы выполнены наклонными, а их донья выполнены плоскими на всем протяжении. 6 Фиг! Л Редактор О.Головач Составитель А.Максимов Техред М.Ходанич Корректор Э.Лончакова Заказ 1609 Тираж 681 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
