Вивантажувальний елеватор коренезбиральної машини
Номер патенту: 8514
Опубліковано: 30.09.1996
Автори: Аванесов Юрій Борисович, Кузьмінов Вадим Георгійович, Щурик Віталій Миколайович, Малік Афанасій Петрович, Кривогов Микола Іванович, Покуса Олексій Олександрович, Лень Яків Якович, Жерновий Олександр Миколайович
Формула / Реферат
1. Выгрузной элеватор кориеуборочной машины, содержащий шарнирно закрепленную на раме машины основную часть элеватора, соединенную с ней шарнирно концевую часть, гидроцилиндры управления основной и концевой частями элеватора, соединенные магистралями с гидрораспределителем, отличающийся тем, что, с целью снижения повреждений корнеплодов и повышения производительности путем раздельного управления основной и концевой частями элеватора, между гидроцилиндром управления концевой частью элеватора и гидрораспределителем установлен гидропереключатель.
2. Элеватор по п. 1, отличающийся тем, что гидроцилиндр управления концевой частью элеватора подключен к магистрали закрытия боковых подгребающих щитков машины.
Текст

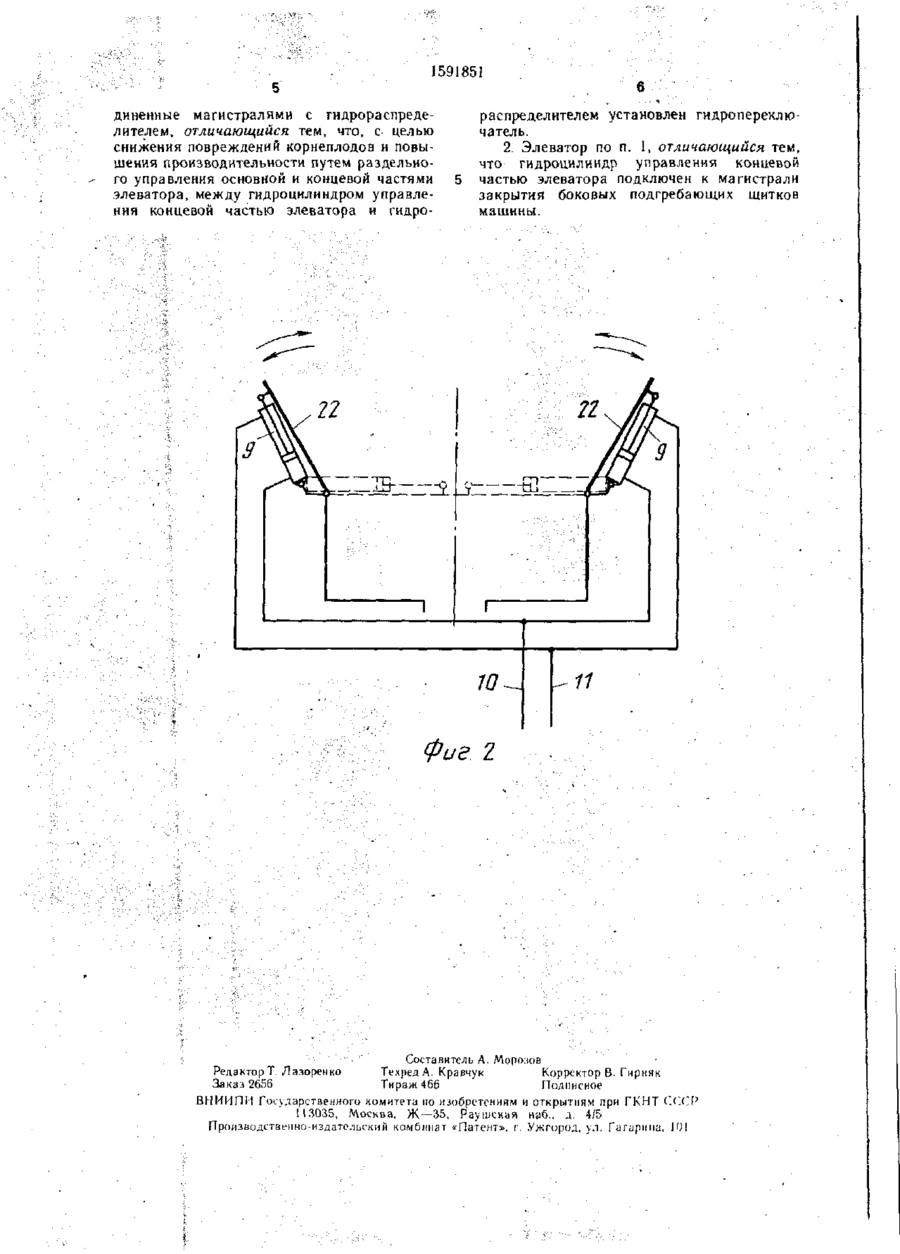

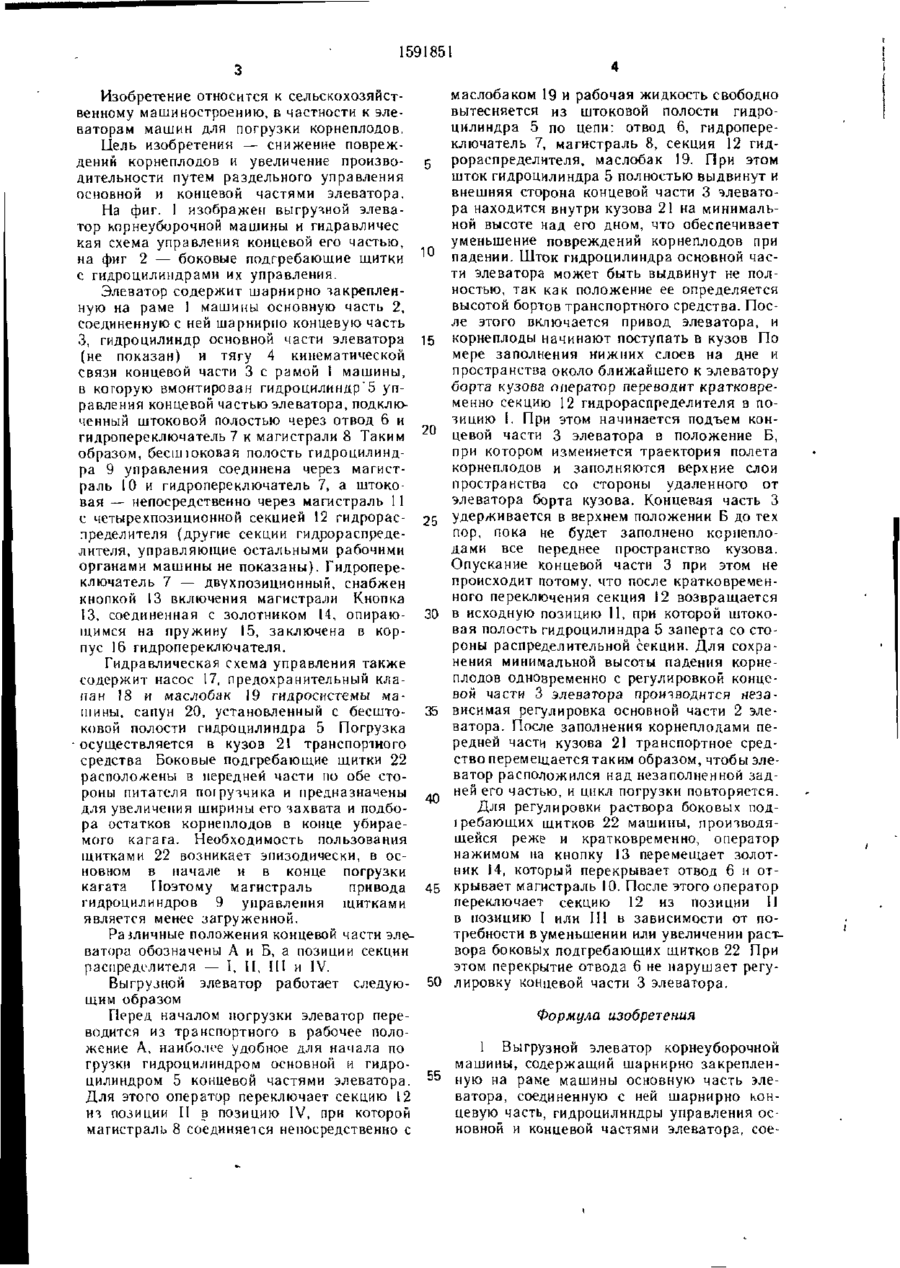

Изобретение относится к сельскохозяй сгвенному машиностроению Цель изобрете ния — снижение повреждений корнеплодов и увеличение производительности путем раздельного управления основной и концевой частями элеватора Элеватор содержит шарнирно закрепленные на раме 1 машины основную часть 2, соединенную с ней шарнирно концевую часть 3, гидроцилигдры основной части элеватора и тягу 4, в которую вмонтирован \ идроцилиндр 5 Бесштоковая полость гидроцилиндра 9 управления боковыми подгребающими щитками соединена через магистраль 10 и гидропереключатель 7, а штоковая — через магистраль 11 открытия боковых подгребающих щитксв с гидрораспределителем 12 Необходимость пользава ния боковыми щитками возникает эпизоди чески — в начале и кочце погрузки \ І п ф-лы, 2 ил СО О) ' о 1591851 Изобретение относится к сельскохозяйственному машиностроению, в частности к элеваторам машин для погрузки корнеплодов. Цель изобретения — снижение повреждений корнеплодов и увеличение произво- 5 дительности путем раздельного управления основной и концевой частями элеватора. На фиг. 1 изображен выгрузной элеватор корнеуборочной машины и гидравличес кая схема управления концевой его частью, на фиг 2 — боковые подгребающие щитки ' с гидроцилиндрами их управления. Элеватор содержит шарнирно закрепленную на раме 1 машины основную часть 2, соединенную с ней шарнирно концевую часть 3, гидроцилиндр основной части элеватора 15 (не показан) и тягу 4 кинематической связи концевой части 3 с рамой 1 машины, в которую вмонтирован гидроцилиндр'5 управления концевой частью элеватора, подключенный штоковой полостью через отвод 6 и гидропереключатель 7 к магистрали 8 Таким 2 0 образом, бесшюковая полость гидроцилиндра 9 управления соединена через магистраль 10 и гидропереключатель 7, а штоковая — непосредственно через магистраль 11 с четырехпозиционной секцией 12 гидрорас- 25 пределителя (другие секции гидрораспределителя, управляющие остальными рабочими органами машины не показаны). Гидропереключатель 7 — двухпозиционный, снабжен кнопкой 13 включения магистрали Кнопка 13, соединенная с золотником 14, опирающимся на пружину 15, заключена в кор- 30 пус 16 гидропереключателя. Гидравлическая схема управления также содержит насос 17, предохранительный клапан 18 и маслобак 19 гидросистемы машины, сапун 20, установленный с бесштоковой полости гидроцилиндра 5 Погрузка осуществляется в кузов 21 транспортного средства Боковые подгребающие щитки 22 расположены в передней части по обе стороны питателя поірузчика и предназначены для увеличения ширины его захвата и подбора остатков корнеплодов в конце убираемого кагага. Необходимость пользования щитками 22 возникает эпизодически, в основном в начале и в конце погрузки кагата Поэтому магистраль привода гидроцилиндров 9 управления щитками является менее загруженной. Различные положения концевой части элеватора обозначены А и Б, а позиции секции распределителя — I, II, III и IV. Выгрузной элеватор работает следующим образом Перед началом погрузки элеватор переводится из транспортного в рабочее положение А, наиболее удобное для начала по грузки гидроцилиндром основной и гидроцилиндром 5 концевой частями элеватора. Для этого оператор переключает секцию 12 из позиции II в позицию IV, при которой магистраль 8 соединяется непосредственно с 35 ._ 45 50 маслобаком 19 и рабочая жидкость свободно вытесняется из штоковой полости гидроцилиндра 5 по цепи: отвод 6, гидропереключатель 7, магистраль 8, секция 12 гидрораспределнтеля, маслобак 19. При этом шток гидроцилиндра 5 полностью выдвинут и внешняя сторона концевой части 3 элеватора находится внутри кузова 21 на минимальной высоте над его дном, что обеспечивает уменьшение повреждений корнеплодов при падении. Шток гидроцилиндра основной части элеватора может быть выдвинут не полностью, так как положение ее определяется высотой бортов транспортного средства. После этого включается привод элеватора, и корнеплоды начинают поступать в кузов По мере заполнения нижних слоев на дне и пространства около ближайшего к элеватору борта кузова оператор переводит кратковременно секцию 12 гидрораспределителя в позицию I. При этом начинается подъем конце вой части 3 элеватора в положение Б, при котором изменяется траектория полета корнеплодов и заполняются верхние слои пространства со стороны удаленного от элеватора борта кузова. Концевая часть 3 удерживается в верхнем положении Б до тех пор, пока не будет заполнено корнеплодами все переднее пространство кузова. Опускание концевой части 3 при этом не происходит потому, что после кратковременного переключения секция 12 возвращается в исходную позицию II, при которой штоковая полость гидроцилиндра 5 заперта со стороны распределительной секции. Для сохранения минимальной высоты падения корнеплодов одновременно с регулировкой концевой части 3 элеватора производится независимая регулировка основной части 2 элеватора. После заполнения корнеплодами передней части кузова 21 транспортное средство перемещается таким образом, чтобы элеватор расположился над незаполненной задней его частью, и цикл погрузки повторяется. Для регулировки раствора боковых подіребающих щитков 22 машины, производящейся реже и кратковременно, оператор нажимом на кнопку 13 перемещает золотник 14, который перекрывает отвод 6 и открывает магистраль 10. После этого оператор переключает секцию 12 из позиции II в позицию I или III в зависимости от потребности в уменьшении или увеличении раствора боковых подгребающих щитков 22 При этом перекрытие отвода 6 не нарушает регулировку концевой части 3 элеватора. Формула изобретения 1 Выгрузной элеватор корнеуборочной машины, содержащий шарнирно закреплен55 ную на раме машины основную часть элеватора, соединенную с ней шарнирно концевую часть, гидроцилиндры управления основной и концевой частями элеватора, сое 1591851 диненные магистралями с гидрораспределителем, отличающийся тем, что, с целью снижения повреждений корнеплодов и повышения производительности путем раздельного управления основной и концевой частями элеватора, между гидроцилиндром управления концевой частью элеватора и гидро 6 распределителем установлен гидропереключатель. 2. Элеватор по п. 1, отличающийся тем, что гидроцилиндр управления концевой частью элеватора подключен к магистрали закрытия боковых подгребающих щитков машины. 22 ГС 10 11 фиг 2 Составитель А. Морозов Техред А. Кравчук Корректор В. Гирняк Тираж 466 Подписное ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР II3035, Москва, Ж — 3 5 , Раушская наб., д. 4/5 Производственно-издатслы-кий комбинат «Патент», г. Ужгород, ул. Гагарина. І0І Редактор Т. Лазореико Заказ 2656
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterunloading elevator of root-harvesting machine
Автори англійськоюKryvohov Mykola Ivanovych, Malik Afanasii Petrovych, Zhernovyi Oleksandr Mykolaiovych, Kuzminov Vadym Heorhiiovych, Pokusa Oleksii Oleksandrovych, Avanesov Yurii Borysovych, Len Yakiv Yakovych, Schuryk Vitalii Mykolaiovych
Назва патенту російськоюВыгрузной элеватор корнеуборочной машины
Автори російськоюКривогов Николай Иванович, Малик Афанасий Петрович, Жерновой Александр Николаевич, Кузьминов Вадим Георгиевич, Покуса Алексей Александрович, Аванесов Юрий Борисович, Лень Яков Яковлевич, Щурик Виталий Николаевич
МПК / Мітки
МПК: A01D 33/10
Мітки: вивантажувальний, коренезбиральної, машини, елеватор
