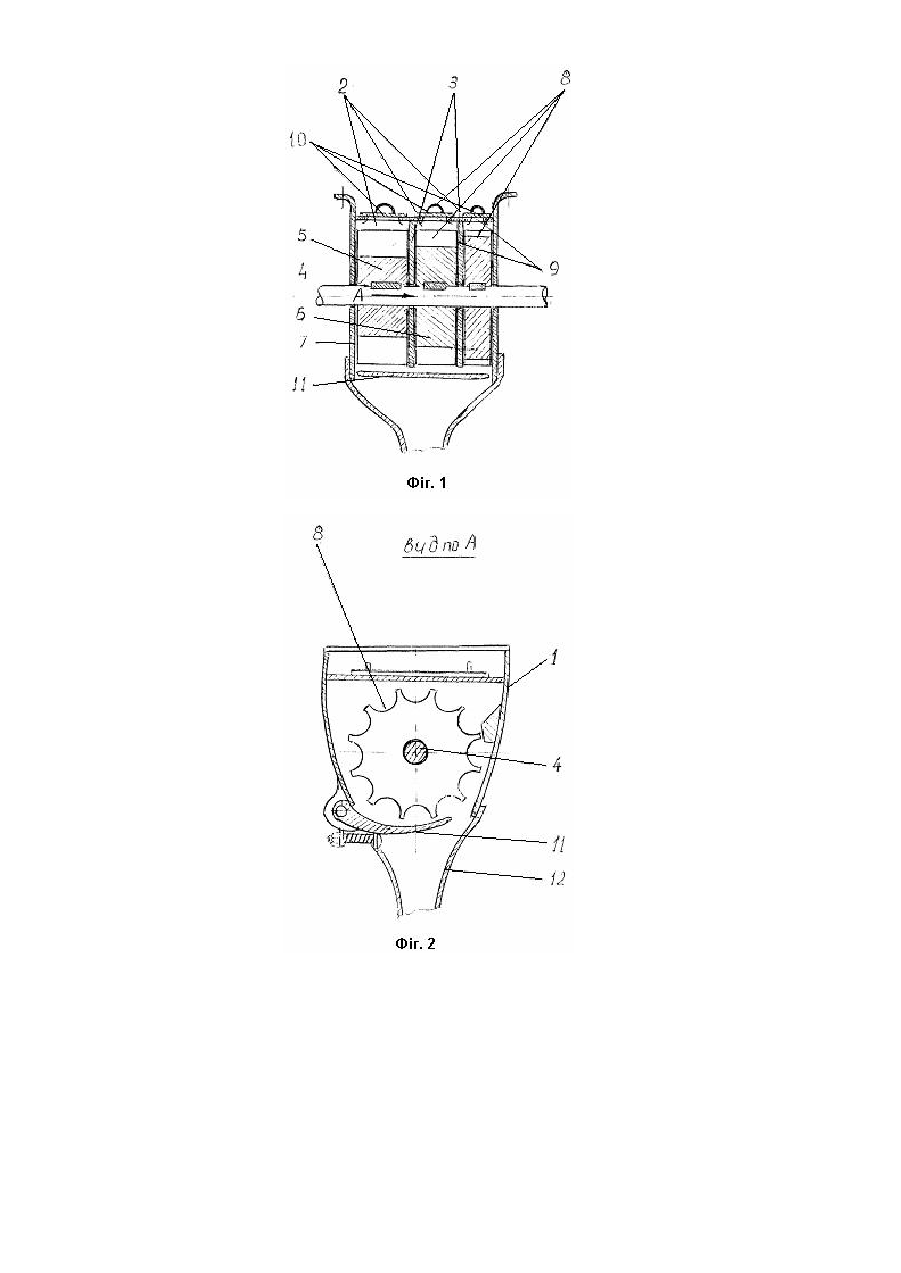

Універсальний котушковий висівний апарат

Корисна модель відноситься до сільгоспмашинобудування і використовується в сільському господарстві, зокрема в малих фермерських господарствах та на присадибних ділянках. Всі відомі котушкові висівні апарати призначені для висіву визначеного за розмірами насіння. Вони не є універсальними. Для висіву різного за розмірами насіння сільськогосподарських культур на сівалках використовуються різні котушкові висівні апарати, жолобки яких мають різну місткість. Для великого за розмірами насіння, наприклад, квасоля, використовуються котушкові висівні апарати, місткість жолобків яких є найбільша. Насіння середнього розміру, до якого відносяться всі зернові, зернобобові та круп'яні культури, висівається сівалками з висівними апаратами, місткість жолобків яких є середньою. А культури з малими розмірами насіння, до яких відносяться більшість трав, окремі городні та інші культури, дозуються котушковими висівними апаратами, жолобки яких мають найменшу місткість. У зв'язку з цим сільгоспбудівна промисловість випускає окремі сівалки для різних культур, а відповідно і в господарствах необхідно мати декілька сівалок для вирощування різних сільськогосподарських культур, що відображається на собівартості вирощуваємих культур. Найближчим аналогом (прототипом) прийнято відомий котушковий висівний апарат [патент №46350 А України, МПК 7 А01С 7/12], який має корпус, в якому на валу встановлена жолобчаста котушка, а під корпусом встановлено регулюючий клапан. При цьому цей висівний апарат також не є універсальним і може використовува тись для висіву певних за розмірами насіння сільськогосподарських культур. Для висіву культур, які за розмірами насіння значно відрізняються також потрібні різні сівалки. При цьому собівартість продукції різних сільськогосподарських культур, що вирощуються в господарстві, особливо на малих за розмірами площах, також буде підвищеною і тому цей недолік при застосуванні таких висівних апаратів теж не виключається. Задача корисної моделі полягає в розробці нової конструкції універсального котушкового висівного апарата, за допомогою якого можна висівати насіння різних культур, що буде впливати на зменшення витрат коштів на використання техніки, яка застосовується при вирощуванні сільськогосподарських культур, що відповідно відображається на собівартості продукції, яка при цьому отримується. Задача корисної моделі вирішується завдяки тому, що універсальний котушковий висівний апарат має корпус, жолобчасту котушку, вал, регулюючий клапан, який відрізняється тим, що його корпус має три відділення, відокремлені один від одного перегородками, причому кожне з них зверху має вікно для проходу насіння і кришкузаглушку, і в кожному відділенні встановлені жолобчасті котушки з різною місткістю жолобків. Завдяки такому конструктивному вирішенню універсального котушкового висівного апарата є можливість використовува ти одну сівалку при сівбі практично всіх сільськогосподарських культур, що дозволяє скоротити витрати коштів на придбання потрібної кількості посівної техніки для господарства, особливо це важливо для малих фермерських господарств. Отже, при цьому є можливість вирощува ти різні сільськогосподарські культури з використанням обмеженої кількості посівної техніки в малих фермерських господарствах зі зменшенням витрат коштів. Приклад запропонованої корисної моделі універсального котушкового висівного апарата показано на кресленнях, де на Фіг.1 показано поперечний переріз універсального котушкового висівного апарата, на Фіг.2 вид А цього апарата. Універсальний котушковий висівний апарат має корпус 1 з трьома відділеннями 2, які відокремлені одне від одного перегородками 3, через всі три відділення 2 проходить вал 4, на якому в відділеннях 2 встановлені жолобчасті котушки 5, 6 та 7, причому жолобчаста котушка 5 має найбільшу місткість жолобків 8, котушка 6 має середню місткість жолобків 8, а котушка 7 має найменшу місткість жолобків 8. Корпус 1 зверху в кожному відділенні 2 має вікно 9 для проходу насіння і кришку-заглушку 10. Під жолобчастими котушками 5, 6 і 7 змонтовано загальний регулюючий клапан 11 а також насіннєпровід 12. Робота запропонованого універсального котушкового висівного апарата здійснюється таким чином. Насіння з насіннєвого ящика сівалки (на кресленні не наведено) через одне із вікон 9 з відкритою кришкою-заглушкою 10, що відповідає розмірам насіння, що висівається, попадає до відповідної жолобчастої котушки 5, 6 або 7 і при обертанні вала 4 насіннявідповідною котушкою дозує потрібну норму висіву насіння, яке попадає в насіннєпровід 12 і потім заробляється сошником в грунт. В залежності від розмірів висіваємого насіння регулюється необхідна відстань між регулювальним клапаном 11 і котушками 5, 6 і 7. Привод вала 4 здійснюється від опорного колеса сівалки через коробку зміни передач, на який встановлюється необхідне передатне відношення відповідне потрібній нормі висіву насіння. При посіві іншої культури відкривається відповідне вікно 9 кришкою-заглушкою 10. Встановлюється відповідна розмірам насіння відстань між регулюючим клапаном 11 і котушками 5, 6 і 7 і регулюється на коробці зміни передач необхідне передатне співвідношення відповідне потрібній нормі висіву насіння.
