Плавучий шламозаборний пристрій

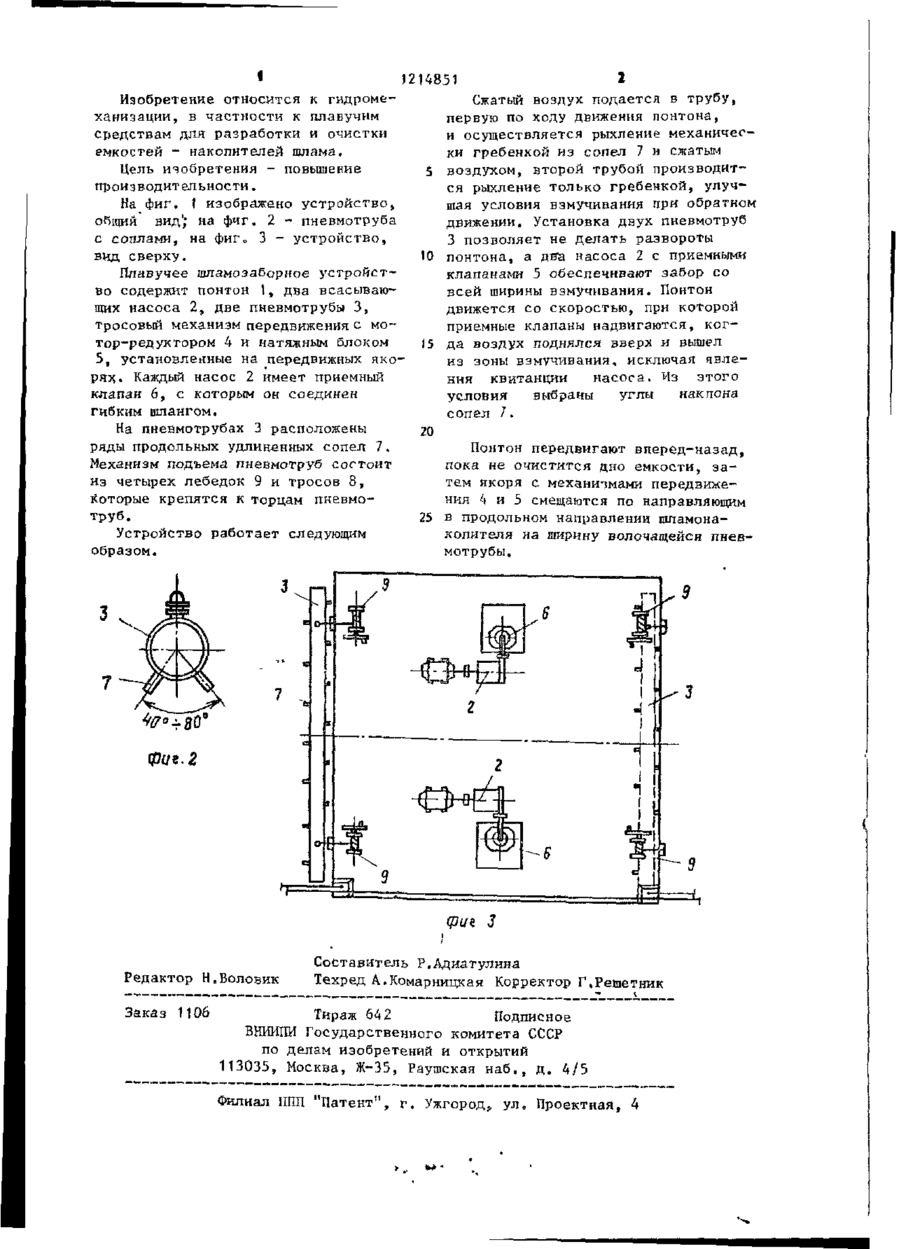

1. ПЛАВУЧЕЕ ШЛАМОЗАБОРНОЕ УСТРОЙСТВО, содержащее корпус, при вод передвижения устройства, всасывающие насосы, грунтозаборные узлы, установленные перпендикулярно движению корпуса, рыхлители, каждый из которых включает трубчатый коллектор с рядом насадок по его длине, сообщенный с нагнетательным насосом, и механизмы подъема грунтозаборных узлов и рыхлителей, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, рыхлители размещены на противоположных сторонах корпуса, а грунтозаборные узлы в его центре, причем рыхлители и с польэораны волочащего типа и коло лектор каждого из них снабжен друS гим рядом сопл. 2. Устройство по п . 1, о т л и ч а ю щ е е с я тем, что ряды сопл на коллекторе установлены под углом 40-80°. эо ШПОМ Фи*.! f 1214851 Изобретение относится к гидромеханизации, в частности к плавучим средствам для разработки и очистки емкостей - накопителей шлама. Цель изобретения - повышение производительности. На фиг, 1 изображено устройство» оСнций вид'; на фчг. 2 - пневмотруба с соплами, на фиг о 3 - устройство, вид сверху. Плавучее шламозаборное устройство содержит понтон 1, два всасывающих насоса 2, две пкевмотрубы 3, тросовый механизм передвижения с мотор-редуктором 4 и натяжным блоком 5, установленные на передвижных яко рях. Каждый насос 2 имеет приемный клапан 6, с которым он соединен гибким шлангом. На пневмотрубах 3 расположены ряды продольных удлиненных сопел 7. Механизм подъема пневмотруб состоит иэ четырех лебедок 9 и тросов 8, Которые крепятся к торцам пневмотруб. Устройство работает следующим образом. 2 Сжатый воздух подается в трубу, первую по ходу движения понтона, и осуществляется рыхление механически гребенкой из сопел 7 и сжатым 5 воздухом, второй трубой производится рыхление только гребенкой, улучшая условия взмучивания при обратном движении. Установка двух пневмотруб 3 позволяет не делать развороты 10 понтона, а дв'а насоса 2 с приемными клапанами 5 обеспечивают забор со всей ширины взмучивания. Понтон движется со скоростью, при которой приемные клапаны надвигаются, ког15 да воздух поднялся вверх и вышел из зоны взмучивания, исключая явления квитанции насоса. Из этого условия выбраны углы наклона сопел 1. 20 Понтон передвигают вперед-назад, пока не очистится дно емкости, затем якоря с механтмами передвижения 4 и 5 смещаются по направляющим 25 в продольном направлении шламонакопителя на ширину волочащейся пневмотрубы. 9 (put 3 і і Редактор Н.Воловик Заказ 1106 Составитель Р.Адиатулина Техред А.Комарницкая Корректор Г.Решетник Тираж 64 2 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ІІПП "Патент", г. Ужгород, ул. Проектная, 4
