Опорный стержневой изолятор, выполненный в виде тела вращения с кольцевыми ребрами на его поверхности и металлических фланцев, охватывающих изоляционное тело с двух сторон, соединенных с последним при помощи связки, отличающийся тем, что величина расстояния от нижнего края верхнего фланца до верхнего края кольцевого ребра составляет не менее 20 мм.

Текст

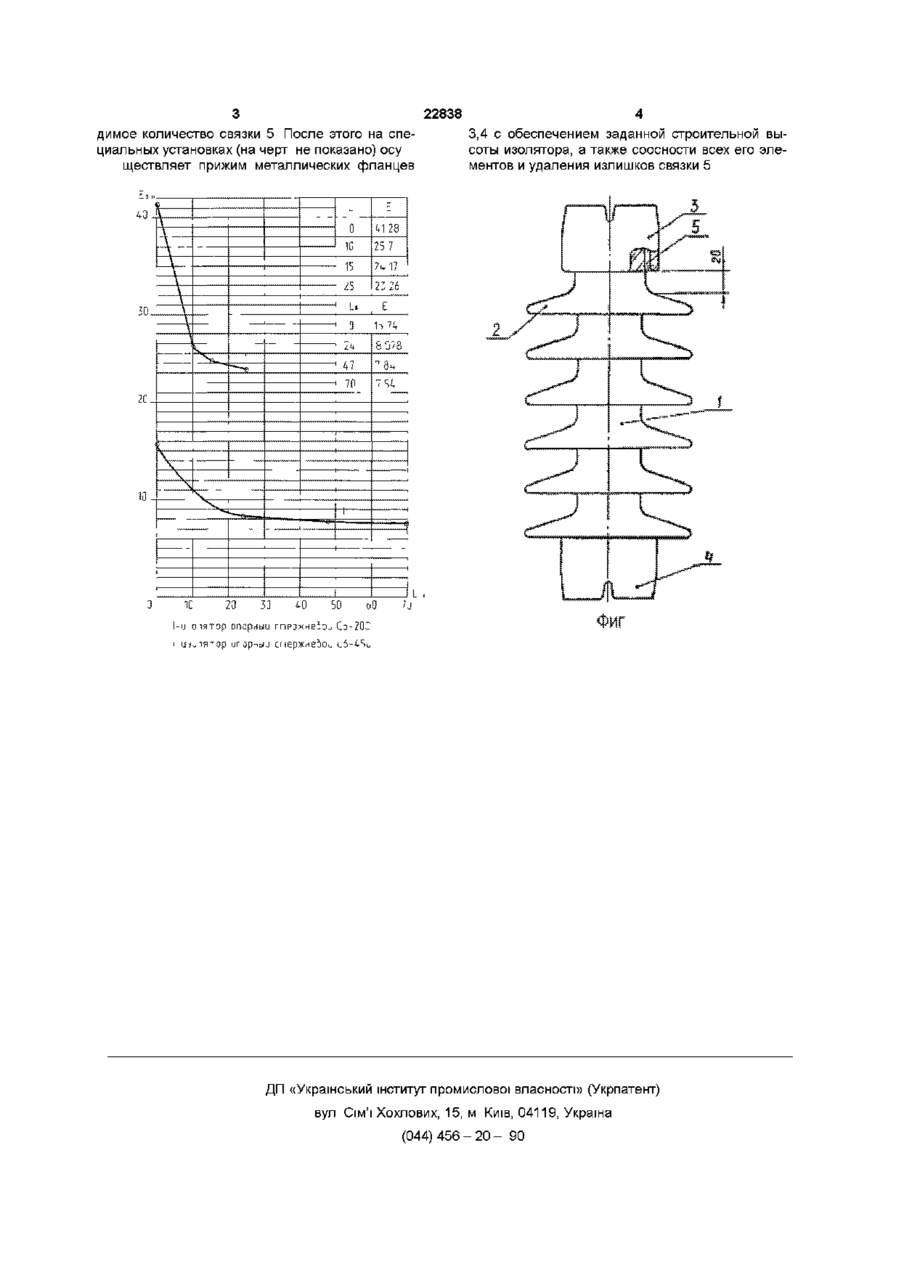

Опорный стержневой изолятор, выполненный в виде тела вращения с кольцевыми ребрами на его поверхности и металлических фланцев, охватывающих изоляционное тело с двух сторон, соединенных с последним при помощи связки, отличающийся тем, что величина расстояния от нижнего края верхнего фланца до верхнего края кольцевого ребра составляет не менее 20 мм менее 20мм Выполнение верхнего ребра на расстоянии не менее 20мм приводит к снижению напряженности электрического поля возле верхнего фланца, т е в зоне откуда начинается электрический разряд, не менее чем в 1,7 -ь 1,8 раза по сравнению с исполнением изолятора, когда верхнее ребро выполнено вплотную к краю фланца Удаление ребра от края фланца до расстояния в 20мм приводит к резкому снижению напряженности электрического поля Дальнейшее же удаление ребра от фланца не приводит к существенному снижению напряженности электрического поля Так удаление ребра на 70мм приводит к снижению напряженности в 1,1 раза (См приложение) Благодаря снижению напряженности электрического поля обеспечивается повышение электрических характеристик изоляторов и в первую очередь импульсного выдерживаемого напряжения Суть изобретения поясняется фигурой на которой представлен опорный стержневой изолятор Изолятор содержит изоляционное тело I, выполненное в виде тела вращения с кольцевыми ребрами 2, металлические фланцы 3 и 4, соединенные с изоляционным телом I связкой 5 Сборку изолятора осуществляют следующим образов На изоляционное тело I с кольцевыми ребрами 2 надевают металлические фланцы 3 и 4, предварительно положив в последние необхо О 00 го 00 З 22838 4 димое количество связки 5 После этого на спе3,4 с обеспечением заданной строительной выциальных установках (на черт не показано) осу соты изолятора, а также соосности всех его элеществляет прижим металлических фланцев ментов и удаления излишков связки 5 20 33 й отятор опорный ГПРЗХЧЄЇО» ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
