Спосіб автоматичного управління температурним режимом у високотемпературних печах

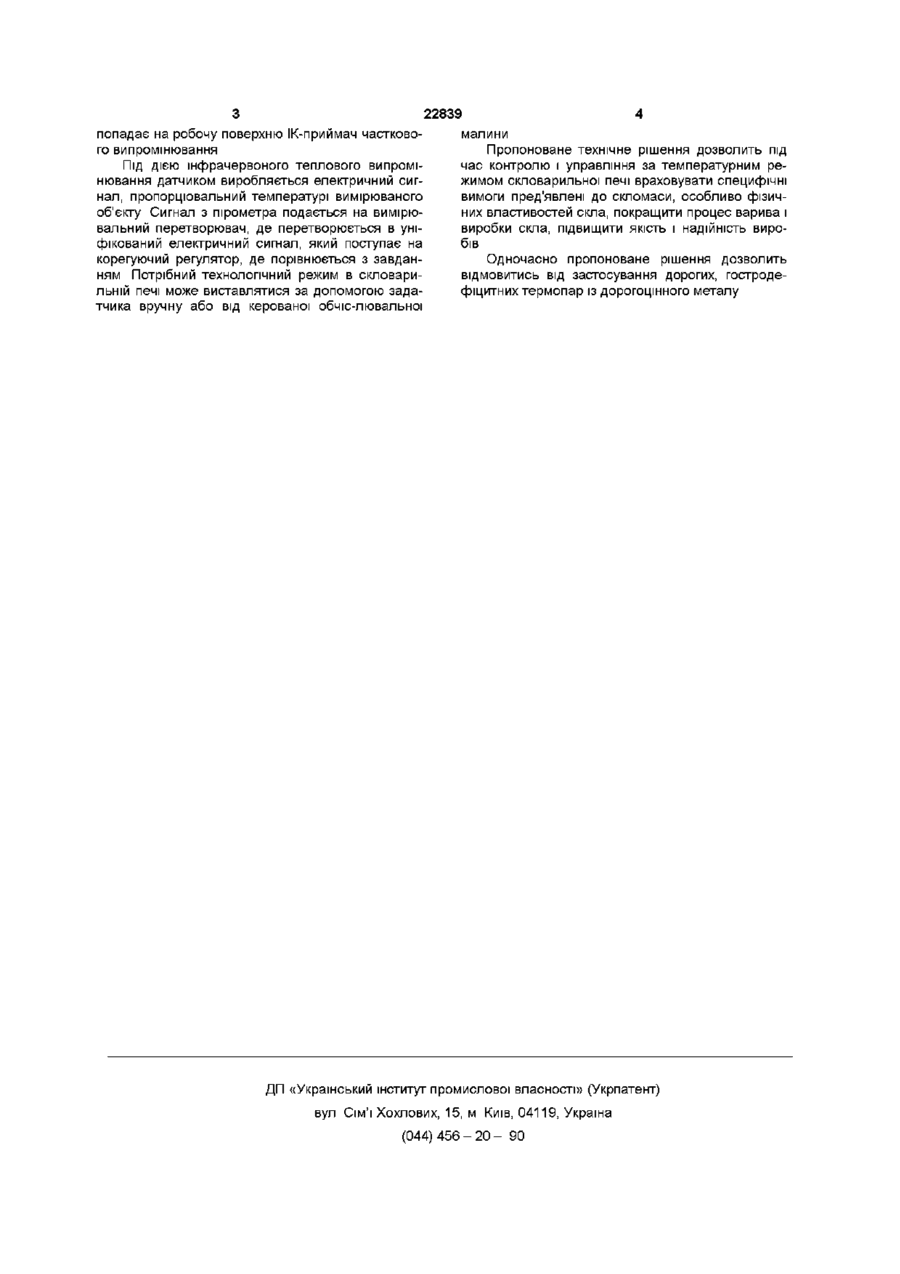

Спосіб автоматичного управління температурним режимом в високотемпературних печах, Винахід відноситься до скляної промисловості і може бути використаний в автоматичному регулюванні технологічного процесу варива скломаси в скловарильній печі Відомий спосіб автоматичного управління температурним режимом скловарильної печі шляхом підтримання температури у виробітній частині печі (див, авторське свідоцтво СРСР №447375 по М кл СОЗВ5/23, 1973) Цей метод оснований на вимірюванні температури скломаси за допомогою термопар, встановлених в каналі печі Недоліком даного способу являється те, що імпульс, який поступає з даних термопар, не дає повної інфорацм про якість скломас, так як враховує тільки и температурну характеристику, а не визначає передачу тепла з потоками скломаси, У той же час розташування термопар у скломасі являють собою технологічні труднощі і на надійне в експлуатації Прототипом являється спосіб автоматичного управління температурним режимом виробітної частини скловарильної печі з екраном (див авторське свідоцтво СРСР №568605 по М кл С 0 3 В 5/24, 1977) Спосіб полягає втому, що вимірювання температури скломаси здійснюють на виробці поверхневого шару Недоліком являється мала ефективність термопар, часті заміни їх, відсутність контакту із скломасою, так, як контроль температур проводиться тільки в газовому просторі печі, що не дає істиної величини температури скломаси, не забезпечує який полягає у вимірюванні температури в зонах печі, порівнянні цих параметрів із заданими, керуючій дії на витрату палива, яке подається до пальників, який відрізняється тим, що вимірювання температури здійснюють ІК-пірометрами часткового випромінювання в інфрачервоній області спектра від 4 до 8 мкм з попереднім пропусканням випромінювання через систему інфрачервоних фільтрів із фтористого ЛІТІЮ і кальцію створення температурних умов для варіння скла, В основу винаходу поставлено завдання створити такий спосіб управління температурним режимом скловарильної печі, який дозволить проводити контроль температури глибинних шарів скломаси, забезпечить створення оптимальних умов для варіння скла, покращить економічні показники роботи скловарених печей, економію енергетичних ресурсів за рахунок створення члигимального температурного режиму в скломасі і регулювання подачі гару на горіння в залежності від заданої температури печі, вирішення вказаного завдання забезпечується цим винаходом і полягає в тому, що в способі автоматичного управління температурним режимом скловаридьної печі, який полягає у вимірюванні температури в зонах печі, порівнянні цих параметрів їв заданими керуючої дії на витрату палива, яке подається до горілок, вимірювання температури здійснюють ІК- пірометрами часткового випромінювання в інфрачервоній області спектра від 4 до 8мкм з попереднім пропусканням випромінювання через систему інфрачервоних фільтрів із фтористого ЛІТІЯ і кальція Особливістю використання даних пірометрів полягає в тому, що вони дозволять визначити температуру скломаси на відстані по м тепловому випромінюванні, володіє швидкодією, забезпечує безперервну достовірну інформацію Суть винаходу полягає в такому Випромінювання від поверхневих шарів скла в скловарильній печі з глибини 0,12-0,9мм через систему ІК фільтрів із фтористого ЛІТІЯ і кальція О со 00 22839 попадає на робочу поверхню ІК-приймач часткового випромінювання Під ДІЄЮ інфрачервоного теплового випромінювання датчиком виробляється електричний сигнал, пропорцювальний температурі вимірюваного об'єкту Сигнал з пірометра подається на вимірювальний перетворювач, де перетворюється в уніфікований електричний сигнал, який поступає на корегуючий регулятор, де порівнюється з завданням Потрібний технологічний режим в скловарильній печі може виставлятися за допомогою задатчика вручну або від керованої обчіс-лювальної малини Пропоноване технічне рішення дозволить під час контролю і управління за температурним режимом скловарильної печі враховувати специфічні вимоги пред'явлені до скломаси, особливо фізичних властивостей скла, покращити процес варива і виробки скла, підвищити якість і надійність виробів Одночасно пропоноване рішення дозволить відмовитись від застосування дорогих, гостродефіцитних термопар із дорогоцінного металу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
