Пристрій автоматичного управління гідродинамічним режимом в апаратах з шнековими транспортуючими органами
Номер патенту: 9099
Опубліковано: 30.09.1996
Автори: Негода Федір Валентинович, Ладанюк Анатолій Петрович, Ельперін Ігор Володимирович, Коновалов Костянтин Володимирович
Формула / Реферат
Устройство автоматического управлення гидродинамическим режимом в аппаратах со шнековыми транспортирующими органами, содержащее первичный преобразователь уровня, блок задания, соединенный с компаратором, исполнительный механизм подачи поверхностно-активных веществ, отличающееся тем, что, с целью увеличения сахара за счет прогнозирования и ликвидации возникаемой пробки, оно содержит дополнительный преобразователь уровня и три последовательно соединенных таймера, при этом вход первого и выход третьего таймеров подсоединены соответственно к выходу и второму входу компаратора, третий и четвертый вход которого связаны с первичным и дополнительным преобразователями, причем выход второго таймера подключен к входу исполнительного механизма подачи поверхностно-активных веществ, а выход блока задания соединен с вторыми входами таймеров.
Текст

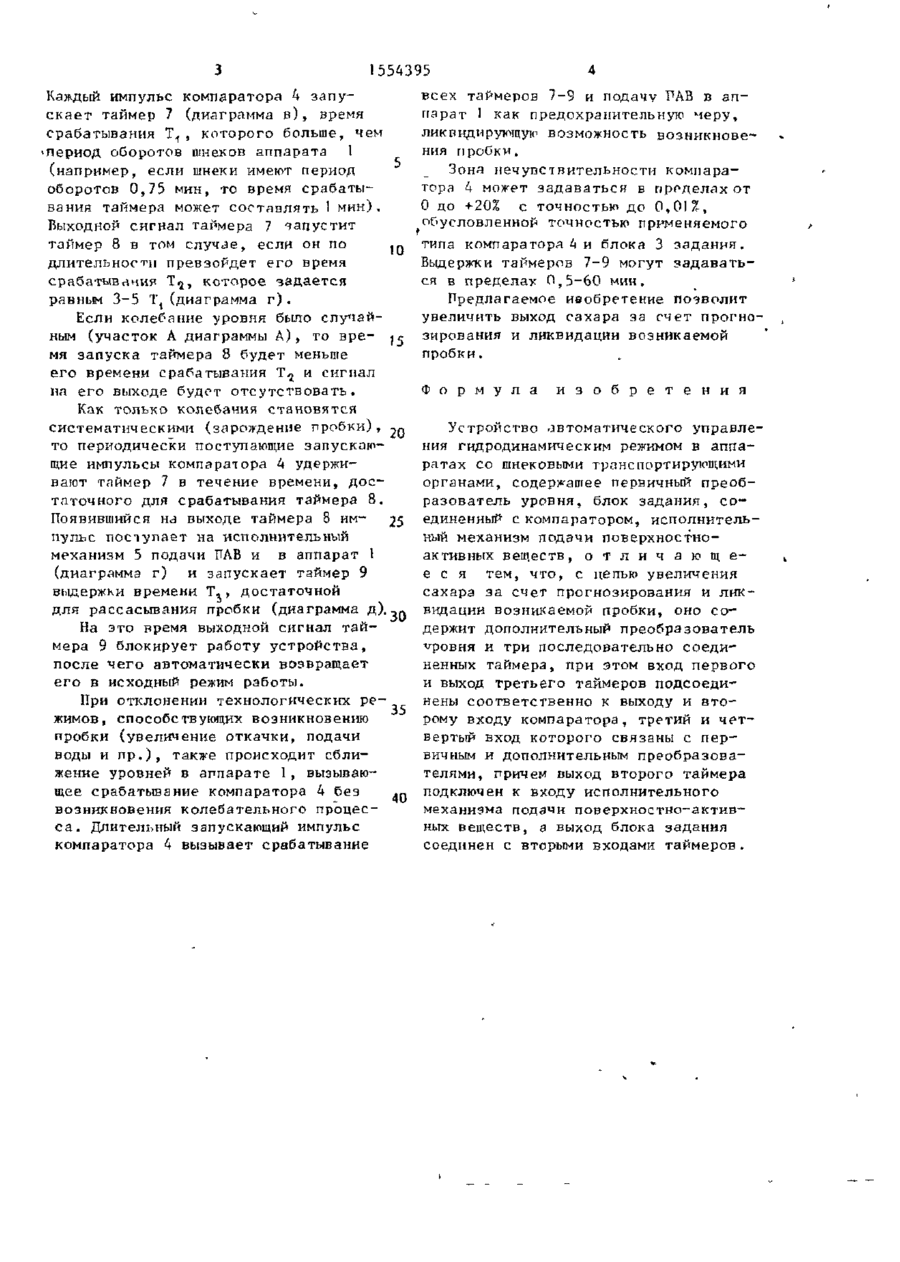

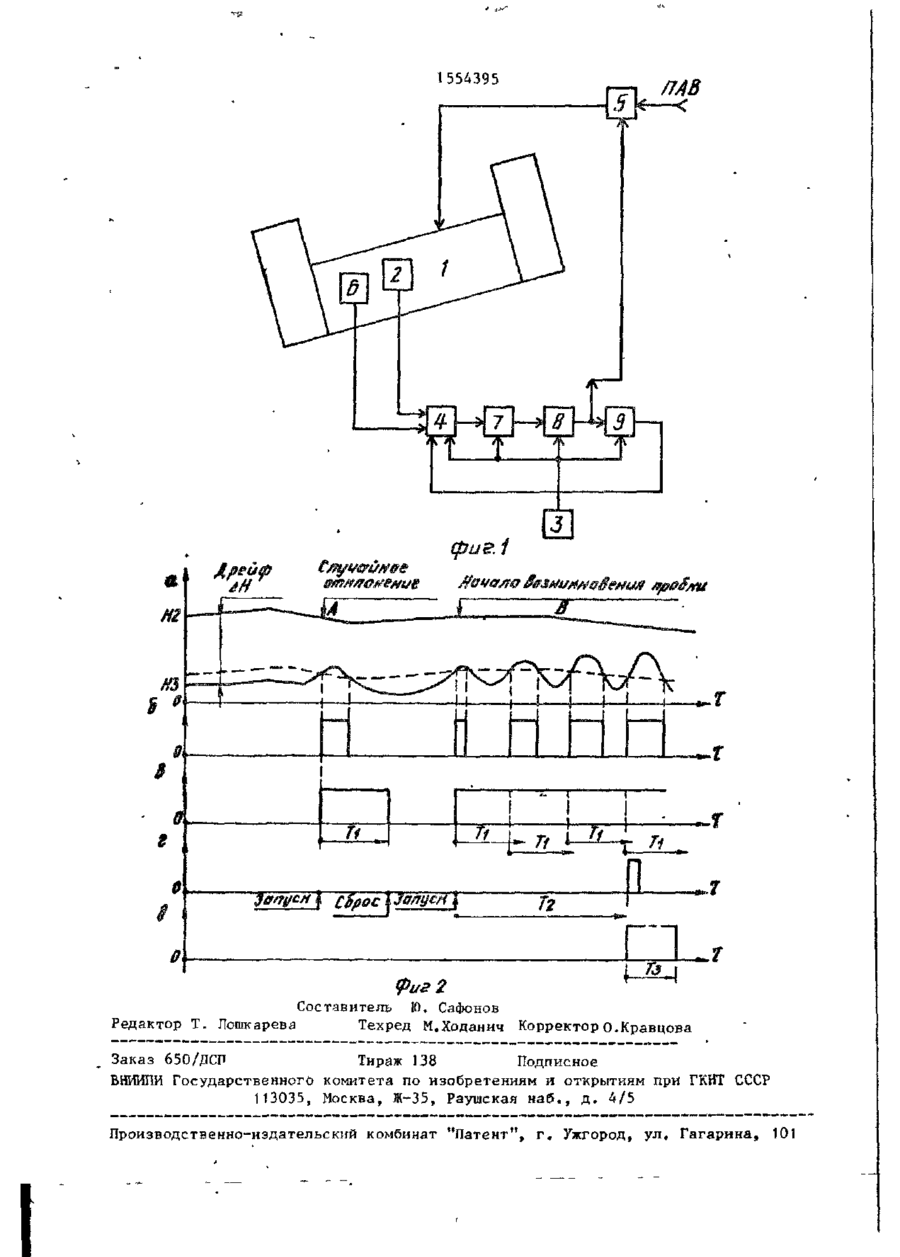

Изобретение относится к пищевой промышленности, а именно к автоматическому управлению процессом экстрагирования сахара из свеклы. Целью изобретения является увеличение выхо'да сахара за счет прогнозирования и ликвидации возникаемой пробки. Устройство содержит аппарат 1, первичный и дополнительный преобразователи 2, 6, блок 3 з а ^ н и я , компаратор 4 , исполнительный механизм 5 подачи поверхностно-активных вешеств и три последовательно соединенных таймера 7-9. 2 ил. с 8 Изобретение относится к пищевой промышленности, а именно к автоматическому управлению процессом экстрагирования сахара из свеклы. Целью изобретения является увеличение выхода сахара за счет прогнозирования и ликвидации возникаемой пробки. На фиг. 1 изображена блок—схема устройства; на фиг. 2 приведена импульсно-временная диаграмма работы устройства. Устройство автоматического управления гидродинамическим режимом с о держит І аппарат 1 со шнековыми транспортирующими органами, первичный преоС'разователъ 2 уровня, блок 3 задания, компаратор 4, исполнительный механизм 5 подачи поверхностно-активных веществ (FAB), дополнитетьный преобразователь 6 уровня и три последовательно соединенных таймера 7-9. Устройство работает следующим образом. 12-90 Уровни сокостружечной смеси в аппарате І непрерывно измеряются преобразователем 2 и блоком 3 и сравниваются между собой компаратором 4 в соответствии с задаваемой зоной нечувствительности АИ (Лиг,2, диаграмма а ) . При нормальном технологическом СП режиме и отсутствии пробки оба уровня могут изменяться одновременно в определенных пределах (дрейф средСО него уровня смеси в аппарате 1 ) , не превышая заданной зоны нечувствитеїхьиости, и сигнал на выходе компаратора 4 отсутствует. При возникновении пробки уровень в головной части аппарата 1 начинает понижаться, а в месте расположения преобразователя 2 возникают колебания уровня с нарастающей амплитудой (участок В, диаграмма а ) . Оба уровня начинают периодически сближаться, превышая заданную зону нечувствительности компаратора 4, что вызывает появление импульсов на его выходе (диаграмма б ) . со З 1554395 Каждый импульс компаратора 4 запускает таймер 7 (диаграмма в ) , время срабатывания Т 1 , которого больше, чем 'Период оборотов шнеков аппарата I (например, если шнеки имеют период оборотов 0,75 мин, то время срабатывания таймера может составлять I мин). Выходной сигнал таймера 7 запустит таймер 8 в том случае, если он по
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic control of hydrodynamical regime in apparatuses with screw transporting bodies
Автори англійськоюKonovalov Kostiantyn Volodymyrovych, Ladaniuk Anatolii Petrovych, Elperin Ihor Volodymyrovych
Назва патенту російськоюУстройство автоматического управления гидродинамическим режимом в аппаратах со шнековыми транспортирующими органами
Автори російськоюКоновалов Константин Владимирович, Ладанюк Анатолий Петрович, Эльперин Игорь Владимирович
МПК / Мітки
МПК: C13D 3/00
Мітки: органами, гідродинамічним, автоматичного, шнековими, режимом, транспортуючими, пристрій, управління, апаратах
Код посилання
<a href="https://ua.patents.su/4-9099-pristrijj-avtomatichnogo-upravlinnya-gidrodinamichnim-rezhimom-v-aparatakh-z-shnekovimi-transportuyuchimi-organami.html" target="_blank" rel="follow" title="База патентів України">Пристрій автоматичного управління гідродинамічним режимом в апаратах з шнековими транспортуючими органами</a>
