Установка для виробництва й подачі легких бетонів

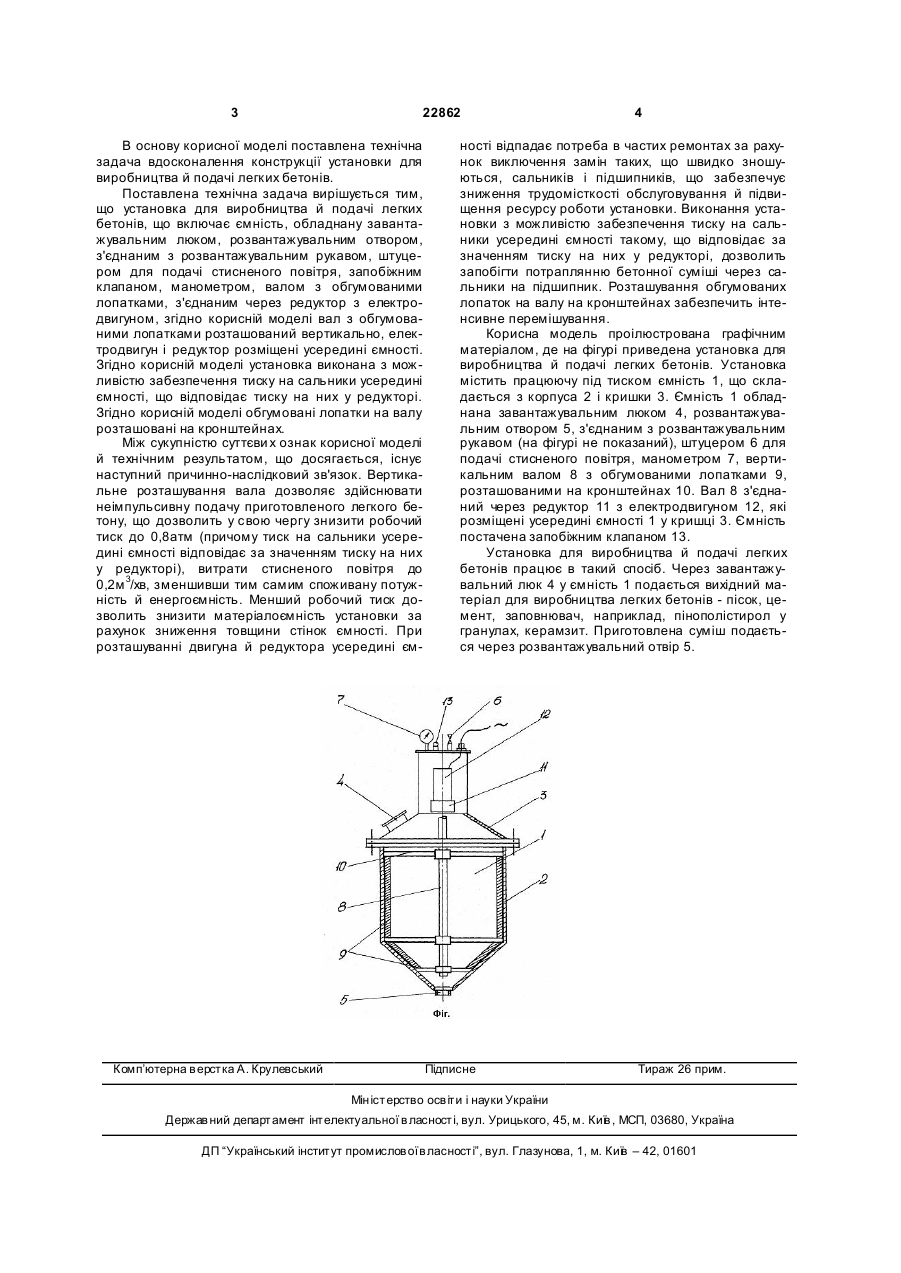

1. Установка для виробництва й подачі легких бетонів, що містить ємність, обладнану завантажувальним люком, розвантажувальним отвором, з'єднаним з розвантажувальним рукавом, штуцером для подачі стисненого повітря, запобіжним 3 22862 В основу корисної моделі поставлена технічна задача вдосконалення конструкції установки для виробництва й подачі легких бетонів. Поставлена технічна задача вирішується тим, що установка для виробництва й подачі легких бетонів, що включає ємність, обладнану завантажувальним люком, розвантажувальним отвором, з'єднаним з розвантажувальним рукавом, штуцером для подачі стисненого повітря, запобіжним клапаном, манометром, валом з обгумованими лопатками, з'єднаним через редуктор з електродвигуном, згідно корисній моделі вал з обгумованими лопатками розташований вертикально, електродвигун і редуктор розміщені усередині ємності. Згідно корисній моделі установка виконана з можливістю забезпечення тиску на сальники усередині ємності, що відповідає тиску на них у редукторі. Згідно корисній моделі обгумовані лопатки на валу розташовані на кронштейнах. Між сукупністю суттєви х ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Вертикальне розташування вала дозволяє здійснювати неімпульсивну подачу приготовленого легкого бетону, що дозволить у свою чергу знизити робочий тиск до 0,8атм (причому тиск на сальники усередині ємності відповідає за значенням тиску на них у редукторі), витрати стисненого повітря до 0,2м 3/хв, зменшивши тим самим споживану потужність й енергоємність. Менший робочий тиск дозволить знизити матеріалоємність установки за рахунок зниження товщини стінок ємності. При розташуванні двигуна й редуктора усередині єм Комп’ютерна в ерстка А. Крулевський 4 ності відпадає потреба в частих ремонтах за рахунок виключення замін таких, що швидко зношуються, сальників і підшипників, що забезпечує зниження трудомісткості обслуговування й підвищення ресурсу роботи установки. Виконання установки з можливістю забезпечення тиску на сальники усередині ємності такому, що відповідає за значенням тиску на них у редукторі, дозволить запобігти потраплянню бетонної суміші через сальники на підшипник. Розташування обгумованих лопаток на валу на кронштейнах забезпечить інтенсивне перемішування. Корисна модель проілюстрована графічним матеріалом, де на фігурі приведена установка для виробництва й подачі легких бетонів. Установка містить працюючу під тиском ємність 1, що складається з корпуса 2 і кришки 3. Ємність 1 обладнана завантажувальним люком 4, розвантажувальним отвором 5, з'єднаним з розвантажувальним рукавом (на фігурі не показаний), штуцером 6 для подачі стисненого повітря, манометром 7, вертикальним валом 8 з обгумованими лопатками 9, розташованими на кронштейнах 10. Вал 8 з'єднаний через редуктор 11 з електродвигуном 12, які розміщені усередині ємності 1 у кришці 3. Ємність постачена запобіжним клапаном 13. Установка для виробництва й подачі легких бетонів працює в такий спосіб. Через завантажувальний люк 4 у ємність 1 подається вихідний матеріал для виробництва легких бетонів - пісок, цемент, заповнювач, наприклад, пінополістирол у гранулах, керамзит. Приготовлена суміш подається через розвантажувальний отвір 5. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
