Пристрій з’єднувальний для лічильника води

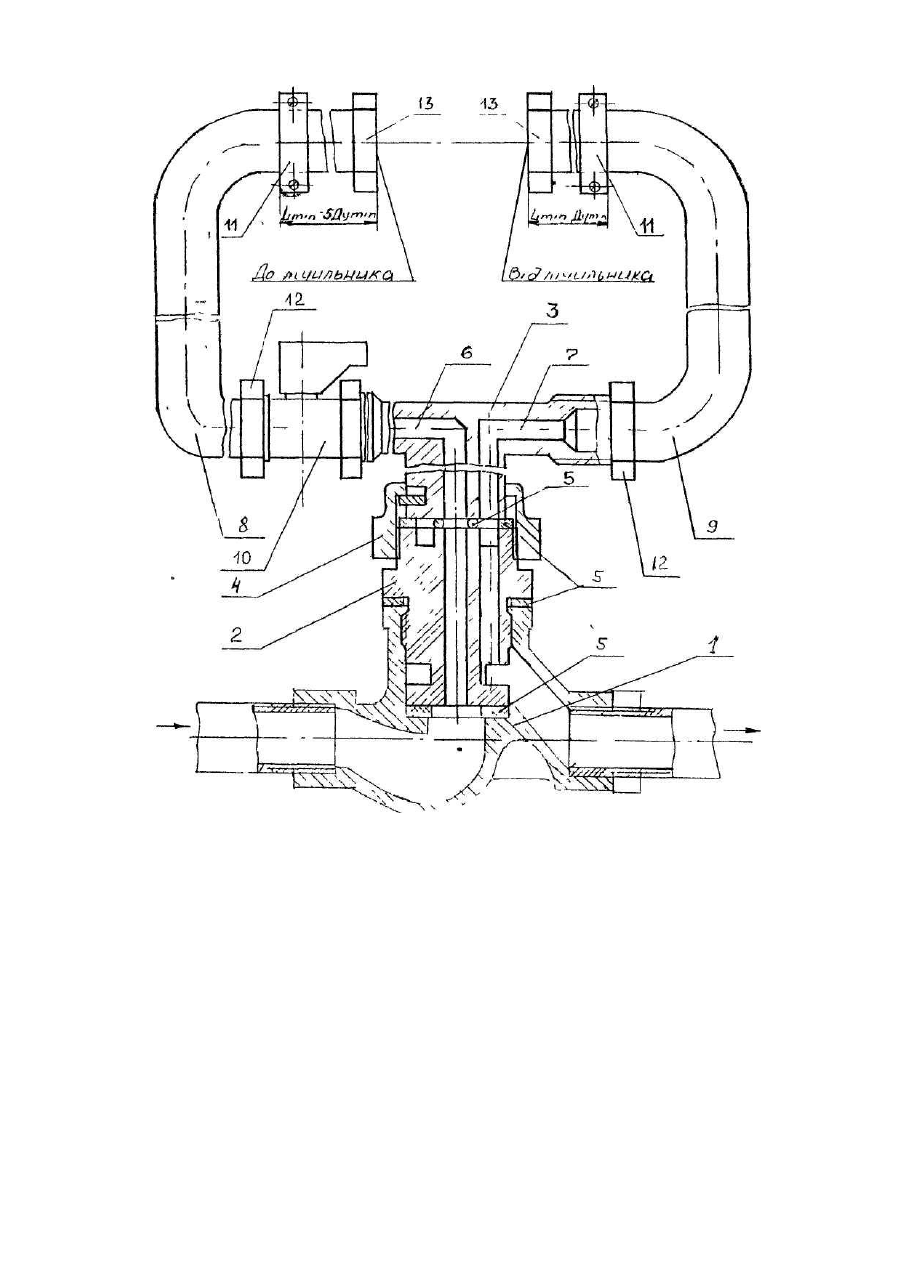

Корисна модель відноситься до пристроїв, що використовують при проведенні монтажних робіт, зокрема при встановленні контрольно - вимірювальних приладів на існуючих мережах холодного та гарячого водопостачання в житлово-комунальному господарстві, у даному випадку - для встановлення лічильників води. Відомий пристрій для закріплення лічильника води на опорі [Заявка ЄПВ № 0446538. - Р. Журнал "Изобретения стран мира", 1992, № 23, вип. 82, с. 58]. Пристрій за функціональним призначенням та конструкцією має вхідний та вихідний трубопроводи та канали проходження рідини. Пристрій – прототип не забезпечує вирішення поставленого технічного завдання – встановлення всіх сертифікованих в Україні типів лічильників води у с поживачів на існуючих внутрішньо-будинкових мережах на місце вентилів в будь-якому зручному місці при мінімальних витратах за рахунок спрощення технологи проведення монтажних робіт. В основу технічного рішення поставлено вирішення проблеми встановлення на діючих внутрішньобудинкових мережах постачання холодної та гарячої води, беспосередньо у споживача, лічильників води з використанням передбачених проектами та вже змонтованих при будівництві мережі вентилів. Одночасно, за мету поставлено вирішення завдання використання широкого спектру лічильників води сертифікованих в Україні. Вирішення такої технічної задачі поряд з технічним має значний економічний ефект. Поставлене технічне завдання досягнуто тим, що пристрій з'єднувальний для лічильника води, який має корпус (див. креслення, що складається з штоку 2 І головки 3, які з'єднані між собою за допомогою муфти 4 І ущільнені прокладками 5, а всередені два наскрізніх канали протоку води - вхідний 6 і вихідний 7, при цьому, нижня зовнішня частина корпусу має діаметр і різьбу, що відповідає діаметру і різьбі отвору в корпусі 1, передбаченого для головки вентиля, замість якої встановлюють пристрій з'єднувальний. Вхідний 61 вихідний 7 канали протоку води за межами корпусу мають продовження, конструктивно виконане у вигляді гнучких трубопроводів, відповідно, 8 та 9„ з різьбовими елементами з'єднання 12 та 13. На вхідному каналі 6 протоку води встановлено кран 10, який забезпечує можливість перекриття доступу до лічильника води на період проведення профілактичних, ремонтних та Інших робіт на обладнанні, яке встановлене на мережі водопостачання у споживача. Кронштейни 11 дозволяють фіксувати необхідні прямі ділянки на гнучкому трубопроводі, передбачені державним стандартом при виконанні монтажних робіт при встановленні лічильників. Принцип дїї запропонованого пристрою з'єднувального для лічильника води такий: після встановлення на місце демонтованої головки вентиля пристрою з'єднувального вода по вхідному каналу 6 через кран 10, за умови його відкритого положення, та гнучкий трубопровід 8 поступає на вхідний патрубок лічильника і далі, через вихідний патрубок лічильника - в гнучкий трубопровод 9, по вихідному каналу 7 - в існуючий трубопровод на споживання. Різьбова частина корпусу пристрою з'єднувального виконана відповідно до діаметру реально Існуючих серійних вентилів (наприклад, Ду 15, Ду 20), що вже змонтовані на Існуючих мережах. Технологія виготовлення корпусу І окреміх вузлів пристрою з'єднувального дозволяє виробляти всі необхідні типові розміри, що робить пристрій універсальним. Таким же вимогам відповідає можливість зміни діаметру та форми закінчень гнучких трубопроводів, якими підключають лічильник, що забезпечує використання різних типів лічильників. Гнучкість та змінна довжина трубопроводів дозволяє встановити лічильник там де це можливо чи необхідно споживачу. На кресленні приведено загальний вигляд пристрою, його складових вузлів і взаємне їх розташування, що надає можливість цілковитого І часткового уявлення пристрою. Промислове виробницствота можливість промислового впровадження пристрою підтверджено експериментальним шляхом: матеріали для виготовлення корпусу -бронза, латунь; для гнучких трубопроводів - мідь та Інші матеріали широкого промислового вжитку, що відповідають вимогам екології, санітарним вимогам та мають відповідні технічні параметри щодо водопроводної мережі. Ці матеріали та технології виготовлення широко використовують в промисловості. На Київському заводі "Промарматура" виготовлено та випробувано дослідний зразок пристрою. Ведеться підготовка до випуску експериментальної партії. Попередній маркетинг на предмет попиту цього пристрою, з урахуванням незначної вартості, простоти його встановлення та обслуговування підтвердив його потребу у кількості близько 500 тис. штук лише в місті Києві. Це підтверджує відповідність технічного рішення умові промислово придатної.
