Радіальний вентилятор

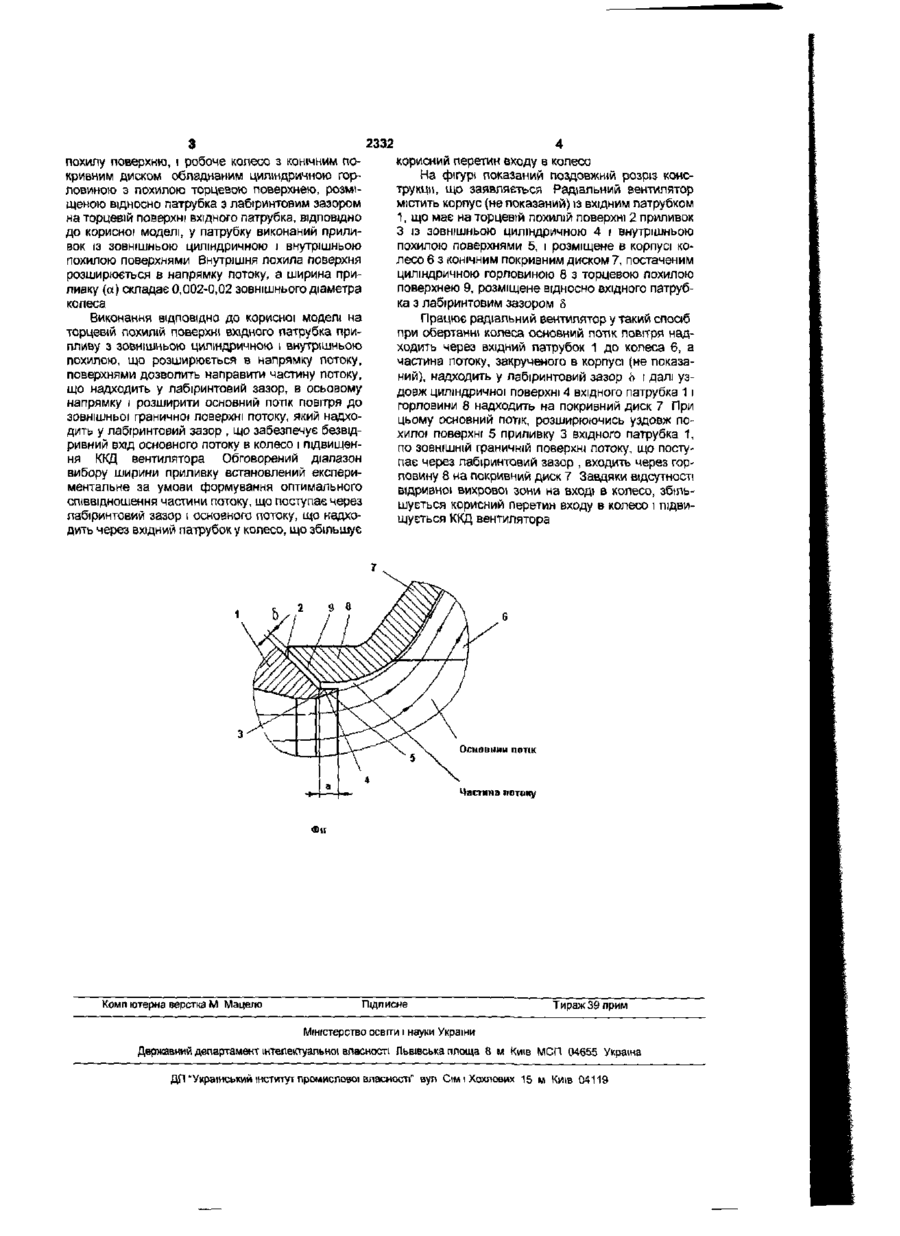

Радіальний вентилятор, який містить корпус із вхідним патрубком, що має похилу до осі вентиля тора торцеву поверхню і розміщене в корпусі робоче колесо з конічним покривним диском, обладнаним циліндричною горловиною з похилою торцевою поверхнею, розміщеною відносно вхідного патрубка з лабіринтовим зазором, який відрізняється тим, що на торцевій поверхні вхідного патрубка виконаний приливок із зовнішньою циліндричною і внутрішньою похилою поверхнями, причому внутрішня похила поверхня виконана з розширенням у напрямку потоку, а ширина приливка складає 0,002-0,02 зовнішнього діаметра колеса Корисна модель належить до відцентрових турбомашин переважно до радіальних вентиляторів Відомий радіальний вентилятор, що містить спіральний кожух із вхідним патрубком і робоче колесо з конічним покривним диском При цьому поверхні що сполучаються, покривного диска колеса і вхідного патрубка утворюють торцевий лабіринтовий зазор (ущільнення) При роботі вентилятора основний потік через вхідний патрубок надходить у робоче колесо, а частина потоку через лабіринтовий зазор підсмоктується з кожуха в радіальному напрямку Описаний вентилятор с торцевим лабіринтовим зазором (Центробежные вентиляторы - М, Машинобудування, 1975 с 245) прийнятий як аналог Недоліком аналога є радіальний напрямок підсмоктуваної з кожуха частини потоку, що призводить до її відриву від покривного диска Основний потік також відривається, що призводить до зниження ККД вентилятора Відомий також радіальний вентилятор, що містить корпус із вхідним патрубком, що має похилу торцеву поверхню і робоче колесо з конічним покривним диском, постаченим циліндричною горловиною з похилою торцевою поверхнею, розміщеною відносно патрубка з лабіринтовим зазором причому торцеві поверхні горловини і патрубка нахилені під рівними кутами й орієнтовані за напрямком потоку (див а с 1229442, F04D17/18, опубл 07 05 86р ) При роботі основний потік робочого тіла надходить через вхідний патрубок до робочого колеса, а частина потоку закрученого в кожусі під дією різниці тисків, надходить у лабіринтовий зазор уздовж похилих торцевих поверхонь всередину горловини колеса і, відриваючись від останньої, входить у колесо При цьому основний потік по рідкій граничній поверхні, утвореній потоком, що надходить через лабіринтовий зазор, також входить у колесо Перевагою описаної конструкції в порівнянні з аналогом є наявність осьової складової підсмоктуваного з кожуха потоку, що дозволяє поліпшити обтікання і розворот основного потоку в колесо Недоліком обраного прототипу є наявність радіальноґ складової у підсмоктуваній з кожуха частині потоку і, як наслідок, наявність вихрової відривної зони на вході в колесо, що призводить до зменшення корисного перетину проточної частини колеса і ККД вентилятора Задачею передбачуваної корисної моделі є створення радіального вентилятора з лабіринтовим зазором, що забезпечує безвідривне обтікання горловини і покривного диска колеса при збільшенні корисного перетину проточної частини колеса, підвищенні ККД вентилятора Вирішення поставленої задачі досягається тим, що в радіальному вентиляторі що містить корпус із вхідним патрубком, який має торцеву 2332 похилу поверхню, і робоче колесо з конічним покривним диском обладнаним циліндричною горловиною з похилою торцевою поверхнею, розміщеною відносно патрубка з лабіринтовим зазором на торцевій поверхні вхідного патрубка, відповідно до корисної моделі, у патрубку виконаний приливок із зовнішньою циліндричною і внутрішньою похилою поверхнями Внутрішня похила поверхня розширюється в напрямку потоку, а ширина приливку (а) складає 0,002-0,02 зовнішнього діаметра колеса Виконання ВІДПОВІДНО до корисної моделі на торцевій похилій поверхні вхідного патрубка припливу з зовнішньою циліндричною і внутрішньою похилою, що розширюється в напрямку потоку, поверхнями дозволить направити частину потоку, що надходить у лабіринтовий зазор, в осьовому напрямку і розширити основний потік повітря до зовнішньої граничної поверхні потоку, який надходить у лабіринтовий зазор , що забезпечує безвідривний вхід основного потоку в колесо і підвищення ККД вентилятора Обговорений діапазон вибору ширини приливку встановлений експериментальне за умови формування оптимального співвідношення частини потоку, що поступає через лабіринтовий зазор і основного потоку, що надходить через вхідний патрубок у колесо, що збільшує корисний перетин входу в колесо На фігурі показаний поздовжній розрізконструкції, що заявляється Радіальний вентилятор містить корпус {не показаний) із вхідним патрубком 1, що має на торцевій похилій поверхні 2 приливок З із зовнішньою циліндричною 4 і внутрішньою похилою поверхнями 5, і розміщене в корпусі колесо 6 з конічним покривним диском 7, постаченим циліндричною горловиною 8 з торцевою похилою поверхнею 9, розміщене відносно вхідного патрубка з лабіринтовим зазором 5 Працює радіальний вентилятор у такий спосіб при обертанні колеса основний потік повітря надходить через вхідний патрубок 1 до колеса 6, а частина потоку, закрученого в корпусі (не показаний), надходить у лабіринтовий зазор Ь і далі уздовж циліндричної поверхні 4 вхідного патрубка 1 і горловини 8 надходить на покривний диск 7 При цьому основний потік, розширюючись уздовж похилої поверхні 5 приливку 3 вхідного патрубка 1, по ЗОВНІШНІЙ граничній поверхні потоку, що поступає через лабіринтовий зазор , входить через горловину 8 на покривний диск 7 Завдяки відсутності відривної вихрової зони на вході в колесо, збільшується корисний перетин входу в колесо і підвищується ККД вентилятора Основини потік Частина потоку Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім і Хохлових 15 м Київ 04119
