Автоматичний одоризатор газу

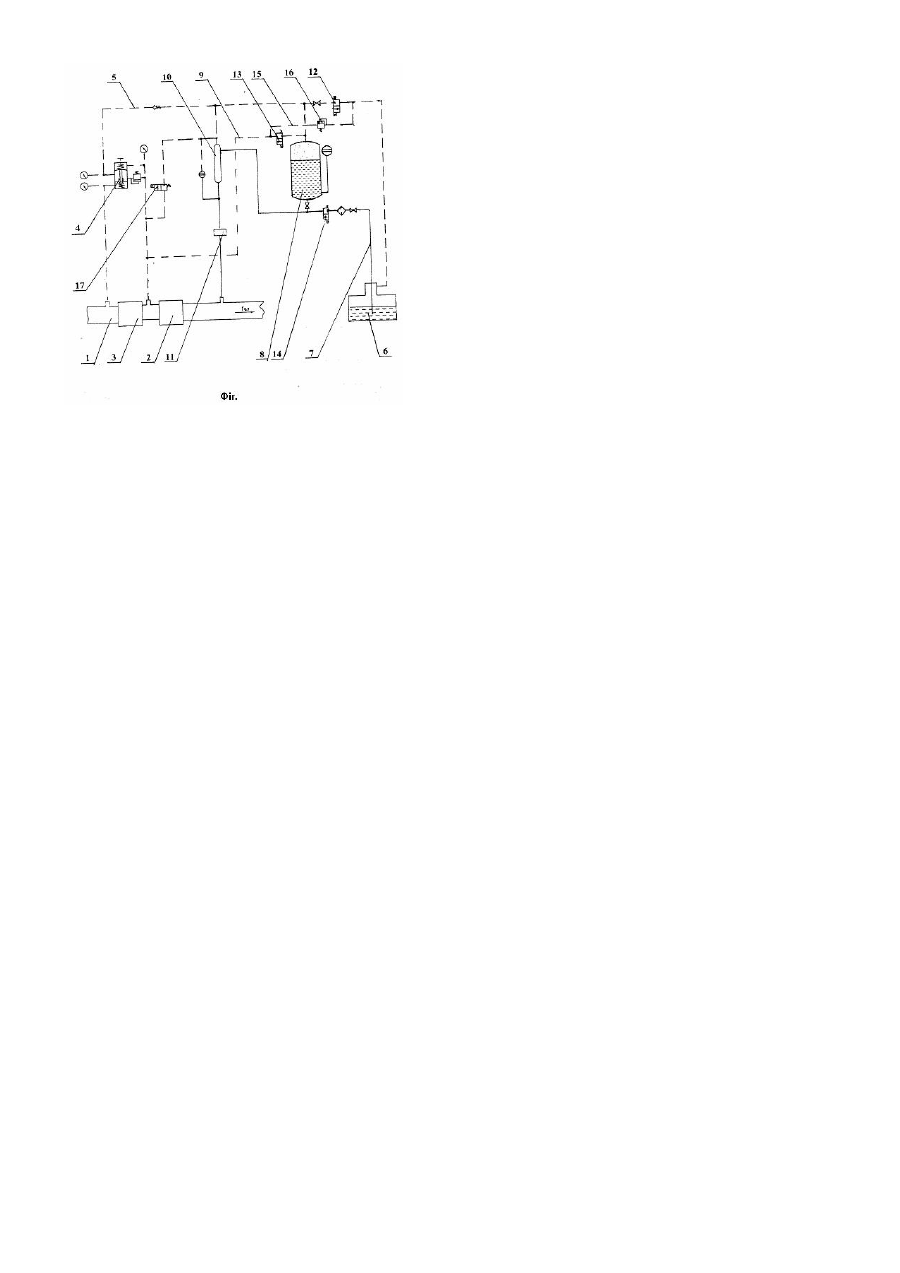

Корисна модель відноситься до трубопровідного транспорту і може бути використана в газовій промисловості на газорозподільних станціях для подачі одоранта в потік газу з метою додання йому запаху. Відомий автоматичний одоризатор газу [див. пат. України №13201, МПК F17D3/12, B01F3/04, 2005], який містить магістральний газопровід з вузлом редукування, газовий редуктор, ємність збереження одеранта, витратну ємність, витратомір, дозатор і систему керування. Недоліком відомого одоризатора є необхідність припинення процесу одоризації при заправленні витратної ємності, що знижує надійність експлуатації. В основу корисної моделі поставлена задача підвищення надійності експлуатації автоматичного одоризатора газу шляхом забезпечення заправлення витратної ємності без припинення процесу одоризації. Поставлена задача вирішується за рахунок того, що автоматичний одоризатор газу, який містить вузол редукування на магістральному газопроводі, газовий редуктор, з'єднаний першим газопроводом з ємністю збереження одоранта, зв'язаної гідропроводом з витратною ємністю, газова порожнина якої повідомлена другим газопроводом з магістральним газопроводом після вузла редукування, витратомір, дозатор і систему керування, відповідно до технічного рішення, постачений запобіжним і трьома керованими клапанами, перший з яких установлений на гідропроводі, другий - на першому газопроводі перед ємністю збереження одоранту, третій - на другому газопроводі, причому виходи другого і третього керованих клапанів з'єднані третім газопроводом, на якому розташований запобіжний клапан. Постачання одоризатора запобіжним і трьома керованими клапанами, перший з яких установлений на гідропроводі, що з'єднує витратну ємність та ємність збереження одоранту, другий - на першому газопроводі перед ємністю збереження одоранту, третій - на другому газопроводі, що з'єднує газову порожнину витратної ємності з магістральним газопроводом, причому виходи другого і третього керованих клапанів з'єднані третім газопроводом. на якому розташований запобіжний клапан, дозволяє без припинення процесу одоризації періодично поповнювати витратну ємність, що підвищує надійність експлуатації автоматичного одоризатора газу. На Фіг. представлена газогідравлічна схема запропонованого автоматичного одоризатора газу. Автоматичний одоризатор газу містить магістральний газопровід 1 із установленими на ньому вузлами обліку 2 і редукування 3, газовий редуктор 4, з'єднаний першим газопроводом 5 з ємністю збереження одоранта 6, що гідропроводом 7 зв'язана з витратною ємністю 8, газова порожнина якої другим газопроводом 9 з'єднана з магістральним газопроводом 1 після вузла редукування 3 перед вузлом обліку 2. Витратна ємність 8 з'єднана також з витратоміром 10, що через дозатор 11 повідомлений з магістральним газопроводом 1. На газопроводі 5 установлений перший керований клапан 12, на газопроводі 9 - другий керований клапан 13, на гідропроводі 7 третій керований клапан 14. Виходи клапанів 12 і 13 з'єднані третім газопроводом 15, на якому встановлений запобіжний клапан 16. Газова порожнина витратоміра 10 повідомлена через електромагнітний клапан 17 з магістральним газопроводом 1 після вузла редукування 3. Автоматичний одоризатор газу працює таким чином. Газ з магістрального газопроводу 1 відбирається до вузла редукування 3 і подається на вхід газового редуктора 4, далі по газопроводу 5 газ надходить у витратомір 10 і у витратну ємність 8, тиск в яких в статичному стані зрівнюється. По команді системи керування (на Фіг. не показана) одорант через дозатор 11 впорскується в магістральний газопровід 1. При зниженні рівня одоранта у витратомірі 10 до мінімуму по команді системи керування електромагнітний клапан 17 відкривається, і під дією надлишкового тиску у витратній ємності 8 одорант по гідропроводу 7 надходить у витратомір 10, а газ з газової порожнини витратоміра 10 через електромагнітний клапан 17 повертається в магістральний газопровід 1 після вузла редукування 3 до вузла обліку 2. Як тільки рівень одоранта у витратомірі 10 піднімається до максимального, електромагнітний клапан 17 закривається. Тиск у газовій порожнині витратоміра 10 стає рівним тискові у видатковій ємності 8, і поповнення витратоміра 10 одорантом припиняється. Аналогічно відбувається поповнення витратної ємності 8 з ємності збереження одоранта 6. При зниженні рівня одоранта у витратній ємності 8 до мінімуму система керування подає сигнал на відкриття клапана 13, чим забезпечується стравлювання тиску у витратній ємності 8 за рахунок перепуску газу з її порожнини в магістральний газопровід 1 після вузла редукування 3. Одночасно система керування подає сигнал на відкриття клапана 12, робочий газ, тиск якого визначається настроюванням клапана 16, надходить у ємність збереження одоранта 6. Після зниження тиску у витратній ємності 8 до величини меншої, чим тиск у ємності збереження одоранта 6, система керування видає сигнал на відкриття клапана 14, чим і забезпечується заповнення витратної ємності 8 одорантом. При досягненні одорантом максимального рівня система керування видає сигнал на закриття клапанів 12, 13 і 14, у результаті чого заправлення припиняється.
