Агрегат для оранки грунту

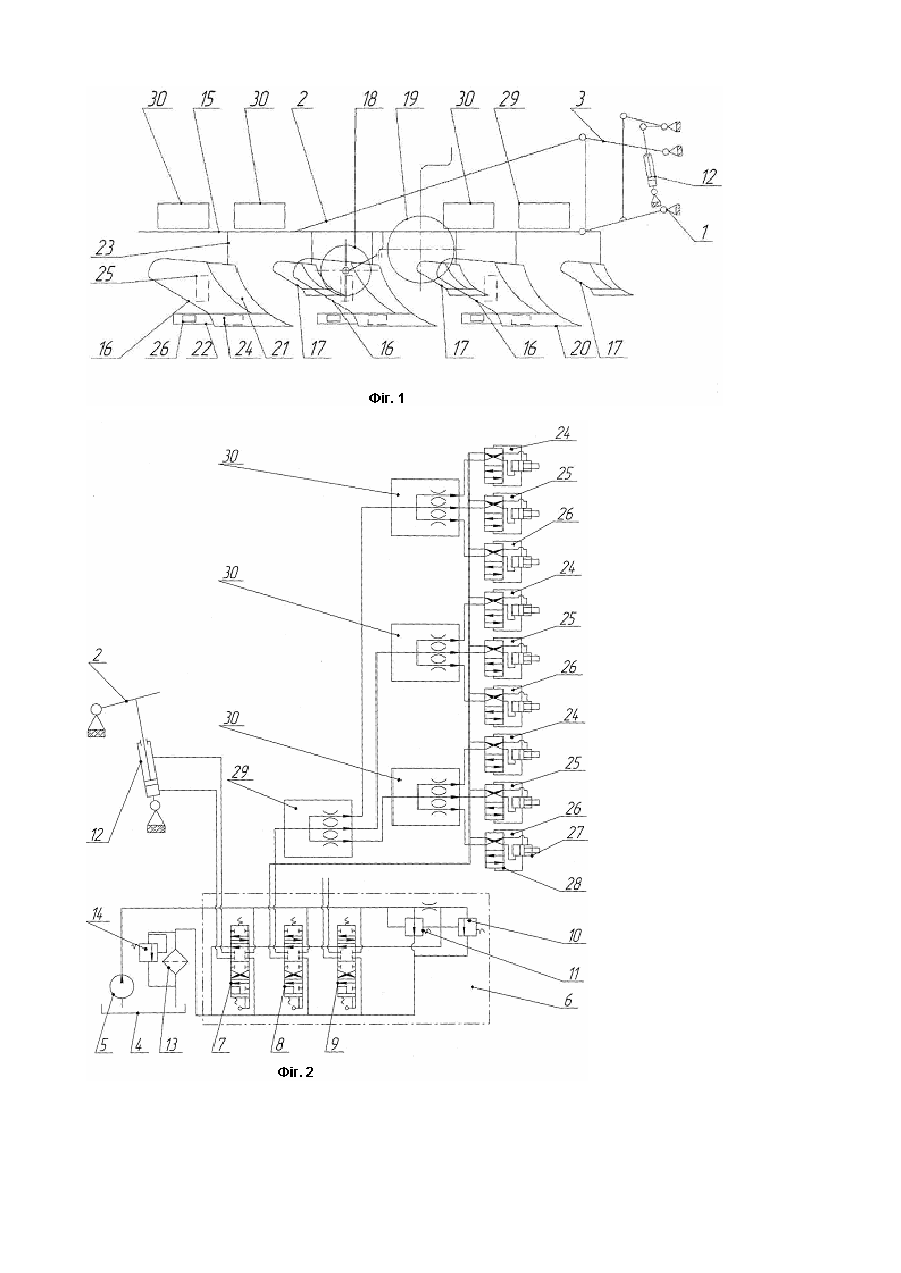

Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин. Відомий агрегат для оранки ґрунту, який складається з трактора та плуга з'єднаних начіпною гідравлічною системою. Гідравлічна система трактора складається з бака, насоса, розподільника, силового циліндра, трубопроводів. (Тракторы „Беларусь" МТЗ-80, МТЗ-82 и и х модификации. Инструкция по эксплуатации и техническому обслуживанию - Минск: Ураджай, 1990, - 174с). Навісний плуг для оранки ґрунтів глибиною до 30см, складається з рами, трьох корпусів, передплужників, дискового ножа, опорного колеса. Корпус плуга складається з лемеша, полиці та польової дошки. Усі ці деталі жорстко прикріплені до стояка. (Сільськогосподарські та меліоративні машини Д.Г.Войтюк, В.Д.Дубровін. - К.: Вища осві та,2004). Недоліком відомого агрегату є те, що тяговий опір плуга є змінною величиною, яка безперервно змінюється в часі у процесі роботи. Корисною моделлю ставиться завдання згладжування коливань які виникають при стисканні частинок ґрунту клином і сколювання чи відриві по площині при граничному значенні стиску ґрунту, значно зменшити тяговий опір агрегат для оранки ґрунту, поліпшити якість обробітку ґрун ту і знизити загальну енергоємність процесу. Поставлене корисною моделлю завдання досягається тим, що агрегат для оранки ґрунту, що містить трактор з гідравлічною системою і начіпним механізмом; плуг, що має раму із закріпленими на ній трьома корпусами, які складаються з полиці, лемеша та польової дошки, що прикріплені до стояків через гідравлічні вібратори; передплужниками; дисковим ножем та опорним колесом, згідно винаходу додатково укомплектований розподілювачем потоку робочої рідини між корпусами плуга та трьома розподілювачами робочої рідини, які встановлені по одному на кожному корпусі між гідровібраторами полиці, лемеша та польової дошки. На Фіг. 1 зображена схема агрегату для оранки ґрунту, на Фіг. 2 зображена функціональна гідравлічна схема агрегату для оранки ґрунту. Агрегат для оранки ґрунту, який складається з трактора 1 та плуга 2 з'єднаних начіпною гідравлічною системою, що складається з начіпного механізму 3 і гідравлічної системи. Гідравлічна система трактора складається з бака 4, насоса 5, розподільника 6, що має три робочі секції 7, 8, 9, запобіжний 10 та перепускний клапани 11, силового циліндра 12, трубопроводів (на Фіг. 1 не позначені). Для очищення робочої рідини, що зливається до гідросистеми, служить фільтр 13. Запобіжний клапан 14 служить для відведення робочої рідини до гідравлічного бака 4 у випадку забруднення фільтру 13. Плуг 2 складається з рами 15 , трьох корпусів 16, передплужників 17, дискового ножа 18, опорного колеса 19. Корпус плуга 16 складається з лемеша 20, полиці 21 та польової дошки 22. Леміш 20, полиця 21 та польова дошка 22 кріпляться до стояка 23. Для створення коливань плуг 2 обладнаний гідравлічними вібраторами лемеша 24, полиці 25 та польової дошки 26. Гідравлічний вібратор 24, 25, 26 складається із поршня 27 та золотника 28. На рамі 15 плуга встановлений розподілювач потоку робочої рідини 29 між корпусами плуга 16 та розподілювачі потоку робочої рідини 30, які встановлені по одному на кожному корпусі 16 між гідравлічними вібраторами лемеша 24, полиці 25 та польової дошки 26. Під дією робочого органу, руйнування скиби ґрунту є періодичне її сколювання. Цей процес можна розділити на дві стадії. На першій стадії клин руйнує ґрунт шляхом попереднього стиснення - тягове зусилля збільшується. На другій стадії, при граничному значенні стиску ґрун ту відбувається його сколювання чи відрив по площині силова дія плуга на трактор падає. При переведені плуга 2 в робоче положення, встановлюють запірний елемент секції розподільника 7 у положення „плаваюче", порожнини гідроциліндра 12 з'єднуються відповідно через зливну порожнину розподільника 6. При цьому перепускний клапан 11 відкривається і робоча рідина, яку насос 5 подає у напірну порожнину розподільника 6 перепускається в бак 4. Коли порожнини гідроциліндра 12 з'єднані зі зливною порожниною розподільника 6, поршень під дією зовнішніх сил може переміщуватись в обох напрямах. У зв’язку з цим підняте знаряддя 2 опускається, а під час руху агрегату воно „плаватиме", копіюючи рельєф поверхні за допомогою опорного колеса 19. Одночасно встановлюють запірний елемент секції розподільника 8 у робоче положення, для приведення в дію гідравлічних вібраторів лемеша 24, полиці 25 та польової дошки 26. Розподілювач потоку робочої рідини 29, ділить робочу рідину між корпусами плуга 16. Розподілена на рівні частини робоча рідина подається до розподілювачів потоку робочої рідини 30 на кожному корпусі плуга 16, які ділять її між гідравлічними вібраторами лемеша 24, полиці 25 та польової дошки 26. При крайньому нижньому положенні золотника 28 робоча рідина від розподільника 6, через розподілювачі потоку робочої рідини 29, 30, під тиском подається насосом 5 у нижню порожнину корпусу вібратора 24, 25, 26. Верхня порожнина корпусу сполучені із зливом. Поршень 27 разом із золотником 28 переміщається вверх. Золотник 28 під дією пружини переміщається верх відносно поршня 27 і сполучає вер хню порожнину корпуса з напірною лінією, а нижню порожнину - із зливною. Поршень 27 переміщується вниз. Золотник 28 під дією пружини переміщається вниз і процес зворотно-поступального руху поршня 27 повториться. Вимушені коливання передаються полиці 21, лемешу 20 та польовій дошці 22 корпусу плуга 16, вносять зміни у природний коливальний процес руйнування ґрунту. Коливання полиці 21 та польової дошки 22 направлені перпендикулярно до леза лемеша 20, лемеша 20 перпендикулярно напряму руху. Запропонована конструкція плуга дозволить суттєво знизити тяговий опір орного агрегату, знизити енергоємність процесу та покращити якість обробітку ґрунту.
