Стабілізатор корпусу плуга в агрегаті мостового землеробства

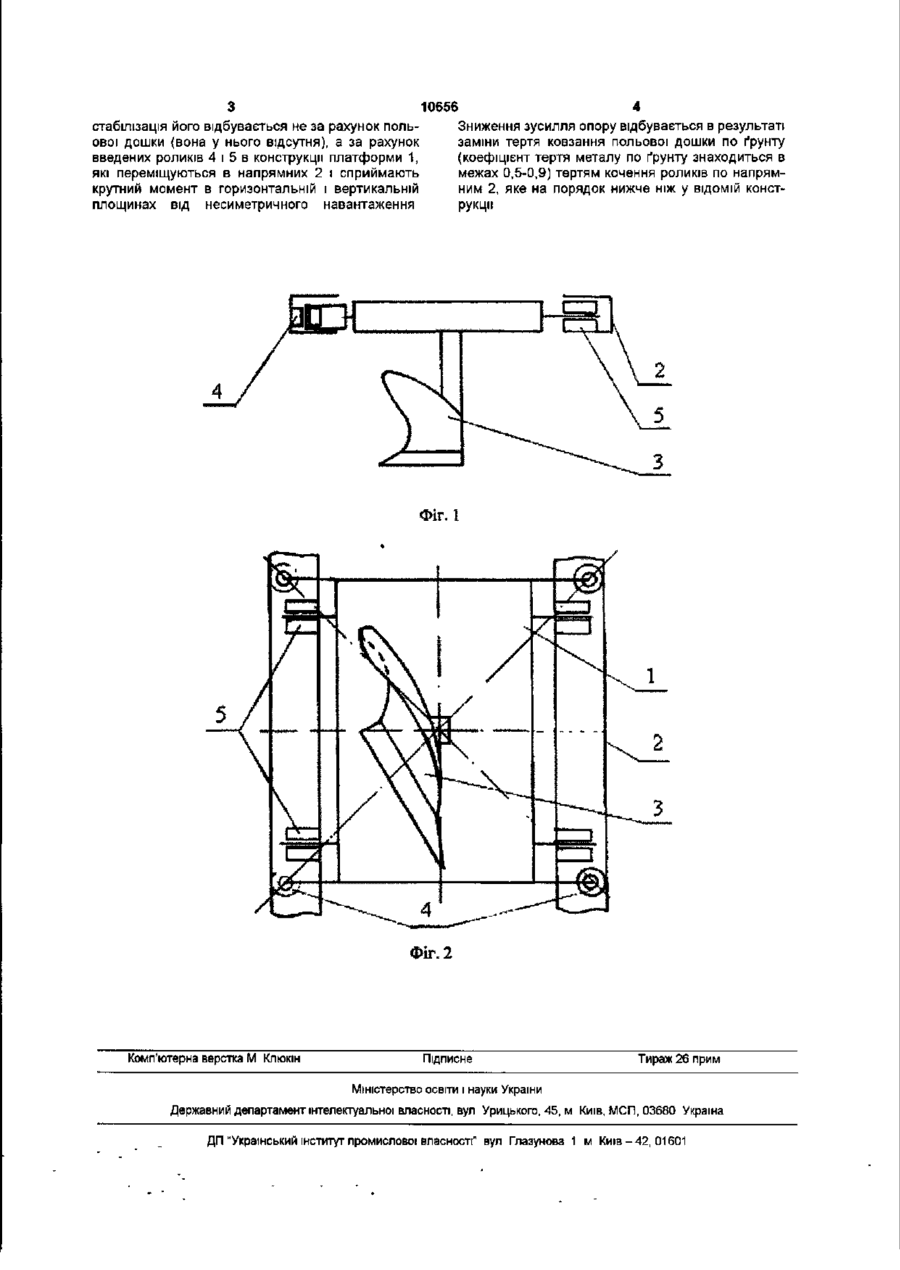

Стабілізатор корпусу плуга в агрегаті мостового землеробства, що складається з платформи з встановленим корпусом плуга і можливістю переміщення по напрямних, який відрізняється тим, що корпус плуга не має польової дошки, жорстко закріплений на платформі, яка опирається на швелероподібні напрямні за допомогою роликів з горизонтальною і вертикальною осями Поставлена задача вирішується тим, що в стабілізаторі корпусу плуга в агрегаті мостового землеробства, який складається з платформи з встановленим корпусом плуга і можливістю переміщення по напрямним, згідно корисної моделі вводиться те, що корпус плуга не має польової дошки, жорстко закріплений на платформі яка опирається на швелероподібні напрямні за допомогою роликів з горизонтальною і вертикальною осями На фіг 1 зображена платформа з встановленим корпусом плуга, вид збоку, а на фіг 2 - вид зверху Стабілізатор корпусу плуга в агрегаті мостового землеробства складається з платформи 1, що розміщена на напрямних 2, які мають швелероподібну форму для сприйняття горизонтальних і вертикальних сил від корпусу плуга 3, жорстко закріпленого на платформі 1 Платформа 1 має по чотири горизонтальних 4 і вертикальних 5 роликів, які замінюють тертя ковзання тертям кочення При виникненні горизонтального моменту вертикальні ролики 5 сприймають це навантаження, а крутний момент в повздовж вертикальної площини сприймається горизонтальними роликами 4 В процесі роботи платформа 1 переміщується по напрямних 2 Корпус плуга 3, жорстко закріплений на платформі 1, при н переміщенні виконує роботу по обробці ґрунту в межах зони дії агрегату мостового землеробства Зниження тягового опору корпусу плуга 3 досягається тим, що ю CD стабілізація його відбувається не за рахунок польової дошки (вона у нього відсутня), а за рахунок введених роликів 4 і 5 в конструкції платформи 1, які переміщуються в напрямних 2 і сприймають крутний момент в горизонтальній і вертикальній площинах від несиметричного навантаження 10656 Зниження зусилля опору відбувається в результаті заміни тертя ковзання польової дошки по ґрунту (коефіцієнт тертя металу по ґрунту знаходиться в межах 0,5-0,9) тертям кочення роликів по напрямним 2, яке на порядок нижче ніж у ВІДОМІЙ конструкції ФІГ. 1 ФІг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти \ науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності" вул Глазунова 1 м Київ-42, 01601
