Плуг поворотний для гладкої оранки грунту

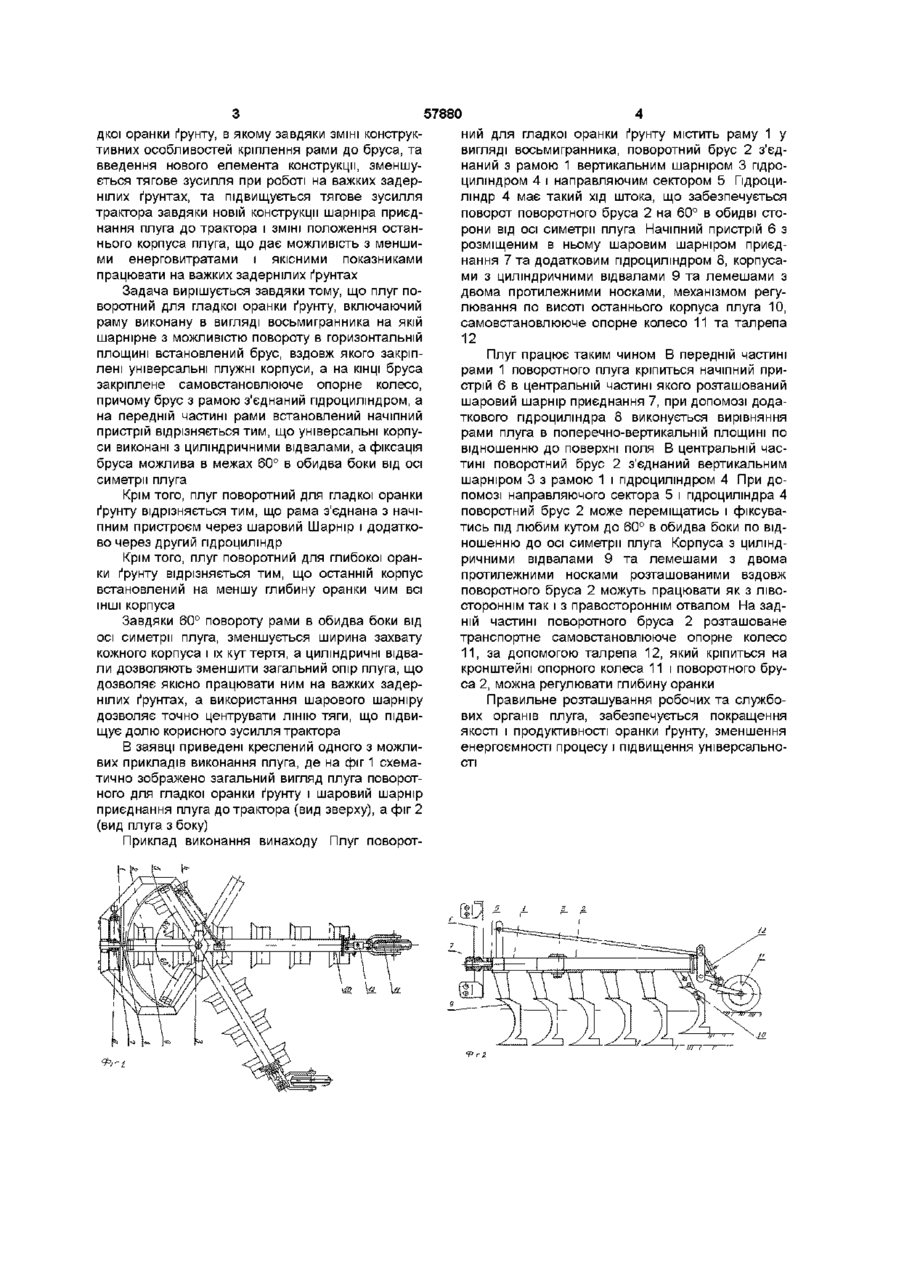

1 Плуг поворотний для гладкої оранки ґрунту, що містить раму, виконану в вигляді восьмигран ника на якій шарнірно з можливістю повороту в горизонтальній площині встановлений брус, вздовж якого закріплені універсальні плужні корпуси, а на КІНЦІ бруса закріплене самовстановлююче опорне колесо, причому брус з рамою з'єднаний гідроциліндром, а на передній частині рами встановлений начіпний пристрій, який відрізняється тим, що універсальні корпуси виконані з циліндричними відвалами, а фіксація бруса можлива в межах 60° в обидва боки від осі симетрії плуга 2 Плуг поворотний для гладкої оранки ґрунту по п 1, який відрізняється тим, що рама з'єднана з начіпним пристроєм через шаровий шарнір і додатково через другий гідроциліндр 3 Плуг поворотний для гладкої оранки ґрунту по пп 1, 2, який відрізняється тим, що останній корпус встановлений на меншу глибину оранки чим Винахід відноситься до сільськогосподарського машинобудування і може використовуватись для обробітку важких ґрунтів Відомий "Реверсивний відвальний плуг" з можливістю поворотів плоскості рами (див наприклад патент США №5024281 кл А01ВЗ/40) Недоліком "Реверсивного відвального плуга" є конструкція рами, яка в свою чергу незадовільним роботу плуга ,на важких задернілих ґрунтах Нижні ЗЧІПНІ пристрої, які розташовані на передній поперечній рамі, не виконують роботу по регулюванню рами плуга в поперечно-вертикальній площині Найближчим плугом до пропонованого є "Плуг для гладкой пахоты" (А с №1639438 кл А01ВЗ/30 Прототип) Плуг поворотний для глибокої оранки ґрунту включаючий раму виконану в вигляді восьмигранника на якій шарнірне з можливістю повороту в горизонтальній площині встановлений брус, вздовж якого закріплені універсальні плужні корпуса, а на КІНЦІ, бруса закріплене самовстановлююче опорне колесо, причому брус з рамою з'єднаний гідроциліндром, а на передній частині рами вста новлений начіпний пристрій У відомого поворотного плуга відвали виконані культурними, а кут повороту бруса обмежений 45° Крім того в прототипі рама з'єднана з начіпним пристроєм через циліндричний шарнір Останній корпус плугавстановлений на ту саму глибину, що всі ІНШІ, корпуса плуга Вказаний плуг не може забезпечити якісний обробіток важких задернілих ґрунтів, так, як кут повороту рами обмежений 45° на якій розташовані плужні корпуса відносно продольної ВІСІ рами Тому плуг має велике тягове зусилля на важких ґрунтах На даному плузі відсутній механізм регулювання поперечного кута рами, а також регулювання останнього корпуса плуга по вертикалі, що приводить до додаткових витрат енергії трактора Кожний корпус плуга має леміш з двома протилежними носками, а також право- і лівосторонні відвали, що ускладнюється їх виготовлення Задачею винаходу є плуг поворотний для гла всі ІНШІ корпуса О О 00 00 ю 57880 дкої оранки ґрунту, в якому завдяки ЗМІНІ конструктивних особливостей кріплення рами до бруса, та введення нового елемента конструкції, зменшується тягове зусилля при роботі на важких задернілих ґрунтах, та підвищується тягове зусилля трактора завдяки новій конструкції шарніра приєднання плуга до трактора і ЗМІНІ положення останнього корпуса плуга, що дає можливість з меншими енерговитратами і якісними показниками працювати на важких задернілих ґрунтах Задача вирішується завдяки тому, що плуг поворотний для гладкої оранки ґрунту, включаючий раму виконану в вигляді восьмигранника на якій шарнірне з можливістю повороту в горизонтальній площині встановлений брус, вздовж якого закріплені універсальні плужні корпуси, а на КІНЦІ бруса закріплене самовстановлююче опорне колесо, причому брус з рамою з'єднаний гідроциліндром, а на передній частині рами встановлений начіпний пристрій відрізняється тим, що універсальні корпуси виконані з циліндричними відвалами, а фіксація бруса можлива в межах 60° в обидва боки від осі симетрії плуга Крім того, плуг поворотний для гладкої оранки ґрунту відрізняється тим, що рама з'єднана з начіпним пристроєм через шаровий Шарнір і додатково через другий гідроциліндр Крім того, плуг поворотний для глибокої оранки ґрунту відрізняється тим, що останній корпус встановлений на меншу глибину оранки чим всі ІНШІ корпуса Завдяки 60° повороту рами в обидва боки від осі симетрії плуга, зменшується ширина захвату кожного корпуса і їх кут тертя, а циліндричні відвали дозволяють зменшити загальний опір плуга, що дозволяє якісно працювати ним на важких задернілих ґрунтах, а використання шарового шарніру дозволяє точно центрувати ЛІНІЮ ТЯГИ, ЩО підвищує долю корисного зусилля трактора В заявці приведені креслений одного з можливих прикладів виконання плуга, де на фіг 1 схематично зображено загальний вигляд плуга поворотного для гладкої оранки ґрунту і шаровий шарнір приєднання плуга до трактора (вид зверху), а фіг 2 (вид плуга з боку) Приклад виконання винаходу Плуг поворот ний для гладкої оранки ґрунту містить раму 1 у вигляді восьмигранника, поворотний брус 2 з'єднаний з рамою 1 вертикальним шарніром 3 гідроциліндром 4 і направляючим сектором 5 Гідроциліндр 4 має такий хід штока, що забезпечується поворот поворотного бруса 2 на 60° в обидві сторони від осі симетрії плуга Начіпний пристрій 6 з розміщеним в ньому шаровим шарніром приєднання 7 та додатковим гідроциліндром 8, корпусами з циліндричними відвалами 9 та лемешами з двома протилежними носками, механізмом регулювання по висоті останнього корпуса плуга 10, самовстановлююче опорне колесо 11 та талрепа 12 Плуг працює таким чином В передній частині рами 1 поворотного плуга кріпиться начіпний пристрій 6 в центральній частині якого розташований шаровий шарнір приєднання 7, при допомозі додаткового гідроциліндра 8 виконується вирівняння рами плуга в поперечно-вертикальній площині по відношенню до поверхні поля В центральній частині поворотний брус 2 з'єднаний вертикальним шарніром 3 з рамою 1 і гідроциліндром 4 При допомозі направляючого сектора 5 і гідроциліндра 4 поворотний брус 2 може переміщатись і фіксуватись під любим кутом до 60° в обидва боки по відношенню до осі симетрії плуга Корпуса з циліндричними відвалами 9 та лемешами з двома протилежними носками розташованими вздовж поворотного бруса 2 можуть працювати як з лівостороннім так і з правостороннім отвалом На задній частині поворотного бруса 2 розташоване транспортне самовстановлююче опорне колесо 11, за допомогою талрепа 12, який кріпиться на кронштейні опорного колеса 11 і поворотного бруса 2, можна регулювати глибину оранки Правильне розташування робочих та службових органів плуга, забезпечується покращення якості і продуктивності оранки ґрунту, зменшення енергоємності процесу і підвищення універсальності 57880 Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
