Пристрій керування гідросистемою колісного екскаватора на базі трактора

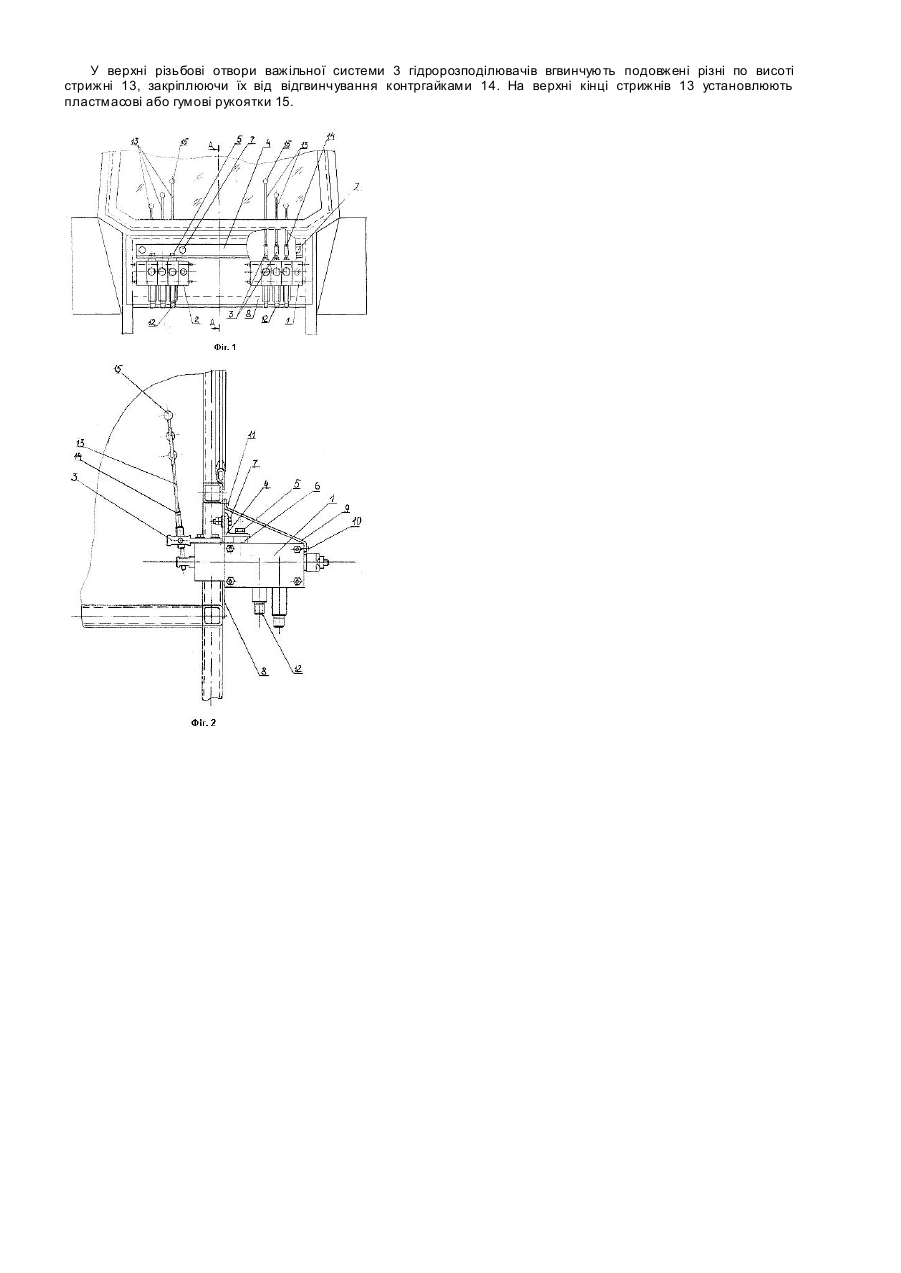

Корисна модель належить до машин, призначених для проведення земляних та навантажувальних робіт, а саме, до машин типу одноківшових гідравлічних екскаваторів на базі колісного трактора. Відомо гідросистему колісного екскаватора, що містить бак робочої рідини, два шестеренні насоси, тринадцять гідроциліндрів, механізм керування гідросистемою, який виконано у вигляді рами із закріпленими на ньому трьома тризолотниковими моноблочними гідророзподілювачами та з двома кронштейнами важільного керування, що мають осі, на які установлено важіль з хомутиком, з'єднаним із золотником, зварний кожух, лі вий та правий важільні механізми керування [UA №20605, E02F3/36, 2006]. Зазначена конструкція має наступні недоліки: - механізм керування такою гідросистемою має досить складну конструкцію; складна важільна система під час експлуатації отримує додаткові люфти і потребує постійного підстроювання за рахунок різьбових регульованих з'єднань; - висока металомісткість та трудомісткість виготовлення і монтажу; - неможливість ремонту гідророзподілювачів; - поганий доступ при настроюванні до запобіжного клапана гідророзподілювача; - гідророзподілювачі МР 100.3 та МР 100.3.000-01, які використовуються в конструкції, мають номінальний тиск 16МПа, що відповідає робочому тиску екскаватора та обмежує використання повної потужності машини. В основу корисної моделі поставлено задачу створення пристрою керування гідросистемою колісного екскаватора на базі трактора, який мав би просту конструкцію, малу металомісткість та трудомісткість виготовлення і монтажу, створював зручність ремонту і керування. Поставлену задачу вирішують тим, що у пристрою керування гідросистемою колісного екскаватора на базі трактора, який містить два трисекційні гідророзподілювачі з важільними механізмами керування, згідно з корисною моделлю, використано гідророзподілювачі МРС 100.4, що з'єднані між собою поверху кутиком, прикріпленим до листа кабіни трактора, у гідророзподілювачі вгвинчено штуцери, нижні кінці яких з'єднані з трубами або рукавами високого тиску гідросистеми екскаватора, у важільну систему гідророзподілювачів вгвинчено подовжені різні по висоті стрижні, на верхні кінці яких установлено рукоятки, причому гідророзподілювачі захищені кожухом, закріпленим до них знизу, а зверху - до листа. У пристрою використано гарячекатаний кутик. Гідророзподілювачі з'єднані між собою поверху кутиком за допомогою чотирьох гвинтів, загвинчених у різьбові отвори через прокладку. Кутик прикріплено до листа за допомогою болтових з'єднань. Кожух закріплено до гідророзподілювачів знизу чотирма гвинтами, а зверху - трьома самонарізними гвинтами до листа кабіни трактора. Штуцери виготовлено з шестигранників. Стрижні закріплено від відгвинчування контргайками. Рукоятки виконано з пластмаси або гуми. Використання двох трисекційних гідророзподілювачів МРС 100.4 дозволяє здійснювати ремонт гідророзподілювача шляхом заміни секції, що дає можливість зменшити експлуатаційні витрати та збільшує ресурс роботи гідророзподілювача. Номінальний тиск у гідророзподілювача МРС 100.4 становить 200МПа, що дозволяє ефективніше використовувати потужність базового екскаватора. Важільний механізм керування МРС 100.4 простий у вигото вленні та має мінімум люфтів при експлуатації. З'єднання гідророзподілювачів між собою поверху кутиком, прикріпленим до листа, вгвинчення у гідророзподілювачі штуцерів, нижні кінці яких з'єднані з трубами або рукавами високого тиску гідросистеми екскаватора, створює просту конструкцію пристрою. Вгвинчення у важільну систему гідророзподілювачів подовжених різних по висоті стрижнів та уставлення на їх верхні кінці рукояток створює зручність керування. Установлення кожуха захи щає гідророзподілювачі від атмосферних опадів. Корисна модель пояснюється кресленнями. На Фіг.1 зображено пристрій керування гідросистемою колісного екскаватора на базі трактора, вигляд на задню панель трактора; на Фіг.2 - розріз по А-А Фіг.1. Пристрій містить два трисекційні гідророзподілювачі 1, 2, наприклад, МПС 100.4, з важільними механізмами керування 3. Гідророзподілювачі 1, 2 з'єднані між собою поверху гарячекатаним стандартним кутиком 4 за допомогою чотирьох гвинтів 5, загвинчених у різьбові отвори через прокладку 6. За допомогою болтових з'єднань 7 кутик 4 з гідроциліндрами 1, 2 прикріплено до листа 8 кабіни трактора. Від атмосферних опадів гідророзподілювачі 1, 2 захищені кожухом 9, закріпленим до них знизу чотирма гвинтами 10, а зверху - трьома самонарізними гвинтами 11 до листа 8. У різьбові отвори входу та ви ходу кожної секції гідророзподілювачів 1, 2 вгвинчено штуцери 12, які виготовлені з шестигранників, нижні кінці яких з'єднані з трубами або рукавами високого тиску гідросистеми екскаватора. У верхні різьбові отвори важільної системи 3 гідророзподілювачів 1, 2 вгвинчено подовжені різні по висоті стрижні 13, закріплені від відгвинчування контргайками 14. На верхні кінці стрижнів 13 уставлено пластмасові або гумові рукоятки 15. Для монтажу гідророзподілювачів 1, 2 у листі 8 задньої панелі кабіни трактора вирізають два прямокутні отвори. Гідроциліндри 1, 2 з'єднують між собою поверху гарячекатаним кутиком 4 за допомогою чотирьох гвинтів 5, загвинчених у різьбові отвори через прокладку 6. За допомогою болтових з'єднань 7 кутик 4 з гідроциліндрами 1, 2 прикріплюють до листа 8, до якого також прикріплюють трьома самонарізними гвинтами кожух 9 зверху, закріплюючи його знизу до гідроциліндрів чотирма гвинтами 11. У різьбові отвори входу та ви ходу кожної секції гідророзподілювачів 1, 2 вгвинчують штуцери 12, нижні кінці яких з'єднують з трубами або рукавами високого тиску гідросистеми екскаватора. У верхні різьбові отвори важільної системи 3 гідророзподілювачів вгвинчують подовжені різні по висоті стрижні 13, закріплюючи їх від відгвинчування контргайками 14. На верхні кінці стрижнів 13 установлюють пластмасові або гумові рукоятки 15.
