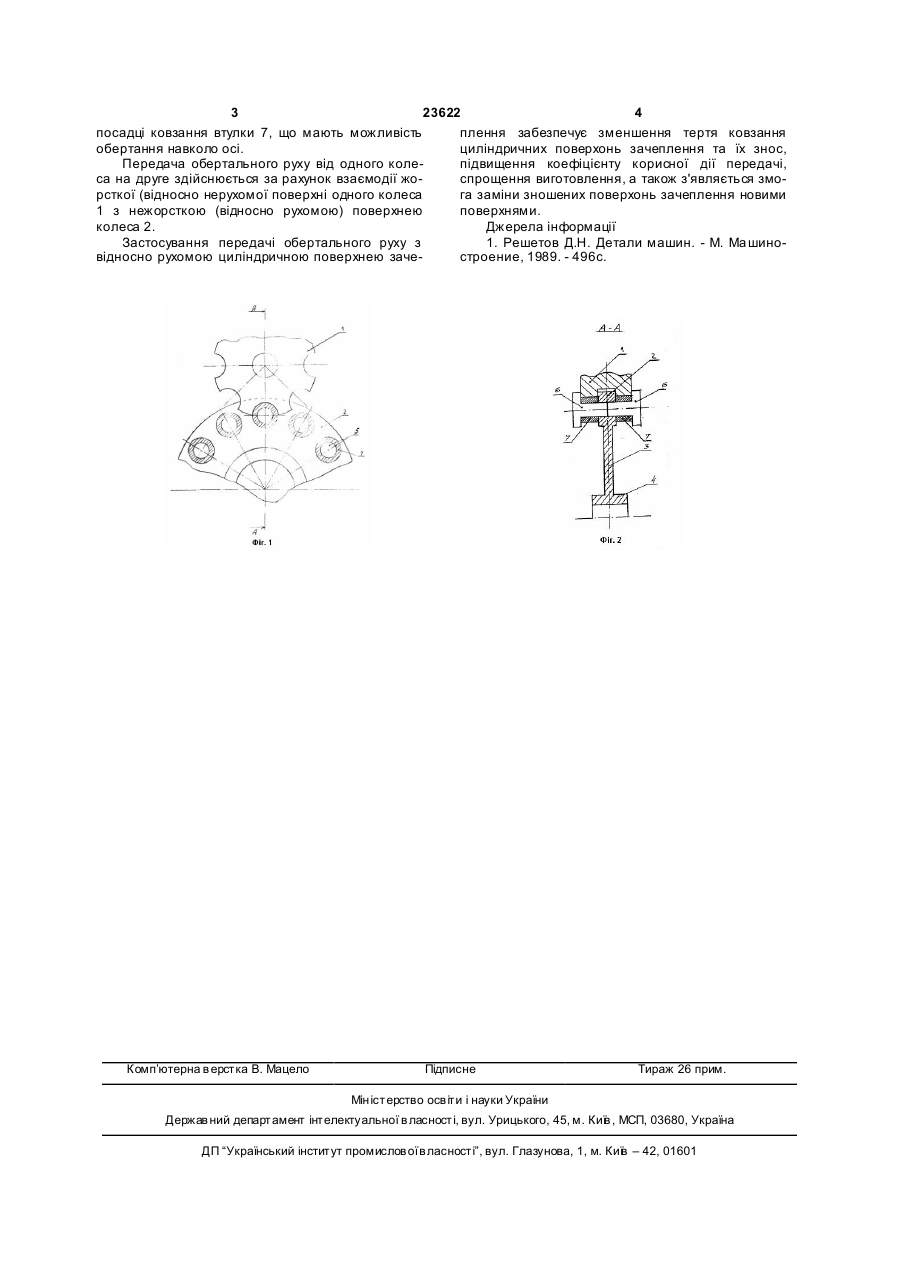

Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення

Номер патенту: 17818

Опубліковано: 16.10.2006

Автори: Кривунь Валентина Степанівна, Федорченко Володимир Григорович

МПК: F16H 1/00

Мітки: руху, обертального, рухомою, поверхнею, зачеплення, відносної, циліндричною, передача

Формула / Реферат:

Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення, що складається з двох коліс, які мають циліндричну поверхню зачеплення, яка відрізняється тим, що одне з коліс складається з двох дисків, з'єднаних між собою, що мають стовщення з зовнішньої сторони по діаметру колеса та отвори, кількість яких залежить від модуля передачі, в які вставляються осі, на яких розміщуються по посадці ковзання втулки.

Номер патенту: 18518

Опубліковано: 15.11.2006

Автори: Кривунь Валентина Степанівна, Федорченко Володимир Григорович

МПК: F16H 1/00

Мітки: передача, циліндричною, рухомою, відносної, зачеплення, руху, поверхнею, обертального

Формула / Реферат:

Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення, що складається з двох коліс, які мають циліндричну поверхню зачеплення, яка відрізняється тим, що одне з коліс складається з диска з маточиною, по зовнішньому діаметру якого розміщені отвори, кількість яких залежить від модуля передачі, в які вставлені осі, на яких розміщені по посадці ковзання втулки, що мають можливість обертання навколо осі.

Номер патенту: 30855

Опубліковано: 15.08.2002

Автор: Спісак Андрій Владиславович

МПК: F16H 9/02

Мітки: руху, варіатора, вузол, передачі, ланцюгового, обертального

Формула / Реферат:

1. Вузол передачі обертального руху ланцюгового варіатора, що містить корпус, вал, оснащений рухомими у радіальному напрямку з можливістю передачі на вал обертального руху секторами з закріпленими на їх кінцях зубчастими елементами для взаємодії з ролико-втулковим ланцюгом, який відрізняється тим, що вал має два діаметрально протилежні сектори,  зубчасті елементи закріплені на секторі через важіль, зубчасті елементи кожного сектора виконані...

Номер патенту: 11441

Опубліковано: 15.12.2005

Автор: Попов Олексій Павлович

МПК: F16H 1/00

Мітки: зубів, о.п, системою, зачеплення, точковою, зубчаста, евольвентних, передача, попова

Формула / Реферат:

Зубчаста передача, яка складається з ведучого і веденого зубчастих коліс з розташованими на них евольвентними зубами, які взаємодіють одне з одним по лінії контакту, яка відрізняється тим, що в результаті заміни прямолінійних твірних бічних поверхонь зубів ведучого зубчастого колеса криволінійними твірними з радіусом кривизни R виконана точкова система зачеплення зубів, при цьому радіус R при перекосі зубів на кут Ψ і при відсутності...

Номер патенту: 76382

Опубліковано: 17.07.2006

Автор: Лиховид Юрій Макарович

МПК: F16H 1/10, F16H 1/24

Мітки: внутрішнього, передача, зачеплення

Формула / Реферат:

1. Передача внутрішнього зачеплення, що складається із внутрішнього (16) і зовнішнього (1) зубчатих коліс, внутрішні зуби (2) якої мають круговий профіль і утворюють коло виступів (10) з діаметром De, яка відрізняється тим, що внутрішнє колесо (16) встановлено відносно зовнішнього колеса (1) з ексцентриситетом Е, що визначається як E=KDe(l-M/N), де М, N - число зубів відповідно внутрішнього (16) та зовнішнього (1) коліс, К - безрозмірний...
