Петля для вікон, дверей і т.п.

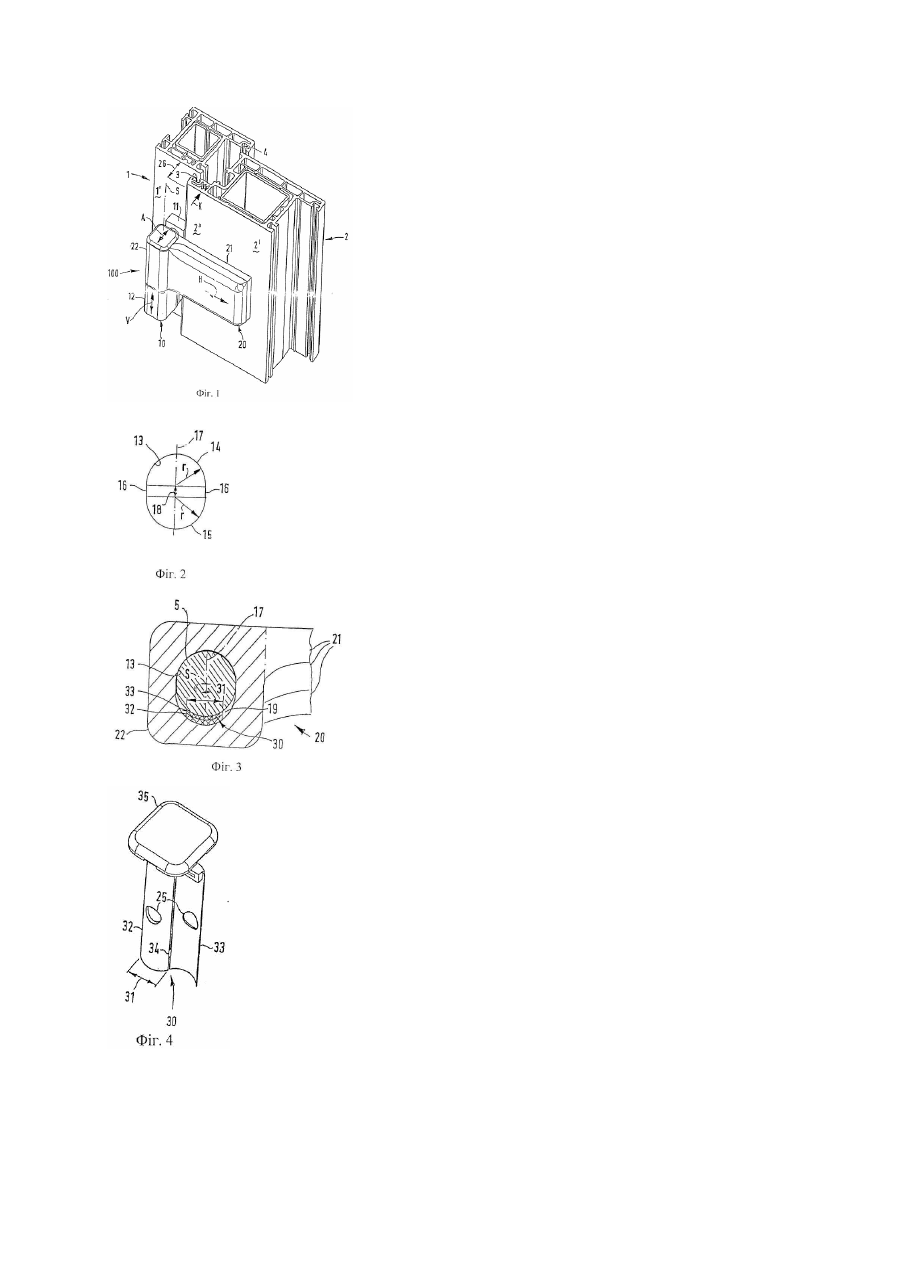

1. Петля (100) для дверей, вікон і т.п., що містить, щонайменше, одну рамну частину (10), яка включає в себе сполучену з нею шарнірну частину (12) і кріпильну частину (11), сполучену з нею і закріплену на передній стороні (1΄) нерухомої рами (1), стулкову частину (20), яка включає в себе шарнірну частину (22) і сполучену з нею кріпильну деталь (21), що закріплюється на передній стороні (2΄) стулки, причому шарнірна частина (22) стулкової частини охоплює шарнірну частину (12) рамної частини (10), і шарнірні частини (12, 22) в зоні обхвату сполучені між собою з можливістю повороту за допомогою осі (5) петлі, яка утворює шарнірну вісь S і яка входить в заглиблення (7, 13) в шарнірних (12, 22) частинах, причому заглиблення (13) однієї з шарнірних частин більш довге, ніж широке, так що вісь (5) петлі має люфт в ньому вздовж подовжньої середньої лінії (17) поперечного перерізу заглиблення (13) і може зміщатися паралельно сама собі на відрізок (18) пригонки, причому передбачена вставка (30), що всувається паралельно осі (5) петлі, яка містить, щонайменше, один конструктивний елемент, який усуває люфт осі (5) петлі вздовж подовжньої передньої лінії (17) і фіксує вісь (5) петлі в певному положенні, яка відрізняється тим, що вісь (5) петлі проходить безпосередньо в заглибленні (13) шарнірної частини (22), при цьому, щонайменше, один конструктивний елемент вставки (30) розміщений між, щонайменше, однією торцевою стінкою заглиблення (13) і віссю (5) петлі в зоні подовжньої середньої лінії (17) і виконаний з можливістю всування паралельно осі (5) петлі, і заглиблення має гладку форму перерізу.

2. Петля за п. 1, яка відрізняється тим, що частина осі (5) петлі, що входить в заглиблення (13), має приблизно круглий поперечний переріз, заглиблення (13) в своєму поперечному перерізі обмежене на кінцях півколами (14,15), радіуси (r) яких рівні радіусу тієї частини осі (5) петлі, яка входить в заглиблення (13), і сполучені короткими прямими (16), при цьому вставка (30) виконана у вигляді частково циліндричного вкладиша, внутрішній і зовнішній радіуси якого рівні радіусу осі (5) петлі, а товщина відповідає різниці (18) між довжиною і шириною заглиблення.

3. Петля за п. 1 або 2, яка відрізняється тим, що в стулковій (20) частині петлі передбачене заглиблення (13), а подовжня середня лінія (17) проходить перпендикулярно до площини рами або стулки.

4. Петля за одним із пп. 1-3, яка відрізняється тим, що ширина (31) смугоподібної вставки складає від 0,4- до 0,8-кратного значення ширини заглиблення (13).

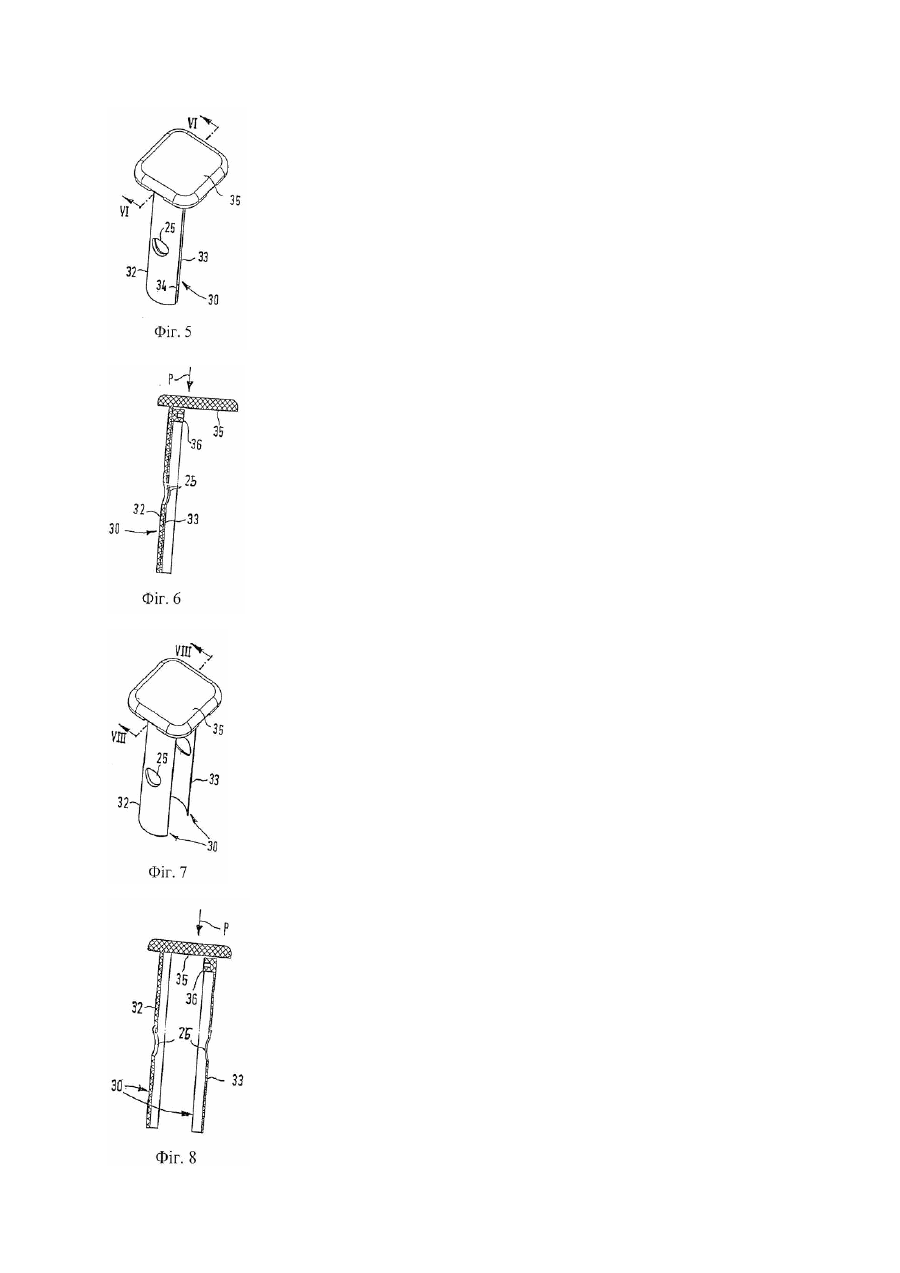

5. Петля за одним із пп. 2-4, яка відрізняється тим, що вставка (30) складається, щонайменше, з двох частково циліндричних окремих вкладишів (32,33), внутрішній і зовнішній радіуси яких рівні радіусу осі петлі, а загальна товщина яких усуває люфт осі (5) петлі в заглибленні (13).

6. Петля за п. 5, яка відрізняється тим, що окремі вкладиші (32, 33) мають різну товщину.

7. Петля за п. 5 або 6, яка відрізняється тим, що окремі вкладиші (32, 33) рознімно сполучені між собою.

8. Петля за п. 7, яка відрізняється тим, що окремі вкладиші (32, 33) поворотно і рознімно сполучені між собою по сусідніх подовжніх краях плівковим шарніром (34).

9. Петля за одним із пп. 1-8, яка відрізняється тим, що вставка (30) сполучена на одному кінці з кришкою (35), що закриває шарнірну частину (22) при всунутій вставці (30), яка розташована, по суті, перпендикулярно шарнірній осі (S).

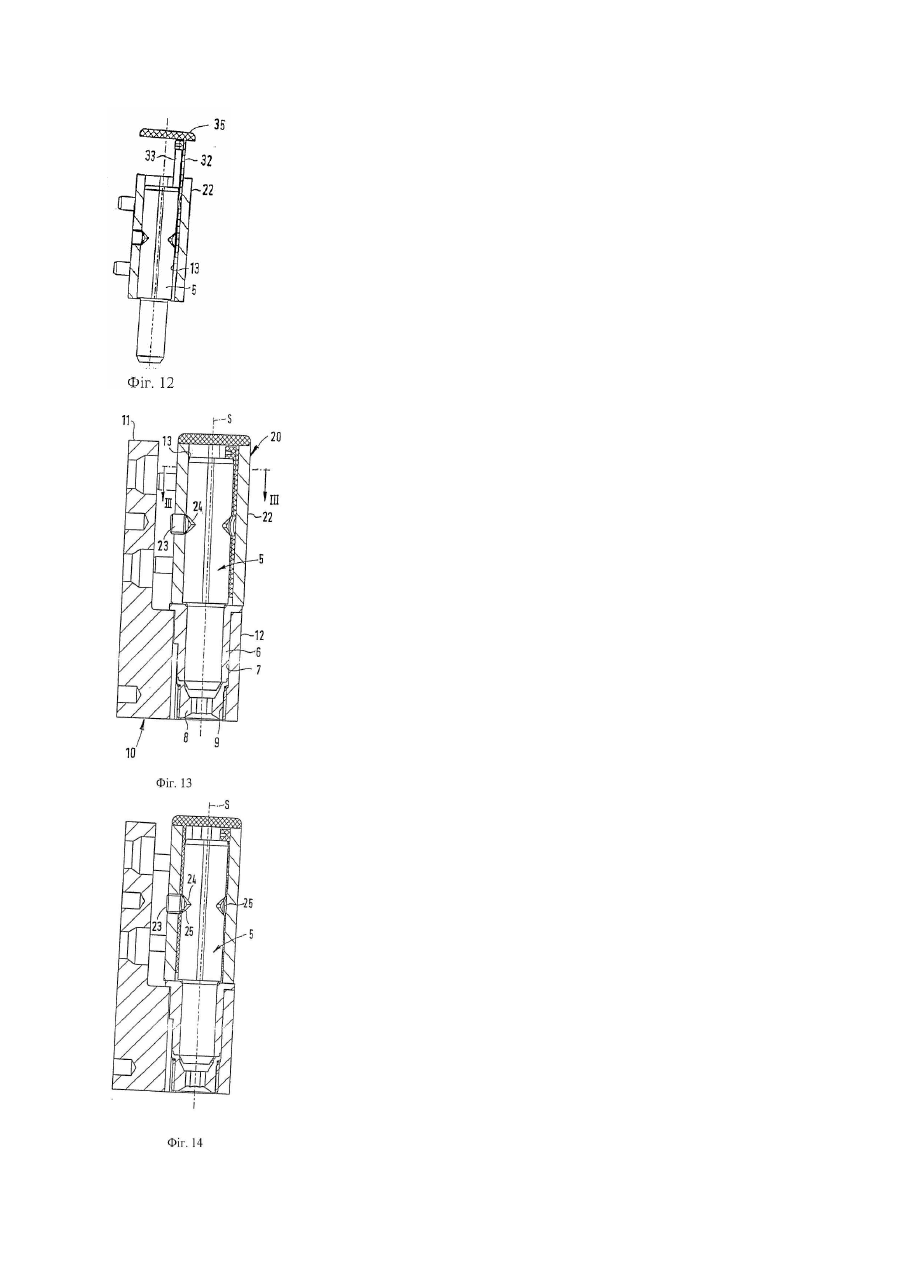

10. Петля за одним із пп. 1-9, яка відрізняється тим, що вісь (5) петлі може бути фіксована в шарнірній частині (22) потайним гвинтом (23), що угвинчується із задньої сторони шарнірної частини (22), не доступної при закритій стулці, і який входить у відповідне заглиблення (24) по периферії осі (5), при цьому вставка (30) або її окремі вкладиші (32, 33) мають отвір (25) в місці проходження потайного гвинта (23).
