Пристрій для роботи з льодом та/або грунтом

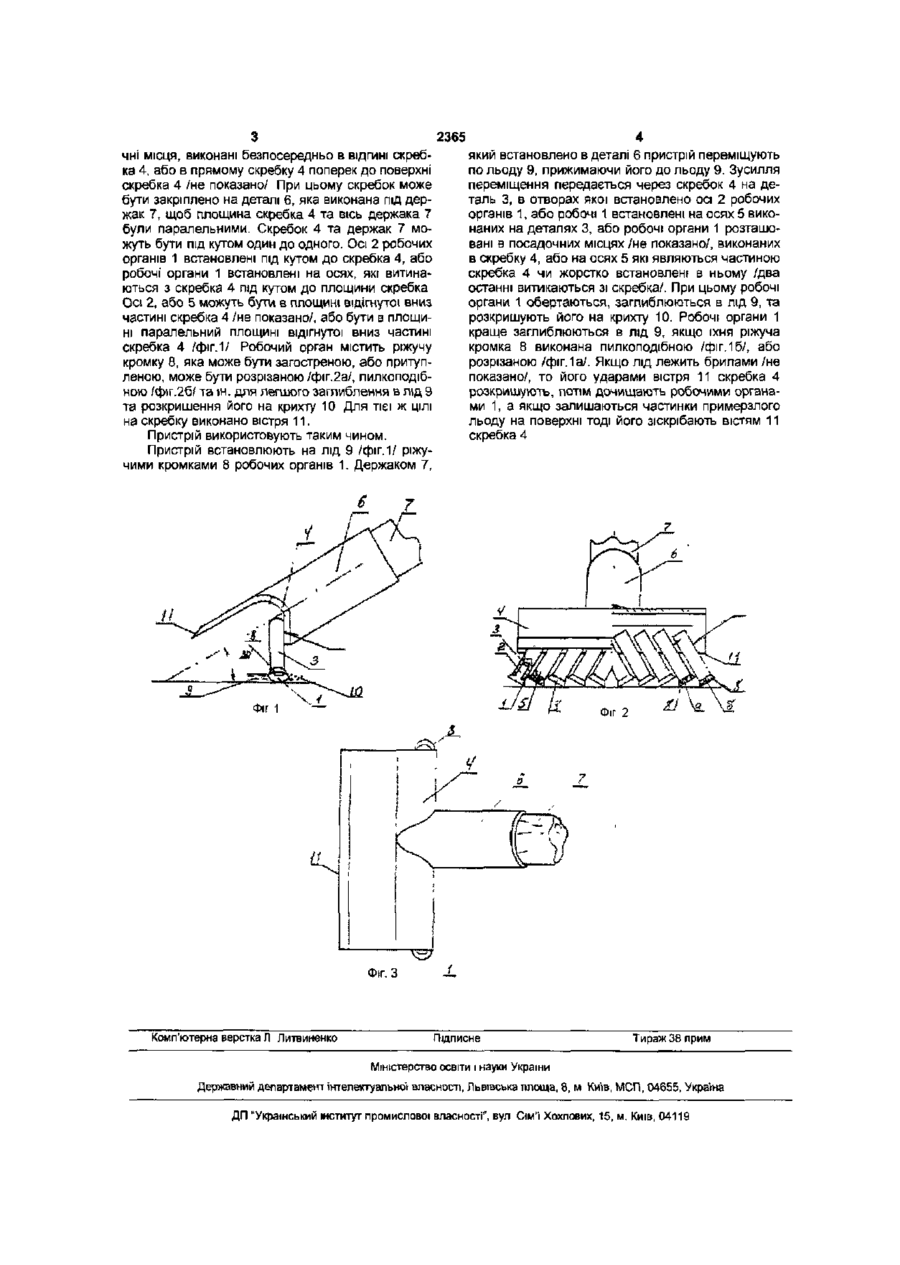

1. Пристрій для роботи з льодом, що містить щонайменше один робочий орган, нахилений робочою основою вниз та встановлений своєю віссю, або на осі, що розташована переважно поперек руху пристрою, який відрізняється тим, що пристрій містить скребок. 2 Пристрій за п.1, який відрізняється тим, що робочі органи мають осі або встановлені на осях, нахилених переважно поперек руху пристрою. 3. Пристрій за п 1, який відрізняється тим, що робочий орган містить щонайменше одну різальну кромку. 4. Пристрій за п.З, який відрізняється тим, що різальна кромка виконана пилкоподібною. 5 Пристрій за п.З, який відрізняється тим, що різальна кромка, розрізана на частини, пилкоподібна. 6. Пристрій за п.1, який відрізняється тим, що скребок виконано паралельним осі держака. 7 Пристрій за п 1, який відрізняється тим, що скребок розташовано під кутом до осі держака. 8. Пристрій за п.1, який відрізняється тим, що скребок виконано із зігнутої штаби, на ВІДГИНІ якої розташовані посадочні місця осей або осі робочих органів. 9 Пристрій за п 8, який відрізняється тим, що робочі органи своїми осями встановлені з бокової поверхні скребка. 10. Пристрій за п.8, який відрізняється тим, що робочі органи встановлені на осях, розташованих на боковій поверхні скребка 11. Пристрій за п.1, який відрізняється тим, що скребок виконано ударної дії Пристрій відноситься до засобів чищення поверхонь вулиць, тротуарів і т.п.від льоду, ущільненого снігу та/або обробітку грунту. Відомий пристрій / Патент України №55745 Бюл.4 15.04.2003/, який містить щонайменше один робочий орган, нахилений робочою основою вниз та встановлений віссю або на осі, що розташована скребок. Робочі органи можуть бути встановленими своїми осями, або на осях, що нахилені переважно поперек рухові пристрою. На робочих органах можуть бути виконані ріжучі кромки, які можуть бути безперервними, розрізаними, пило, хвиле та ін. - подібними Скребок може бути розташованим паралельно осі держака, якщо він є, або під кутом до держака. Скребок може бути виготовленим із зігнутої штаби на ВІДГИНІ якої розташовані посадочні місця осей або осі. Робочі органи своїми осями можуть бути встановлені в бокові поверхні скребка, або на осях розташованих на боковій поверхні скребка. Скребок може виконувати функції ударної переважно поперек руху пристрою. Недоліком цього пристрою являється те, що під час зчищення льоду залишаються частинки льоду примерзлі до поверхні та утруднення при роботі з льодовими брилами. В основу корисної моделі поставлено задачу забезпечення зчищання частинок примерзлого льоду, а також розколювання льодяних брил Поставлена задача вирішується тим, що в пристрої для роботи з льодом, який містить щонайменше один робочий орган, нахилений робочою основою вниз та встановлений своєю віссю, або на осі, що розташована переважно поперек рухові пристрою, згідно з корисно моделлю містить Дії На фіг.1 показано варіант виконання пристрою На фіг.2 показано вид спереду за фіг.1 На фіг.З показано вид зверху за фіг 1 Пристрій містить робочі органи 1 /фіг.1-, які своїми осями 2 /фіг.2/ розташовані в деталі 3 на відгині скребка 4, або на осі 5 якою може бути деталь 3. Осі можуть бути встановленими в посадо Ю (О со CM 2365 чні місця, виконані безпосередньо в ВІДГИНІ скребка 4, або в прямому скребку 4 поперек до поверхні скребка 4 /не показано/ При цьому скребок може бути закріплено на деталі 6, яка виконана під держак 7, щоб площина скребка 4 та вісь держака 7 були паралельними. Скребок 4 та держак 7 можуть бути під кутом один до одного. Осі 2 робочих органів 1 встановлені під кутом до скребка 4, або робочі органи 1 встановлені на осях, які витинаються з скребка 4 під кутом до площини скребка Осі 2, або 5 можуть бути в площині відігнутої вниз частині скребка 4 /не показано/, або бути в площині паралельний площині відігнутої вниз частині скребка 4 /фіг.1/ Робочий орган містить ріжучу кромку 8, яка може бути загостреною, або притупленою, може бути розрізаною /фіг.2а/, пилкоподібною /фіг.26/ та ін. для легшого заглиблення в лід 9 та розкришення його на крихту 10 Для тієї ж ЦІЛІ на скребку виконано вістря 11. Пристрій використовують таким чином. Пристрій встановлюють на лід 9 /фіг.1/ ріжучими кромками 8 робочих органів 1. Держаком 7, який встановлено в деталі 6 пристрій переміщують по льоду 9, прижимаючи його до льоду 9. Зусилля переміщення передається через скребок 4 на деталь 3, в отворах якої встановлено осі 2 робочих органів 1, або робочі 1 встановлені на осях 5 виконаних на деталях 3, або робочі органи 1 розташовані в посадочних місцях /не показано/, виконаних в скребку 4, або на осях 5 які являються частиною скребка 4 чи жорстко встановлені в ньому /два останні витикаються зі скребка/. При цьому робочі органи 1 обертаються, заглиблюються в під 9, та розкришують його на крихту 10. Робочі органи 1 краще заглиблюються в лід 9, якщо їхня ріжуча кромка 8 виконана пилкоподібною /фіг.16/, або розрізаною /фіг. 1а/. Якщо лід лежить брилами /не показано/, то його ударами вістря 11 скребка 4 розкришують, потім дочищають робочими органами 1, а якщо залишаються частинки примерзлого льоду на поверхні тоді його зіскрібають вістям 11 скребка 4 Фіг 2 комп'ютерна верстка Л Литвиненко Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохпоеих, 15, м. Київ, 04119
