Циклон
Номер патенту: 64816
Опубліковано: 15.03.2004
Автори: Климов Віталій Федорович, Куценко Борис Степанович, Кудров Володимир Михайлович
Формула / Реферат

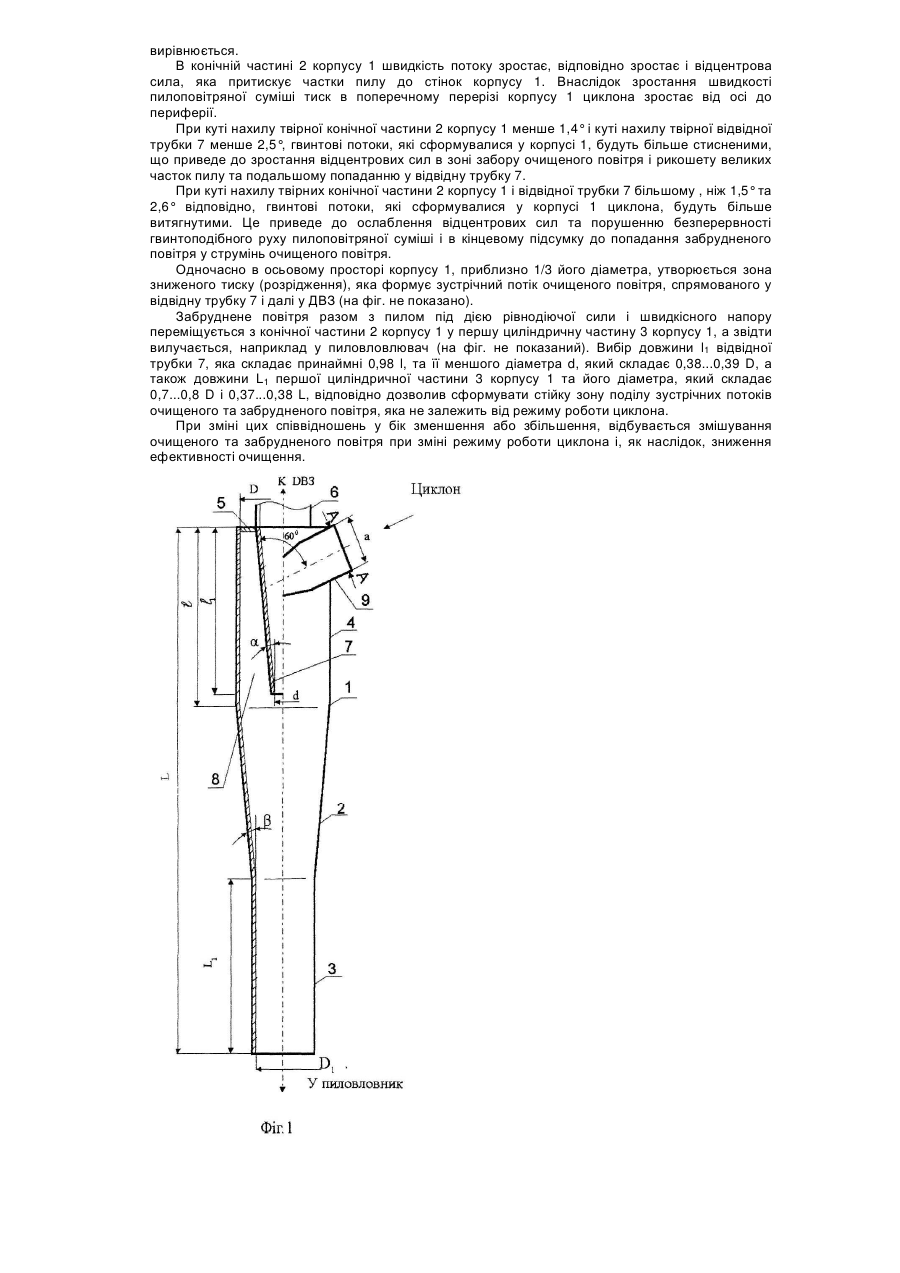

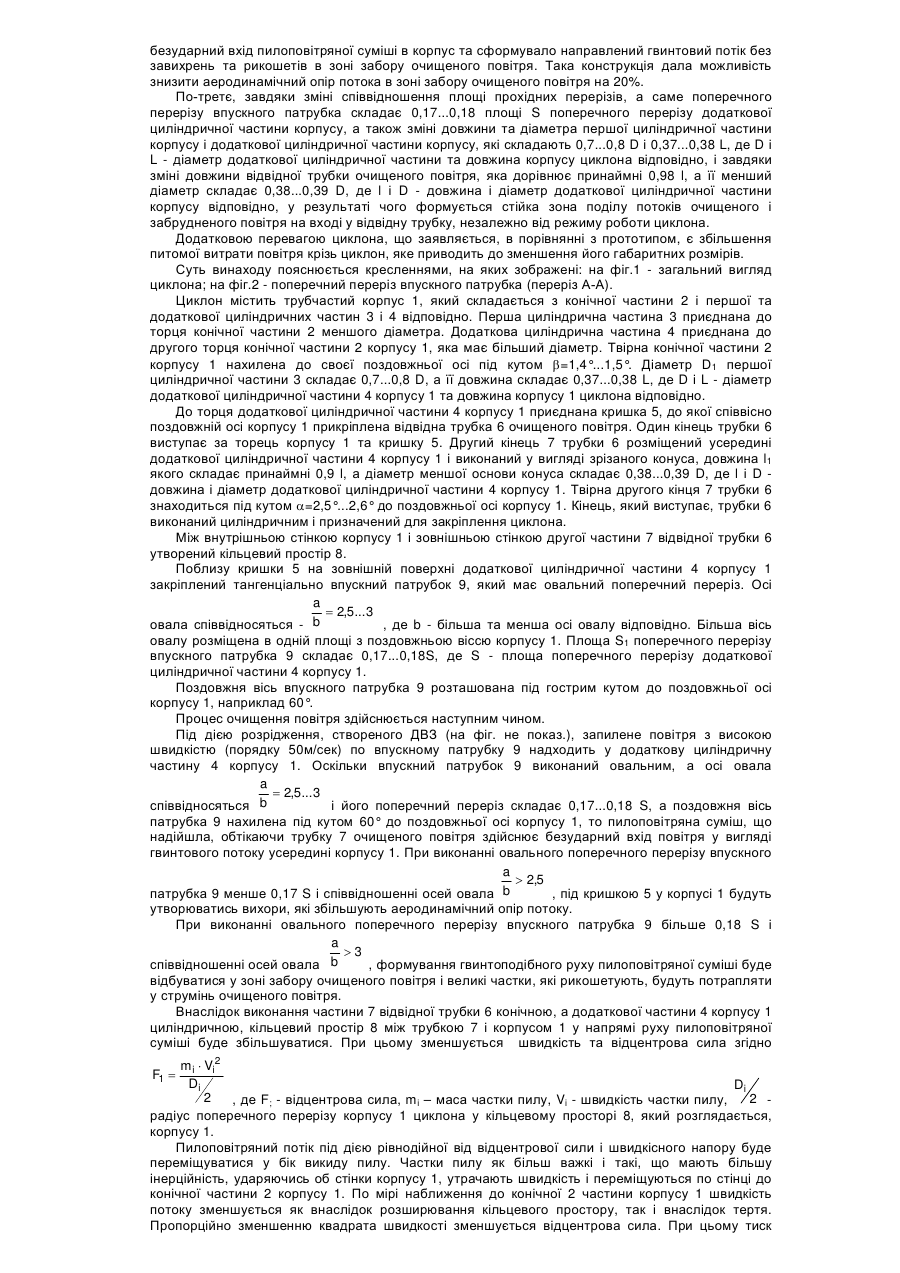

1. Циклон, який містить трубчастий корпус, що складається з першої циліндричної частини і сполученої з нею конічної частини, кришку, установлену на торці корпусу, відвідну трубку очищеного повітря, приєднану до кришки співвісно поздовжної осі корпусу, один кінець якої виступає за торець корпусу і кришку, а другий її кінець розміщений усередині корпусу, та впускний патрубок овального поперечного перерізу, тангенціально прикріплений до стінки корпусу поблизу кришки, при цьому поздовжня вісь впускного патрубка розташована під гострим кутом до поздовжньої осі корпусу, який відрізняється тим, що корпус оснащений додатковою циліндричною частиною, розташованою між кришкою та конічною частиною корпусу, другий кінець відвідної трубки очищеного повітря виконаний у вигляді зрізаного конуса, твірна якого нахилена до поздовжньої осі корпусу під кутом 2,5°...2,6°, причому довжина конічної частини відвідної трубки очищеного повітря складає принаймні 0,9
, а її менший діаметр складає 0,38...0,39D, де і D - довжина і діаметр додаткової циліндричної частини корпусу відповідно.

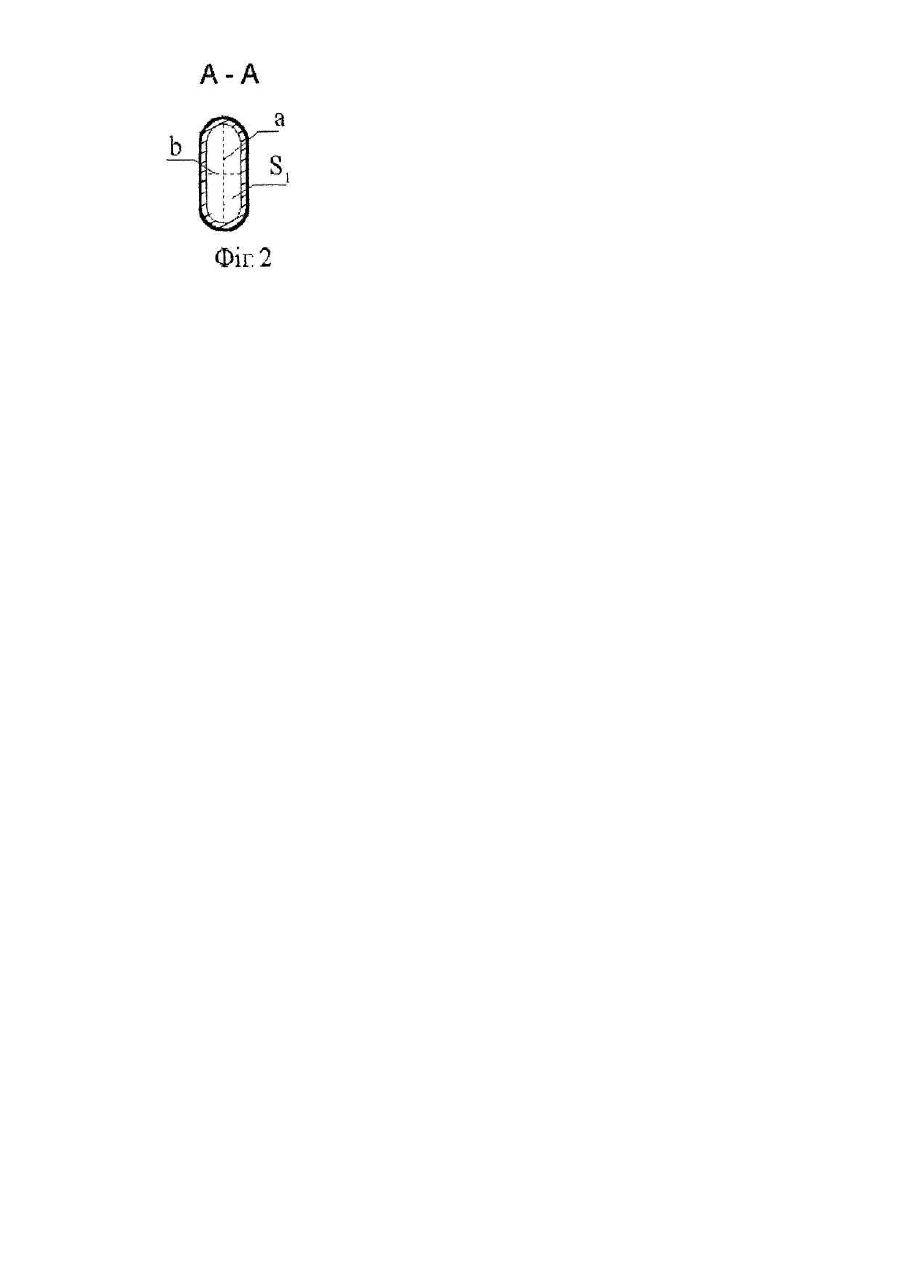

2. Циклон за п. 1, який відрізняється тим, що осі овала поперечного перерізу впускного патрубка співвідносяться
, де
і
- більша та менша осі овала, відповідно.
3. Циклон за п. 1, який відрізняється тим, що діаметр першої циліндричної частини корпусу складає 0,7...0,8D, а його довжина складає 0,37...0,38L, де D і L - діаметр додаткової циліндричної частини та довжина корпусу циклона, відповідно.
4. Циклон за п. 1, який відрізняється тим, що твірна конічної частини корпусу нахилена під кутом 1,4°...1,5° до своєї поздовжньої осі.
5. Циклон за п. 1, який відрізняється тим, що площа поперечного перерізу впускного патрубка складає 0,17...0,18S, де S - площа поперечного перерізу додаткової циліндричної частини корпусу.
Додаткова інформація
Назва патенту англійськоюCyclone
Автори англійськоюKudrov Volodymyr Mykhailovych, Klimov Vitalii Fedorovych, Kutsenko Borys Stepanovych
Назва патенту російськоюЦиклон
Автори російськоюКудров Владимир Михайлович, Климов Виталий Федорович, Куценко Борис Степанович
МПК / Мітки
МПК: B04C 5/02
Мітки: циклон
