Грунторозпушувальний голчастий коток

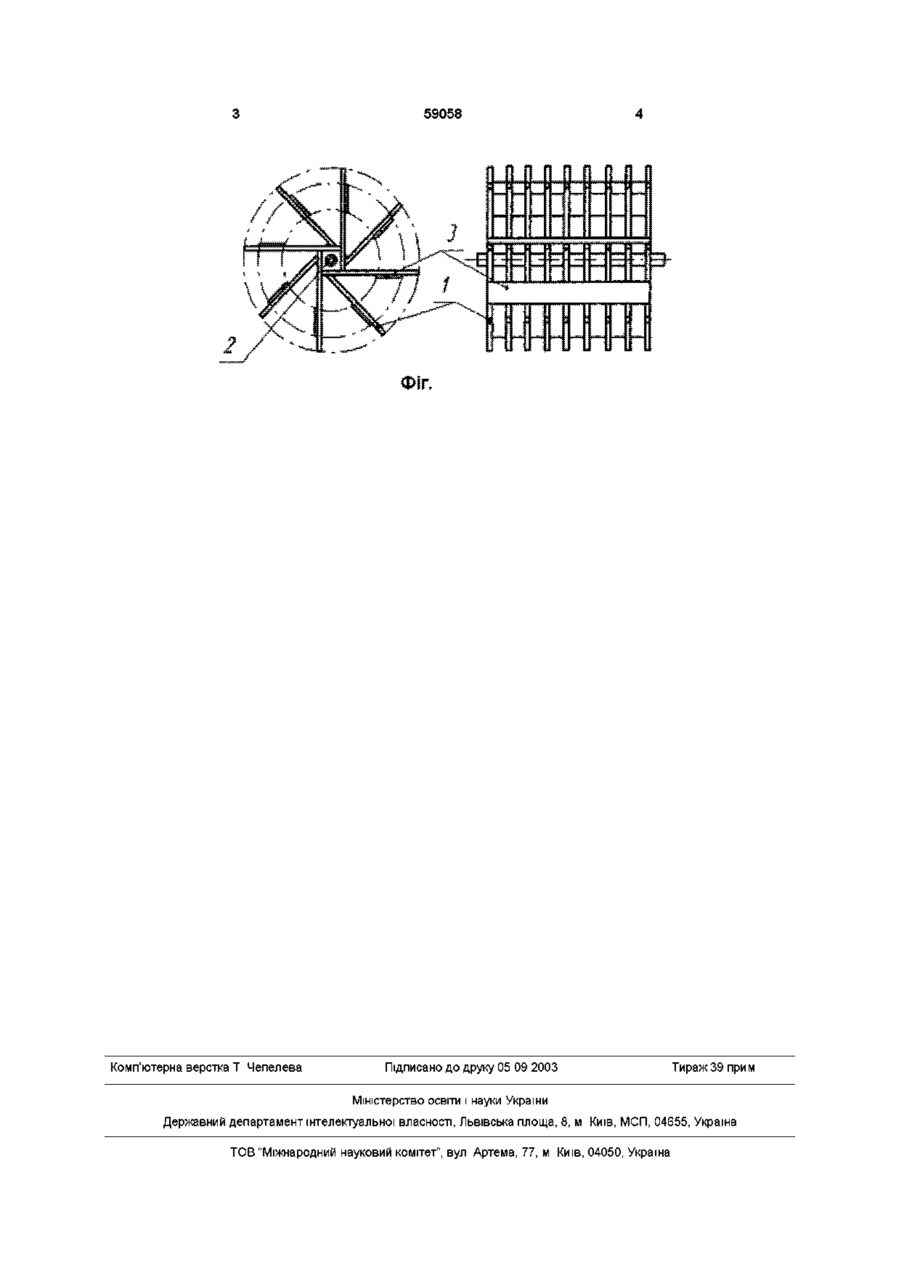

Ґрунторозпушувальний голчастий коток, який складається з голчастих дисків жорстко закріплених на валу, який відрізняється тим, що голки різних дисків з'єднані між собою поперечни Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до робочих органів ґрунтообробних машин ВІДОМІ голчасті диски застосовуються на просапних культиваторах для розпушування поверхні ґрунту в міжряддях і рядках, а також ВІДОМІ голчасті борони марки БІГ-3, та ІНШІ, ЩО застосовуються для розбивання грудок ґрунту після його полицевого обробітку [1,2] Найбільш близькою до заявляемого є конструкція голчастого котка описаного в деклараційному патенті на винахід [3] Ефективність роботи цих і подібних робочих органів під час розпушування ґрунту досить висока, але недоліком таких знарядь є недостатня вирівняність поверхні поля після їх проходу Задача, на вирішення якої направлений винахід - забезпечення підвищення інтенсивності розпушування верхнього шару ґрунту з одночасним вирівнюванням поверхні поля після основного обробітку Поставлена задача вирішується тим, що для виконання вказаного технологічного процесу пропонується конструкція голчастого котка який складається з голчастих дисків жорстко закріплених на валу Особливістю конструкції є те, що голки різних дисків з'єднані між собою поперечними планками таким чином, що КІНЦІ ГОЛОК частково виступають над ними При такій конструкції голчастого котка підвищення інтенсивності кришення ґрунту забезпечується планками, які додатково кришать ґрунт у міждисковому просторі, а та особливість, що вони закріплені на певній відстані від кінця голок, яка не перевищує глибину обробітку грушу голчастим котком, сприяє додатковому вирівнюванню поверхні поля Зміст винаходу пояснюється рисунком де на фіг 1 зображений ґрунторозпушувальний голчастий коток, який складається з голчастих дисків 1, жорстко закріплених на валу 2 Голки різних дисків з'єднані між собою поперечними планками З Працює ґрунторозпушувальний голчастий коток наступним чином При переміщенні його по поверхні попередньо обробленого ґрунту на певній глибині голчасті диски котка перекочуються по поверхні ґрунту, а їх голки руйнують великі комки, що знаходяться на поверхні Розбивання грудка забезпечується за рахунок ударів та подальшого проколювання їх голками дисків, Поперечні планки, які закріплені на дисках додатково подрібнюють великі грудки ґрунту і вирівнюють поверхню поля В результаті чого забезпечується висока інтенсивність подрібнення грудок ґрунту та вирівняність поверхні поля ми планками таким чином, що КІНЦІ ГОЛОК частково виступають над ними 1 Л А Резников, ВТ Ещенко и др Основы проектирования и расчет сельхозмашин -М Агропромиздат, 1991, ст 110, рис 3 41е 2 В С Гапоненко, Д Г Войлок, «Сільськогосподарські машини», Київ Урожай, 1993, ст 43, рис 1 28 3 Деклараційний патент на винахід №34592 А „Ґрунторозпушувальний голчастий коток" Сисолін Петро Васильович Сало Василь Михайлович, Осипов Ігор Миколайович Бюл №2 від 15 03 2001 00 ю о о> ю 59058 Комп'ютерна верстка Т Чепелева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
