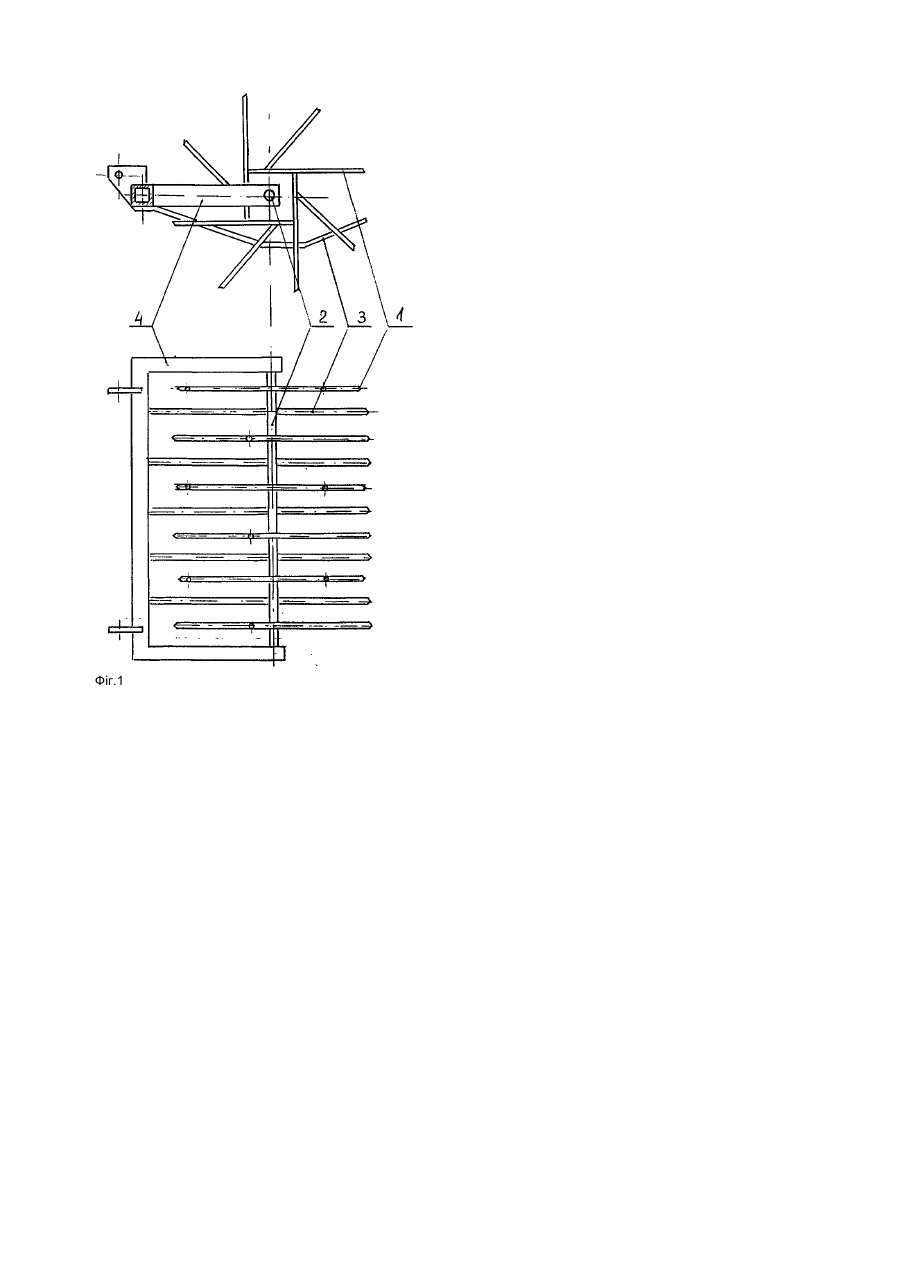

Грунторозпушувальний голчастий коток

Винахід відноситься до сільськогосподарського машинобудування, та зокрема до робочих органів ґрунтообробних машин. Відомі голчасті диски застосовуються на просапних культиваторах для розпушування поверхні фунту в міжряддях і рядках, а також відомі голчасті борони марки БИГ-3, та інші, що застосовуються для розбивання комків грунту після полицевого обробітку грунту (Л.А. Резников, ВТ. Ещенко и др. Основы проектирования и расчет сельхозмашин. - М.: Агррпромиздат, 1991, crop. 110, рис. 3.41е, B.C. Гапоненко, Д.Г. Войткж, "Сільськогосподарські машини", Київ. Урожай, 1993, crop. 43, рис. 1.28). Найбільш близькою до заявляемого є конструкція голчастих котків, з яких складається ґрунтообробне знаряддя марки БМШ-15 (А.П. Грибановский и др. "Комплекс противоэрозионных машин", M., "Афопромиздат", 1989). Ефективність роботи цих і подібних робочих органів, в плані розпушування грунту досить висока, але використання їх на ґрунтах, оброблених за допомогою безполицевих робочих органів, виявляється неможливим із-за забивання в результаті наколювання голками дисків листків і стебел рослин попередників і бур'янів. Задача, що вирішуєтеся винаходом, спрямована на максимальне зниження ймовірності забивання барабанів голчастих дисків, і забезпечення можливості інтенсивного розпушування верхнього шару ґрунтів засмічених рослинними решками. Досягається це тим, що між голчастими дисками жорстко закріпленими на валу встановлені зчищаючи прутки з підігнутими кінцями в бік обертання голок, які закріплюються до рамки. При наявності вказаних прутків в робочому стані голчасті диски звільняються від рослинних решток, що наколюються на голки і ґрунторозпушувальний коток не забивається За таких умов підвищується інтенсивність розпушування верхнього шару ґрунту, а значить підвищується і якість виконання всього технологічного процесу. Зміст винаходу пояснюється рисунком, де на фіг. 1 зображений ґрунторозпушувальний голчастий коток. Голчастий коток складається з голчастих дисків 1. жорстко закріплених на валу 2 Вал через підшипникові вузли з'єднується з рамкою 4, до якої приварені зчищаючи прутки 3, які розміщені між голчастими дисками і мають кінці підігнуті в бік обертання голок. Ґрунторозпушувальний голчастий коток працює слідуючим чином. Переміщаючись по поверхні фунту по передньо підрізаній на певній глибині і частково розпушеній плоскорізними робочими органами, голчасті диски котка перекочуються по поверхні фунту, а їх голки руйнують великі комки ґрунту, що знаходяться на поверхні. Розбивання комків забезпечується за рахунок ударів і подальшого їх прополювання голками дисків При входженні голок в грунт і наявності на поверхні поля рослинних решток частина їх також проколюється і зависає на голках. В такому стані рослинні рештки підіймаються вгору, але на шляху підйому на них з поступовим підвищенням інтенсивності діють зчищаючи прутки, які звільняють голки в період провертання їх на кут до 90° від рослинних решток. Таким чином, запропонована конструкція ґрунторозпушувального голчастого котка практично виключає ймовірність забивання його рослинними рештками, а значить дає можливість застосовувати його в комбінованих агрегатах для безполицевого обробітку фунту і інтенсивного і якісного кришіння його поверхневого шару. Фіг.1
