Обмежувач вантажопідйомності стрілового крана
Номер патенту: 23685
Опубліковано: 02.06.1998
Автори: Андрієнко Микола Миколайович, Приступа Микола Пилипович, Усанов Володимир Миколайович, Столбіков Станіслав Григорович, Кузвесов Віктор Георгієвич, Латаш Євген Олександрович
Формула / Реферат

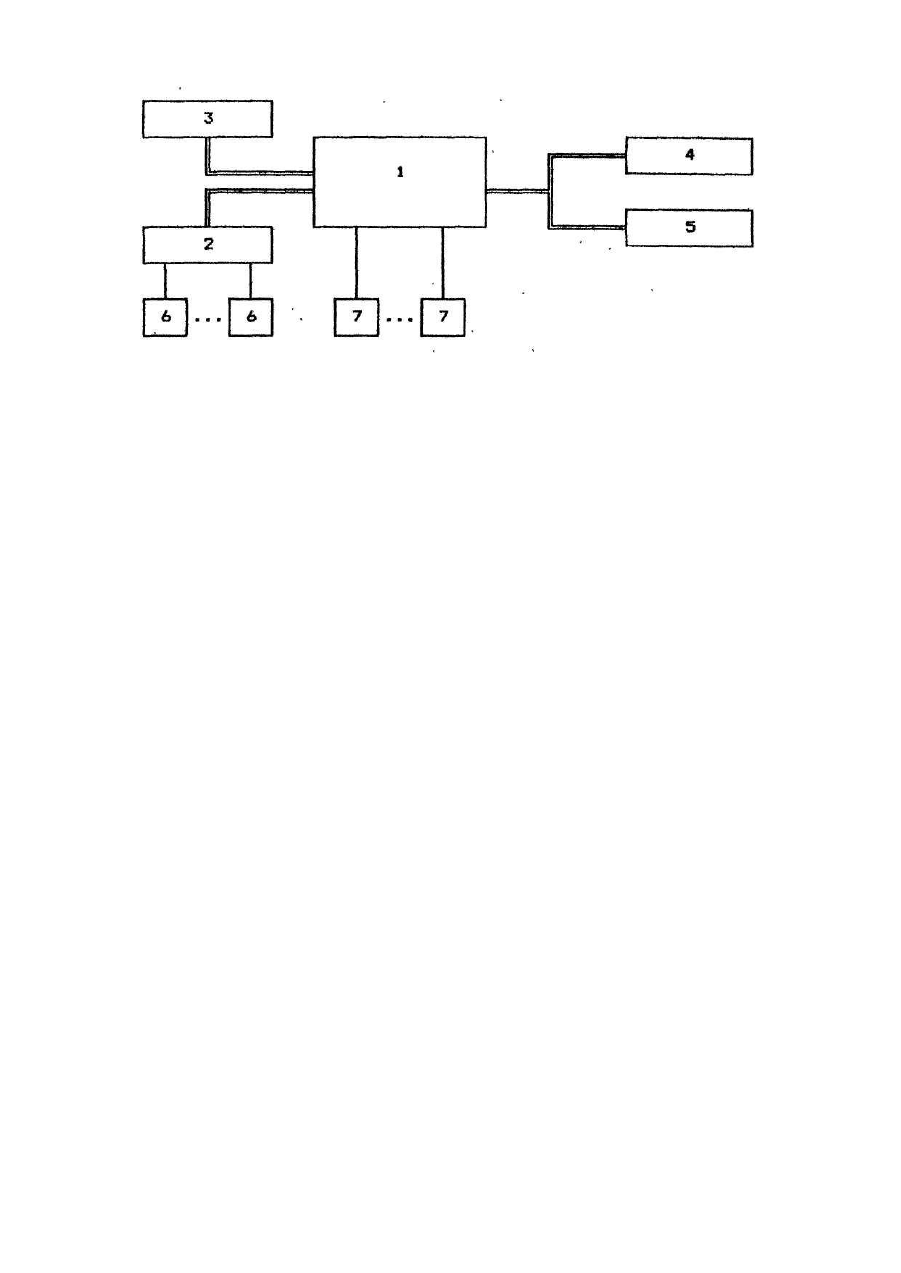

Ограничитель грузоподъемности стрелового крана, содержащий цифровой вычислительный блок, один из информационных входов которого соединен с выходом аналого-цифрового преобразователя, второй, двунаправленный - с входом и выходом цифрового запоминающего блока, а информационный выход соединен с входом блока визуальной индикации и входом исполнительного блока, n датчиков аналоговых параметров крана, подключенных к входам аналого-цифрового преобразователя, m датчиков дискретных параметров и сигналов о работе крана, соединенных с третьими информационными входами, отличающийся тем, что блок визуальной индикации снабжен мнемосхемой крана для отображения вида используемого стрелового оборудования, заданного режима работы крана и типа заданных ограничений движения стрелового оборудования крана.
Текст
Изобретение относится к подъемно-транспортному оборудованию, а именно к ограничителям грузоподъемности. Известен ограничитель грузоподъемности, содержащий датчик давления, датчик длины стрелы, датчик угла наклона стрелы и микрокомпьютер [Патент Японии №63-43318, кл. В 66 С 23/90, 1988]. Недостатком этого ограничителя грузоподъемности является отсутствие защиты элементов крана от соприкосновения с препятствиями (координатная защита). Наиболее близким к изобретению является ограничитель грузоподъемности стрелового крана, содержащий цифровой вычислительный блок, аналого-цифровой преобразователь, цифровой запоминающий блок, синтезатор звука, блок визуальной индикации, исполнительный блок, n датчиков аналоговых параметров крана, m датчиков дискретных параметров и сигналов о работе крана [Патент РФ №2011632, кл. В 66 С 23/90]. Устройство обеспечивает электронную защиту крана по перегрузке и от соприкосновения с препятствиями, благодаря цифровой обработке данных достигается высокая точность срабатывания, сменные модули цифрового запоминающего устройства позволяют легко достичь сопряжения с кранами различных типов. Это известное техническое решение нельзя считать удовлетворительным в части дости гаемой информативности, поскольку информация о заданной грузовой характеристике и соответствие ее установленному стреловому оборудованию и выбранному режиму работы крана, а также типе введенных ограничений на индикацию не выводятся. Оператор по ошибке может выбрать грузовую характеристику, не соответствующую установленному стреловому оборудованию и режиму работы крана. При этом известные ограничители, не имеющие индикации, не обеспечивают контроль соответствия выбранной грузовой характеристики установленным стреловому оборудованию и режиму работы крана, что может привести к неверному срабатыванию ограничителя, Задачей изобретения является повышение безопасности и производительности труда. Поставленная задача достигается тем, что в ограничителе грузоподъемности стрелового крана, содержащем цифровой вычислительный блок, один из информационных входов соединен с выходом аналого-цифрового преобразователя, второй, двунаправленный, с входом и выходом цифрового запоминающего блока, а информационный выход соединен с входом блока визуальной индикации и входом исполнительного блока, n датчиков аналоговых параметров крана, подключенных к входам аналогоцифрового преобразователя, m датчиков дискретных параметров и сигналов о работе крана, соединенных с третьими информационными входами цифрового вычислительного блока, блок визуальной индикации снабжен мнемосхемой крана, отображающей вид используемого стрелового оборудования, заданный режим работы крана и тип заданных ограничений движения стрелового оборудования крана. Наличие мнемосхемы позволяет оператору вести постоянный контроль за соответствием контролируемой грузовой характеристики крана установленному стреловому оборудованию и заданному режиму работы крана, а также контролировать включение необходимого типа ограничений движения стрелового оборудования крана, что существенно повышает безопасность работы на кране. Устройство поясняется чертежом, где показана блок-схема ограничителя грузоподъемности стрелового крана. Ограничитель грузоподъемности стрелового крана содержит цифровой вычислительный блок 1, первый информационный вход которого соединен с выходом аналого-цифрового преобразователя 2, второй двунаправленный информационный вход подключен к входу-вы ходу цифрового запоминающего блока 3, а информационный выход соединен с входом блока визуальной индикации 4, снабженного мнемосхемой крана (не показана), и входом исполнительного блока 5, n датчиков аналоговых параметров 6, подключенных к входам аналого-цифрового преобразователя, m датчиков дискретных параметров и сигналов о работе крана 7, соединенных с третьими информационными входами цифрового вычислительного блока. Режим работы ограничителя грузоподъемности крана в реальном масштабе времени обеспечивает прием и обработку данных по мере их поступления без каких-либо ограничений и выдачу результатов в требуемые интервалы времени. Датчики 6 аналоговых параметров крана выдают сигналы, зависящие от нагрузки и положения стрелы на аналого-цифровой преобразователь 2. Цифровой вычислительный блок 1 управляет аналого-цифровым преобразователем 2 так, что аналоговые измерительные сигналы последовательно преобразуются в цифровую форму и поступают на цифровой вычислительный блок 1, кроме того, цифровой вычислительный блок 1 производит опрос элементов ввода на предмет получения дискретных параметров и сигналов, содержащих информацию о режиме работы крана. Цифровой вычислительный блок 1 перерабатывает эту информацию вместе с информацией, извлекаемой из цифрового запоминающего блока 3. Результаты обработки выводятся в исполнительный блок 5 для управления механизмами крана, а также в блок визуальной индикации 4, имеющий три световых индикатора и при жидко-кристаллических цифровых индикатора для отображения текущей информации о параметрах крана и мнемосхему крана для отображения вида используемого стрелового оборудования, заданных режимов работы крана и типа введенных ограничений. Таким образом, применение мнемосхемы позволяет оператору оперативно ориентироваться в рабочей обстановке, комфортно и безопасно чувствовать себя на кране.
ДивитисяДодаткова інформація
Автори англійськоюPrystupa Mykola Pylypovych, Usanov Volodymyr Mykolaiovych
Автори російськоюПриступа Николай Филипович, Усанов Владимир Николаевич
МПК / Мітки
МПК: B66C 23/90
Мітки: обмежувач, вантажопідйомності, крана, стрілового
