Шиберна засувка

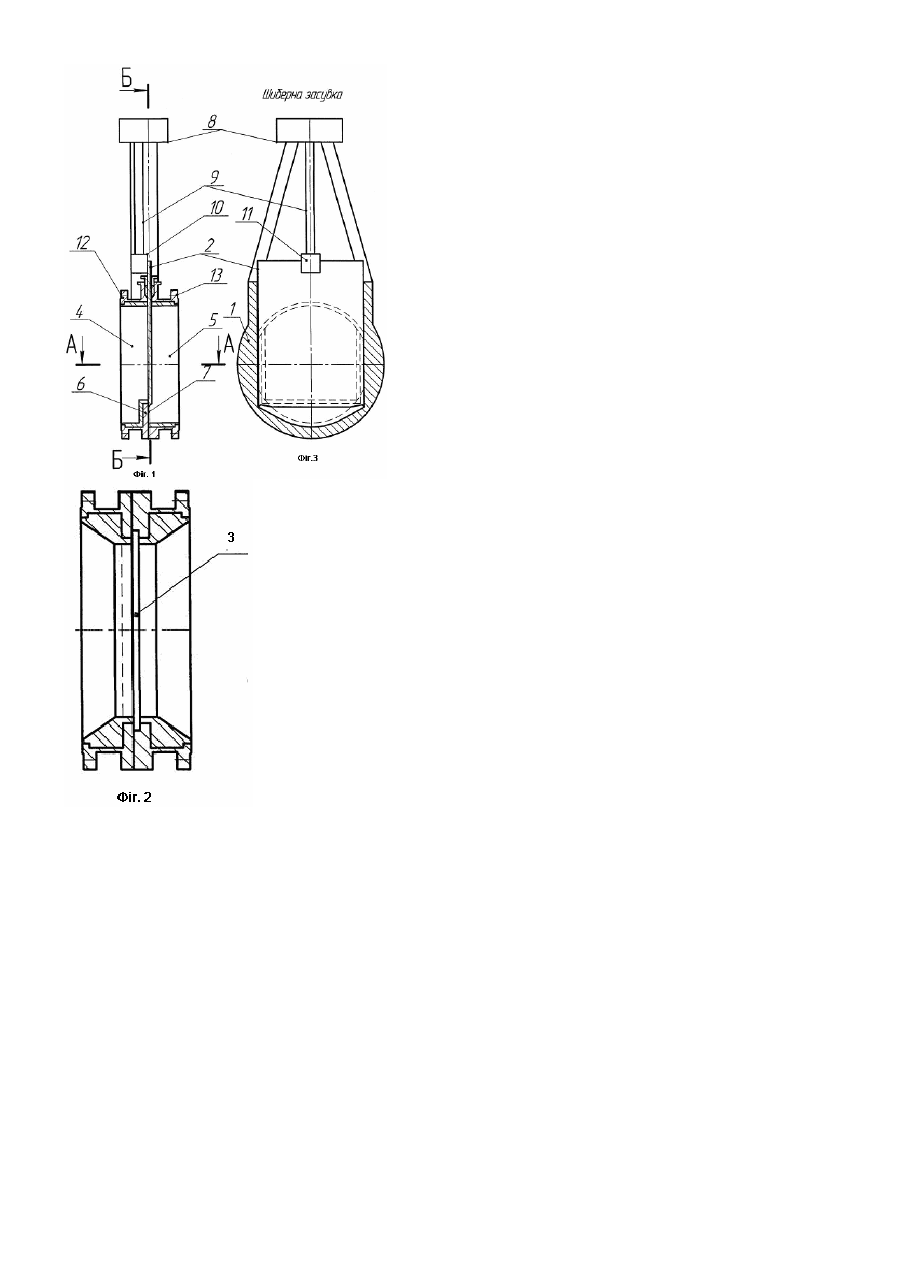

Передбачувана корисна модель відноситься до запірної арматури трубопроводів, а саме до шиберних засувок трубопроводів гідротранспорту абразивних рідких шламових суспензій та може бути використана на пневмотранспорті абразивних сипких матеріалів. Найбіль ш близькою, за технічною суттю, до засувки, яка заявляється, є шиберна засувка, що містить корпус з розташованим в ньому шибером прямокутної форми, який рухається зворотно-поступально та встановлені на корпусі прямокутні фланці, знизу корпуса виконаний карман у формі торця шибера, порожнина кармана з'єднана з вихідною порожниною корпусу для видаляння залишків робочого середовища, які проштовхуються шибером при повному закритті засувки [Авторсь ке свідоцтво СРСР №379805, кл. F16K27/00, опубліковане 20.04.73.]. Недоліками відомої засувки є те, що накопичувані залишки робочого середовища у вихідній порожнині корпуса ущільнюються, кристалізуються та перетворюються у скам'янілу масу (наприклад, цемент при контакті з вологою), що перешкоджає проштовхуванню маси робочого середовища через карман до вихідної порожнини корпуса, тобто пристрій ненадійний, має великі габарити через виготовлення нижньої частини кармана похилою, що подовж ує корпус, а приєднання шиберної засувки з прямокутним фланцем до трубопроводу з круглим перерізом та круглими фланцями ускладнює та підвищує вартість монтажу. В основу корисної моделі поставлене завдання удосконалення шиберної засувки, в якій виконання нижньої сторони шибера з клиноподібним скосом та встановлення його в пазах корпуса, поділ шибером корпуса на патрубки, один з яких виконаний з виступом, а інший - утворює порожнину під шибером, забезпечує надійність закриття шибера при скупченні залишків робочого середовища та їх видалянні, цим забезпечується зменшення габаритів, спрощення конструкції засувки, зниження собівартості монтажу. Поставлене завдання вирішується тим, що в шиберній засувці, що містить корпус, з розташованим в нь ому шибером прямокутної форми, який рухається зворотно-поступально, та фланці, згідно з корисною моделлю передбачені наступні конструктивні відміни: - нижня сторона шибера виконана з клиноподібним скосом; - шибер встановлений в пазах корпуса; - шибер поділяє корпус на патрубки; - один з патрубків виконаний з виступом; - інший патрубок утворює порожнину під шибером. Крім того, патрубки із зовнішнього боку закриті фланцями круглої форми, а шибер з'єднаний з приводом через гвинтове з'єднання. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображена шиберна засувка в трубопроводі; Фіг.2 - розріз по А-А; Фіг.3 - розріз по Б-Б. Шиберна засувка містить корпус 1 з встановленим в ньому шибером 2, нижня сторона якого виконана з клиноподібним скосом, шибер 2 встановлений з можливістю зворотно-поступального руху в пазах 3 корпуса 1, шибер 2 поділяє кор пус 1 на патрубки 4 та 5, патрубок 4, в ниж ній час тині, постачений виступом 6, а патрубок 5 утворює під шибером 2 порожнину 7, шибер 2 з'єднаний з електромеханічним приводом 8 гвинтом 9, через гайку 10 та гайкотримач 11, патрубки 4 та 5 закриті із зовнішніх боків фланцями 12 та 13, які мають круглу форму. Пристрій працює наступним чином. В початковому положенні шибер 2 відкритий. При закритті шибер 2, рухаючись, обертає гвинт 9, що зв'язаний з приводом 8, через гайку 10 та гайкотримач 11, при цьому обертаючий рух гвинта 9 перетворюється у зворотно-поступальний рух шибера 2. При повному закритті шибера 2, його подовжений бік щіль но прилягає до виступу 6 патрубка 4, а нижньою стороною з клиноподібним скосом шибер 2 врізається в накопичений в порожнині 7 залишок робочого середовища та зрушує його у вихідний трубопровід (не показаний). При припиненні нагнітання робочого середовища, зворотній стовп суспензії щільно притискує шибер 2 до стінки виступу 6 патрубка 4, цим забезпечується герметичність перекриття шиберної засувки. Використання запропонованої шиберної засувки дозволить безперервно проштовхувати залишки робочого середовища у вихідний трубопровід, запобігаючи їх скупченню на виході з корпусу засувки, що запобігає ущільненню, кристалізації, скам'янілості залишків.
