Пристрій для різання труб в свердловині

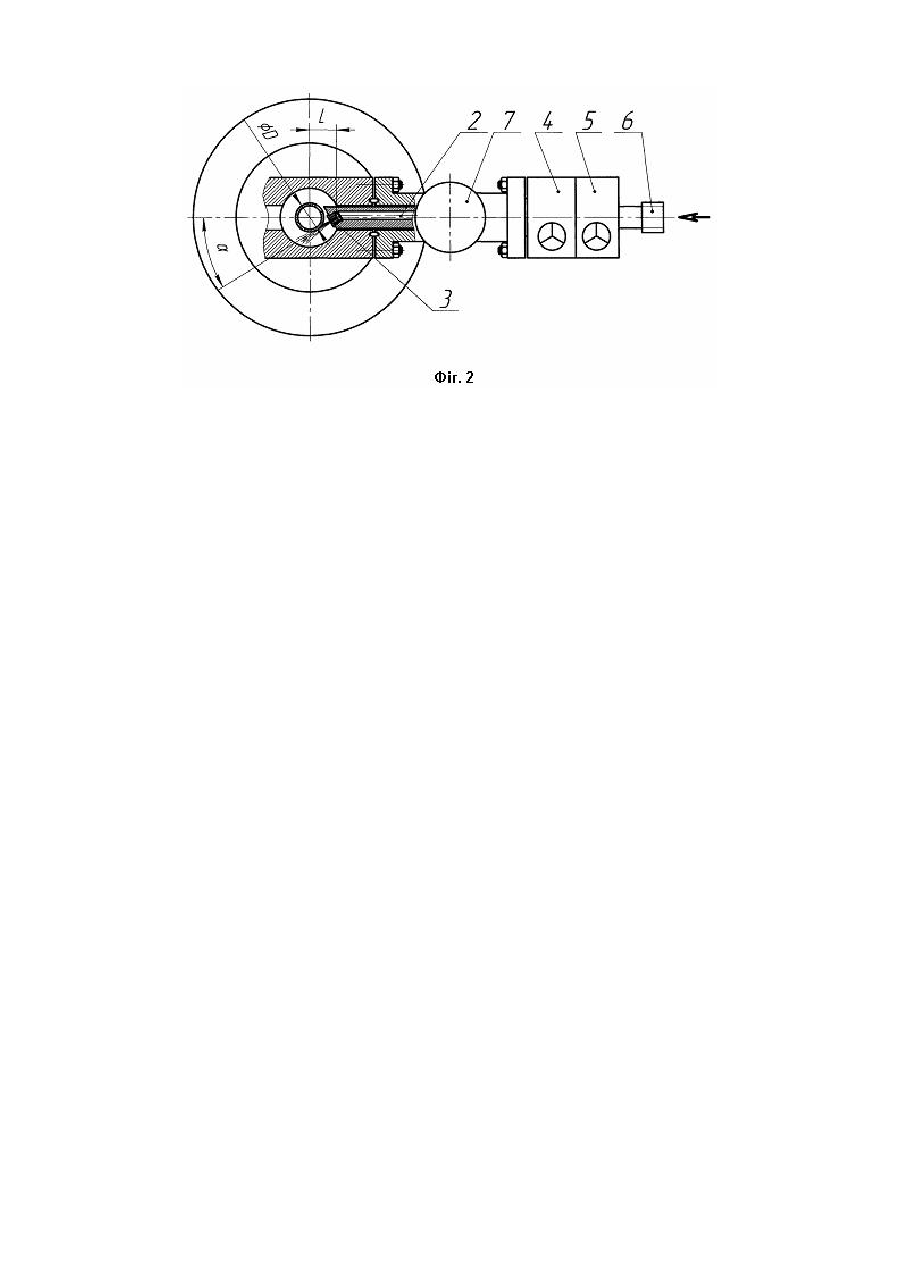

Корисна модель відноситься до газової промисловості і призначена для різання труб в свердловині. Відомий пристрій для різання труб в свердловині що містить корпус з прохідним каналом для подачі абразивної рідини якою проводять відрізання, насадки поршень, вузол фіксації виробу що випробовується і заглушки одне до одного та ущільнення [див. а.с. 1472778 МКЛ 6 G01 М3/04] - прототип. Зазначений пристрій не дозволяє проводити відрізання труб в свердловині через боковий відвід трубної головки (так, щоб різак розміщувався перпендикулярно до труби яку відрізають). В основу корисної моделі поставлена задача вдосконалення пристрою для різання труб в свердловині в якому за рахунок механізму осьового переміщення різака, механізму осьового обертання різака і розміщення насадки на різаку, забезпечується можливість різання підвішених в свердловині насосно-компресорних труб , що дозволяє розширити технологічні можливості пристрою. Поставлена задача вирішується за рахунок того, що в пристрої для різання труб в свердловині що містить гідро абразивний різак, включаючий корпус з прохідним каналом і ріжучу насадку новим являється те, що гідроабразивний різак постачений механізмом його осьового переміщення і механізмом його осьового обертання, ріжуча насадка жорстко закріплена в корпусі різака під кутом а до осі корпуса різака, причому D a = arcsin L де, D - зовнішній діаметр труби що відрізається; L - відстань від осі труби що відрізається до точки перетинання осі різака і осі насадки. Ме ханізм осьового переміщення різака виконаний у формі редуктора, за допомогою якого здійснюється подача різака до місця різання. Ме ханізм осьового обертання різака виконаний у формі редуктора, за допомогою якого здійснюється обертання різака навколо своєї осі, а за рахунок розміщення насадки в корпусі різака під кутом а до осі корпуса різака, проходить відрізання труби підвішеної в свердловині. На Фіг.1 зображений загальний вигляд пристрою для різання труб в свердловині та місце його встановлення в тр убній головці. На Фіг.2 зображений поперечний переріз пристрою для різання труб в свердловині та трубної головки. Гідро-абразивний різак встановлюють на бокову засувк у гирлового обладнання. Пристрій містить різак, який виконаний у вигляді корпуса 1 з прохідним каналом 2, насадки 3, що жорстко закріплена в корпусі 1 під кутом а до осі корпуса 1, механізму 4 осьового переміщення та механізму 5 осьового обертання, ніпеля швидкороз'ємного з'єднання 6. Кріплення різака до засувки 7 гирлового обладнання виконані у вигляді шпильок 8 та гайок 9. Пристрій працює наступним чином. Різак кріплять на засувку 7 за допомогою шпильок 8 та гайок 9. За допомогою механізму 4 осьового переміщення подають корпус 1 з насадкою 3 через осьовий канал засувки 7 до підвішених в свердловині насосно-компресорних труб. В корпус 1 через швидкороз'ємне з'єднання 6 подають водо-піщану суміш під високим тиском, яка проходячи через осьовий канал 2 та насадку 3 формується у високонапірний водо-піщаний струмінь, за допомогою якого проходить гідро-абразивне розмивання металу труби насосно-компресорних труб. Обертаючи корпус 1 на 180° в горизонтальній площині за допомогою механізму 5 осьового обертання, за рахунок спеціального розміщення насадки 3 під кутом а, проходить відрізання підвішених в свердловині насосно-компресорних труб.
