Шільникова панель

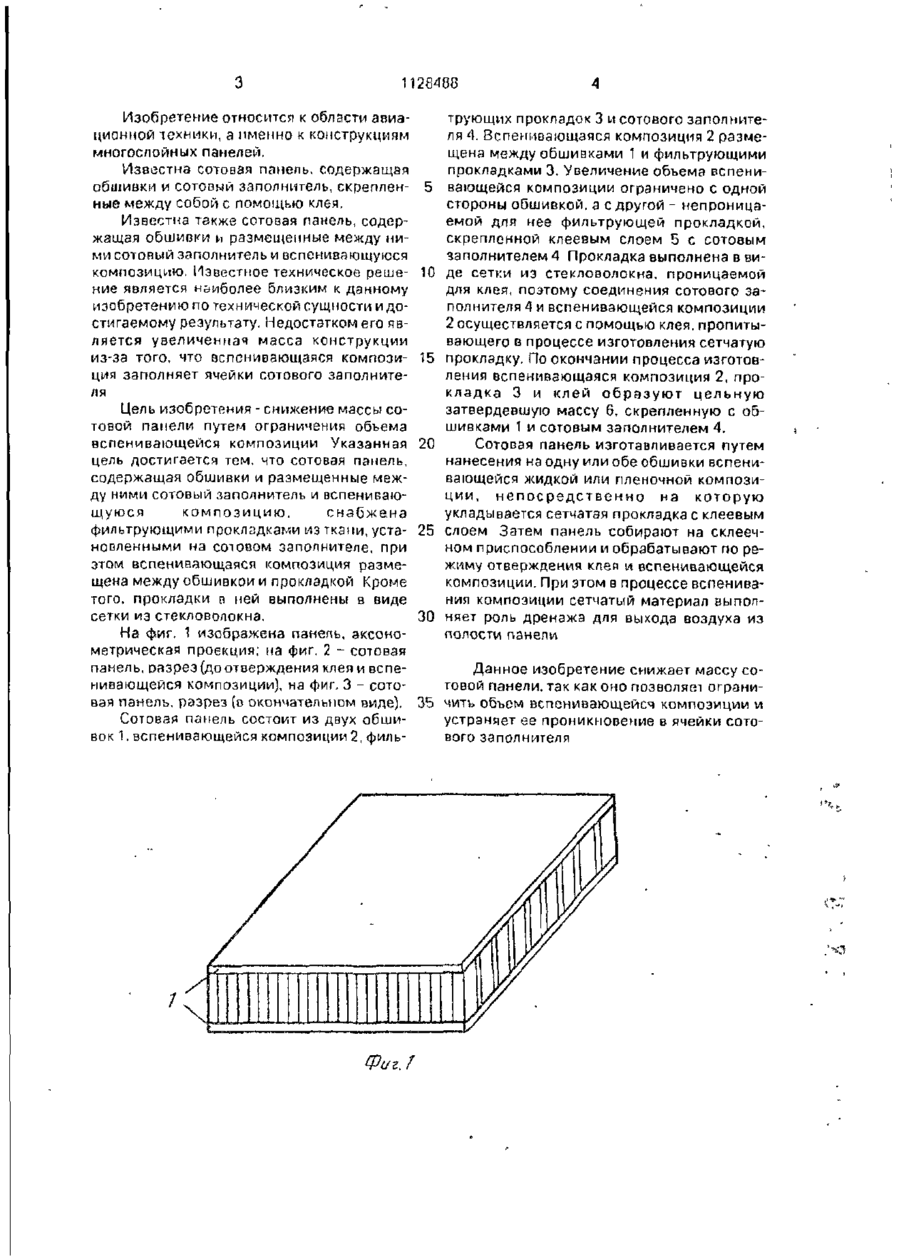

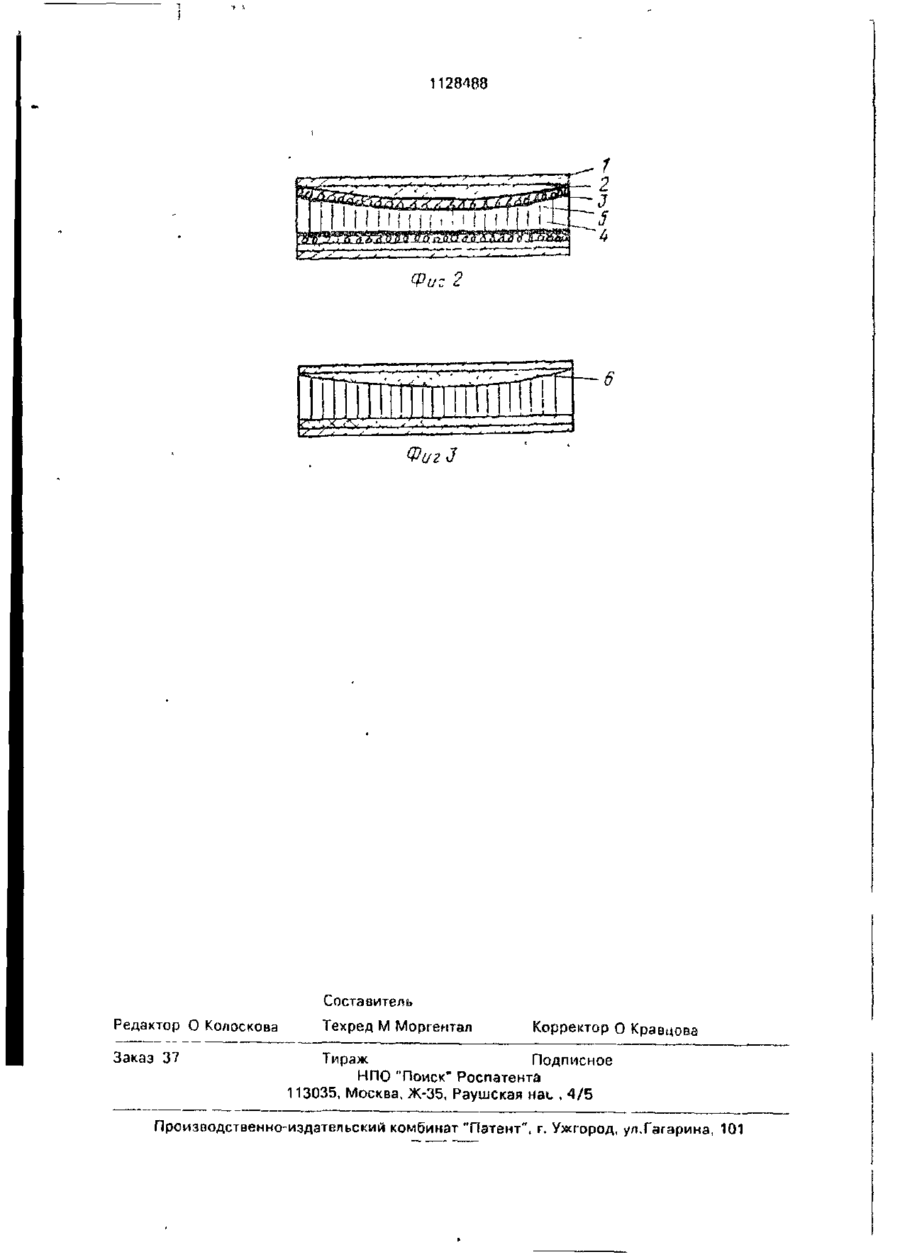

1. СОТОВАЯ ПАНЕЛЬ, содержащая обшивки и размешенные между ними сотовый заполнитель и вспенивающуюся композицию, отличающаяся тем, что, с целью снижения ее массы путем ограничения объема вспенивающейся композиции, она снабжена фитьтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой. 2. Панель по п 1, отличающаяся тем, что в ней прокладки выполнены в виде сетки из стекловолокна 5 С 00 00 00 !•» > со GO 00 in 1128480 Изобретение относится к области авиационной техники,а именно к конструкциям многослойных панелей. Известна сотовая панель, содержащая обшивки и сотовый заполнитель, скрепленные между собой с помощью клея. Известна также сотовая панель, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию. Известное техническое решение является наиболее близким к данному изобретению по технической сущности и достигаемому результату. Недостатком его является увеличенная масса конструкции из-за того, что вспенивающаяся композиция заполняет ячейки сотового заполнителя Цель изобретения - снижение массы сотовой панели путем ограничения объема вспенивающейся композиции Указанная цель достигается тем, что сотовая панель, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, снабжена фильтрующими прокладками из ткани, устанопленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой Кроме того, прокладки п ней выполнены в виде сетки из стекловолокна. На фиг, 1 изображена панепь, аксонометрическая проекция; на фиг. 2 - сотовая панель, разрез (до отверждения клея и вспенивающейся композиции), на фиг. 3 - сотовая панель, разрез (о окончательном виде), Сотовая панель состоит из двух обшивок 1. вспенивающейся композиции 2, филь Фиг. Г 5 10 15 20 25 30 трующих прокладок 3 и сотового заполнителя 4. Вспенивающаяся композиция 2 размещена между обшивками 1 и фильтрующими прокладками 3. Увеличение объема вспенивающейся композиции ограничено с одной стороны обшивкой, а с другой - непроницаемой для нее фильтрующей прокладкой, скрепленной клеевым слоем 5 с сотовым заполнителем 4 Прокладка выполнена в виде сетки из стекловолокна, проницаемой для клея, поэтому соединения сотового заполнителя 4 и вспенивающейся композиции 2 осуществляется с помощью клея, пропитывающего в процессе изготовления сетчатую прокладку. По окончании процесса изготовления вспенивающаяся композиция 2, прокладка 3 и клей о б р а з у ю т цельную затвердевшую массу 6, скрепленную с обшивками 1 и сотовым заполнителем 4. Сотовая панель изготавливается путем нанесения на одну или обе обшивки вспенивающейся жидкой или пленочной композиции, н е п о с р е д с т в е н н о на к о т о р у ю укладывается сетчатая прокладка с клеевым слоем Затем панель собирают на склеечном приспособлении и обрабатывают по режиму отверждения клея и вспенивающейся композиции. При этом в процессе вспенивания композиции сетчатый материал выполняет роль дренажа для выхода воздуха из полости панели Данное изобретение снижает массу сотовой панели, так как оно позволяет ограни35 чить объем вспенивающейся композиции и устраняет ее проникновение в ячейки сотового заполнителя 1128488 Составитель Редактор О Колоскова Заказ 37 Техред М Моргентал Корректор О Кравцова Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская нас , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
