Ребриста панель

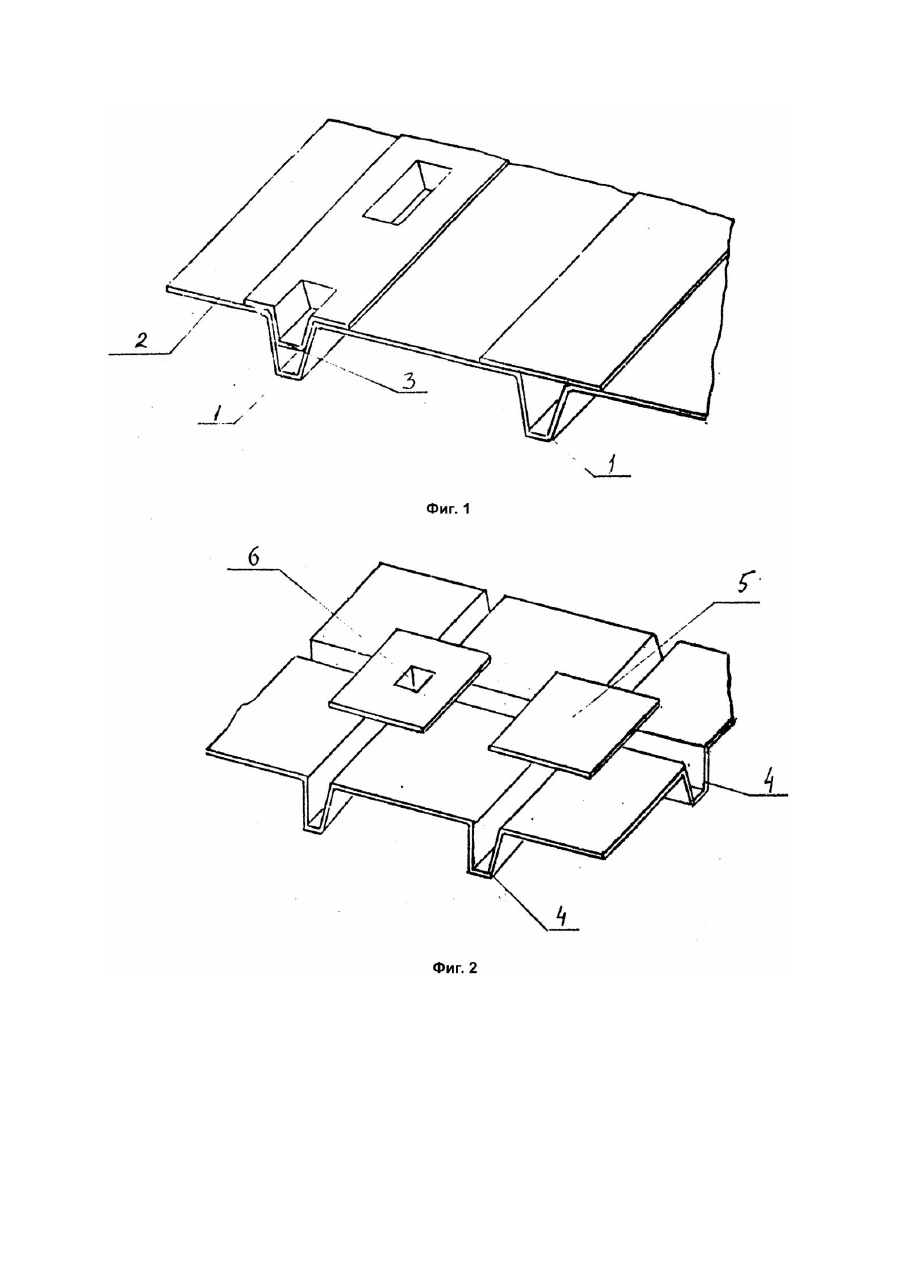

Настоящее изобретение относится к строительству и может быть использовано в качестве покрытий легких конструкций, например, ангаров, хранилищ. Известны конструкции из композиционных материалов в виде складок или профилей, применяемые для подкрепления листовых материалов в продольном или поперечном направлениях [1, 2, 3]. Недостатками таких конструкций являются, во-первых, то, что они применяются обычно совместно с листовыми материалами, воспринимающими внешние атмосферные воздействия и передающих их на складки и профили, соединенные с ними, что снижает их удельные прочностные характеристики, и вовторых, тр удность создания подкреплений в пересекающихся направлениях, т.к. места пересечения требуют специального усиления или выполнены в "два этажа" - ребра одного направления размещаются под ребрами другого. Наиболее близкой к заявляемой по конструкции и достигаемому эффекту является гофрированная панель, выполненная из листового материала [1]. Гофры выполнены в одном направлении и, являясь частью листа, выполняют роль ребер жесткости. Недостатками такой конструкции являются: 1) малая жесткость листа в направлении, поперечном гофре. Это приводит к необходимости ее опирання на промежуточные опоры или применение окантовки. Другими словами, конструкция не является полностью самонесущей, т.к. не может опираться на края, параллельные гофрению; 2) гофрение в двух направлениях значительно ослабляет панель и делает ее полностью несамонесущей, требующей окантовки или установки на каркас. Технической задачей данного изобретения является создание легкой самонесущей гофрированной панели, в которой введение второго слоя обеспечивает образование дополнительного силового пояса и тем самым повышение удельных прочностных и жесткостных свойств панели. Поставленная задача решается тем, что ребристая панель выполняется из гофрированного листового материала, содержит слой, состоящий из дискретных элементов, расположенных в местах гофрения и соединенных с гофрированным листом. В случае, когда гофрированный лист имеет однонаправленные гофры, дискретные элементы выполнены в виде полос. Если гофры выполнены в двух взаимно пересекающихся направлениях, дискретные элементы имеют вид накладок, перекрывающих места пересечения разнонаправленных гофров, или пересекающихся полос. Для увеличения прочности соединения гофрированного слоя панели со слоем из дискретных элементов дискретные элементы выполнены с выступами, входящими внутрь полости гофров и прилегающих к внутренним поверхностям. Выполнение в панели второго слоя из дискретных элементов создает дополнительный силовой пояс, обеспечивающий повышение удельных прочностных и жесткостных свойств панели. Выполнение дискретных элементов с выступами, входящими в полость гофров и прилегающими к их внутренним поверхностям, дополнительно увеличивает прочность соединения слоев панели и в результате прочность панели в целом. Сущность изобретения поясняется чертежами. На фиг.1 изображена ребристая панель, выполненная из гофрированного листового материала с однонаправленными гофрами 1. Дискретные элементы 2 в виде полос расположены в местах гофрения. В полосах выполнены выступы 3, входящие внутрь полости гофров и прилегающие к их вн утренним поверхностям. На фиг.2 показана ребристая панель из листового материала с пересекающимися разнонаправленными гофрами 4. Дискретные элементы 5 выполнены в виде накладок, перекрывающих места пересечения разнонаправленных гофров и имеющи х выступы 6. Была изготовлена ребристая панель размером 800 ´ 800мм с пересекающимися ребрами путем прессования при давлении 0,8кг/см 2 гофров 4 в форме одного слоя из стеклоткани НП-750, пропитанной связующим - лаком ЛБС-1. Толщина слоя после прессования составила 1мм. В процессе прессования температура нагрева составляла 140 - 150°C. Дискретные элементы 5, перекрывающие места пересечения гофров, выполнены в виде накладок, вырезанных из листа стеклотекстолита толщиной 1,5мм.
