Торцеве ущільнення

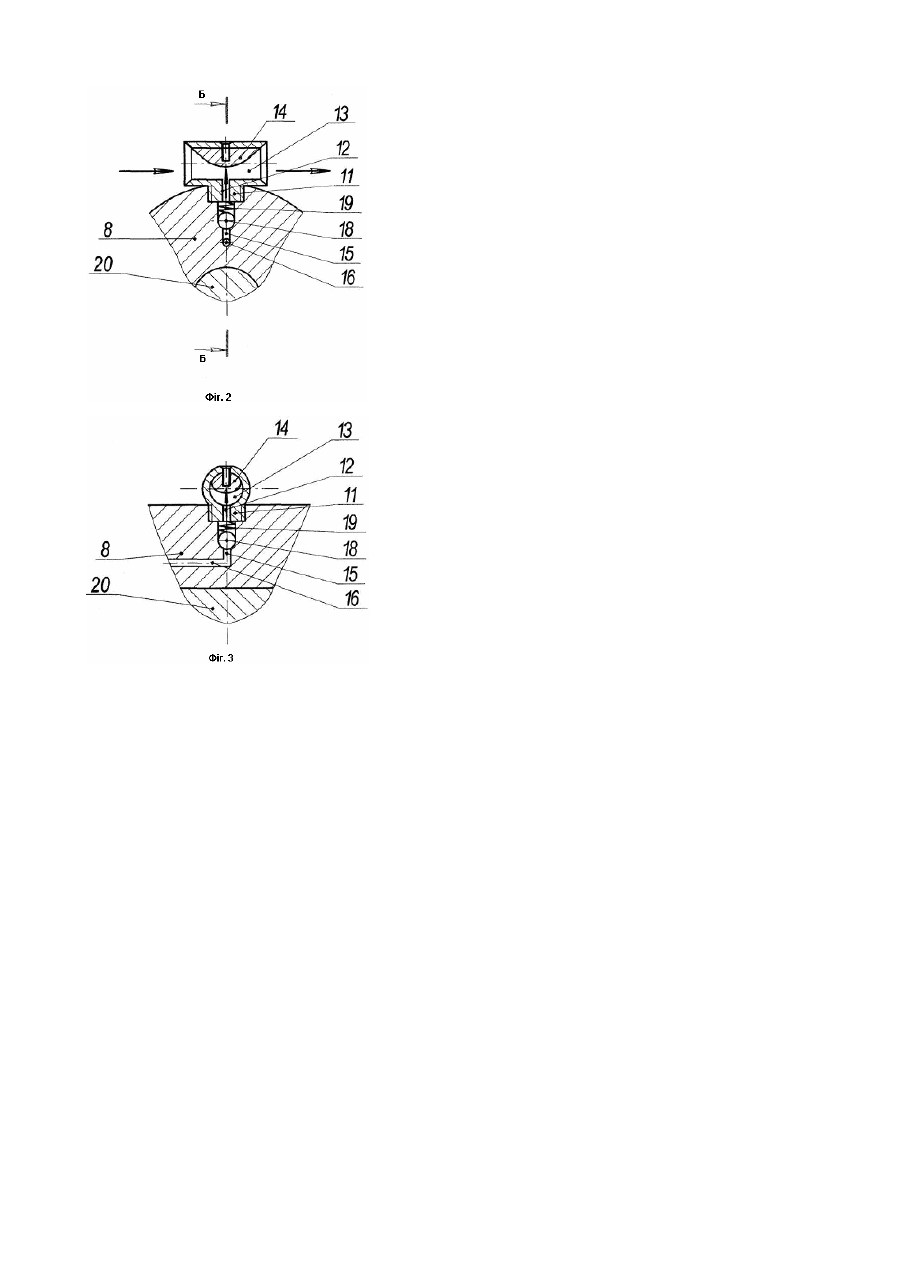

Корисна модель відноситься до машинобудування, а саме до ущільнювальних пристроїв оберто ви х валів насосів машин та апаратів хімічної, нафтопереробної та інших галузей промисловості. Відоме торцеве ущільнення [див. патент РФ №2140031, F16 J15/34 або деклараційний патент України №44677, F16 J15/34] найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, втулк у, вал, оберто ве і необертове кільця тертя, які контактують між собою по плоскій поверхні тертя, причому, на поверхні тертя обертового кільця виконана к ільцева кана вка , яка сп олучена п оздовжніми к аналами з радіально розміщеними порожнинами, а ті сполучені з ущільненою порожниною через вгвинчені у втулку вставки з Г-подібними каналами. Основним недоліком відомого торцевого ущільнення є те, що е фекти вність запобігання проникненню ущільненої рідини назовні і повернення її назад в ущільнену порожнину недостатня. Задача корисної моделі - підвищення ефективності запобігання проникненню ущільненої рідини назовні і повернення її назад в ущільнену порожнину. Технічний результат досягається тим, що у відомому торцевому ущі льн ен ні , вста вки з Г -п о ді бн ими к ана лами вико на ні у ви гля ді інжекторів, з дотичними і радіальними до втулки каналами, у дотични х каналах розміщені і закріплені вставки, для зміни по довжині розмірів поперечних перерізів дотичних каналів, поперечні перерізи з найбільшими розмірами розміщені на початку і в кінці дотичних каналів, а ділянки дотичних каналів з найменшими розмірами розміщені над радіальними ка налами , інжек то ри по ста влені до ти чн о до втулк и у п ло щині перпендикулярній до осі обертання вала, таким чином, що при обертанні втулки рідина рухається по дотичних каналах зі змінними поперечними перерізами. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показане торцеве ущільнення , загальний вид; на Фіг.2 - переріз А-А на Фі г.1 ; на Фіг.3 - переріз Б-Б на Фіг.2. Торцеве ущільнення складається із необертового кільця тертя 1, яке встановлене в корпусі 2, загерметизоване вторинними ущільненнями 3 та 4 і закріплене штифтами 5, обертового кільця тертя 6, на торцьовій поверхні якого виконана кі льцева канавка 7 , яке встано влене у втулці 8 та загерметизоване вторинними ущільненнями 9 та 10. У втулку 8 вгвинчені інжек тор и 11 з ка на лами - ра діа льн им 12 та до тичним , зі змі нним перерізом 13 і вставками 14. Вставки 14 до країв мають менші розміри, а до середини більші розміри так, що дотичні канали 13 на початку і в кінці мають великі розміри, а до середини менші розміри, причому ділянки дотичних каналів 13 з меншими розмірами розміщені над радіальними каналами 12. Радіальні канали 12 сполучені з радіальними порожнинами 15, а ті з поздовжніми каналами 16 і з кільцевою канавкою 7, а дотичні канали 13 з вста вками 14 зі змінними пер ерізами , з одні єї сторони , сполучені з радіальними каналами 12 у перерізі з найменшими розмірами, а з другої сторони, сполучені з ущільненою порожниною 17. Радіальні порожнини 15 закриті кульками 18 за допомогою пружин 19. Втулка 8 з'єднана з валом 20 шпонкою 21 і герметизується вторинним ущільненням 22. Нерухоме кільце тертя 1 притиснуте до рухомого кільця 6 натискним елементом 23 через пружину 24. Торцеве ущільнення працює таким чином. При зупиненому валу 20 герметизація порожнини 17 здійснюється стиком необерто во го та обер то вого кілець тер тя 1 і 6 за ра хунок їх прити скання натискним елементом 23 через пружину 24, а радіальні п орожн ини 1 5 закр и ті к улькам и 18 за доп омо го ю пр ужин 1 9 . Пр и обертанні ва ла 20 через шпонк у 21 оберта ється втулка 8 з о бер то вим к іль цем те р тя 6 . У щі льн ена рі дина із п орожн ин и 1 7 нама га єть ся проникнути через стик необертового та обертово го кілець тертя 1 та 6 назовні і потрапляє в кільцеву канавку 7, далі ущільнена рідина потрапляє через поздовжні канали 16 в радіальні порожнини 15. В цей же час, за р а хун о к то го , що по до ти чни х з і зм ін ним п ер ер із ом ка на ла х 1 3 з вставками 14 інжекторів 11 р ухається рідина, у радіальних канала х 12 виникає розрідження. Під дією відцентрової сили рідина, що знаходиться у радіальних порожнинах 15 тисне на кульки 18, долаючи пружність пружин 19, викидається назад в ущільнену порожнину 17 через радіальні канали 12 і дотичні зі змінним перерізом канали 13 з вста вками 14 інжекторів 11. При зменшенні відцентрової сили під дією пружин 19 кульки 18 щільно закривають радіальні порожнини 15. Цим перекривається зворотне проникнення ущільнено ї рі дини в кільце ву кана вк у 7 із ущі льненої порожнини 17. Така конструкція торце во го ущільнення зменшує можливість проникнення ущільнено ї рі дини назо вн і, підви щує е фек ти вні сть її повернення в ущільнену порожнину.
