Торцеве ущільнення

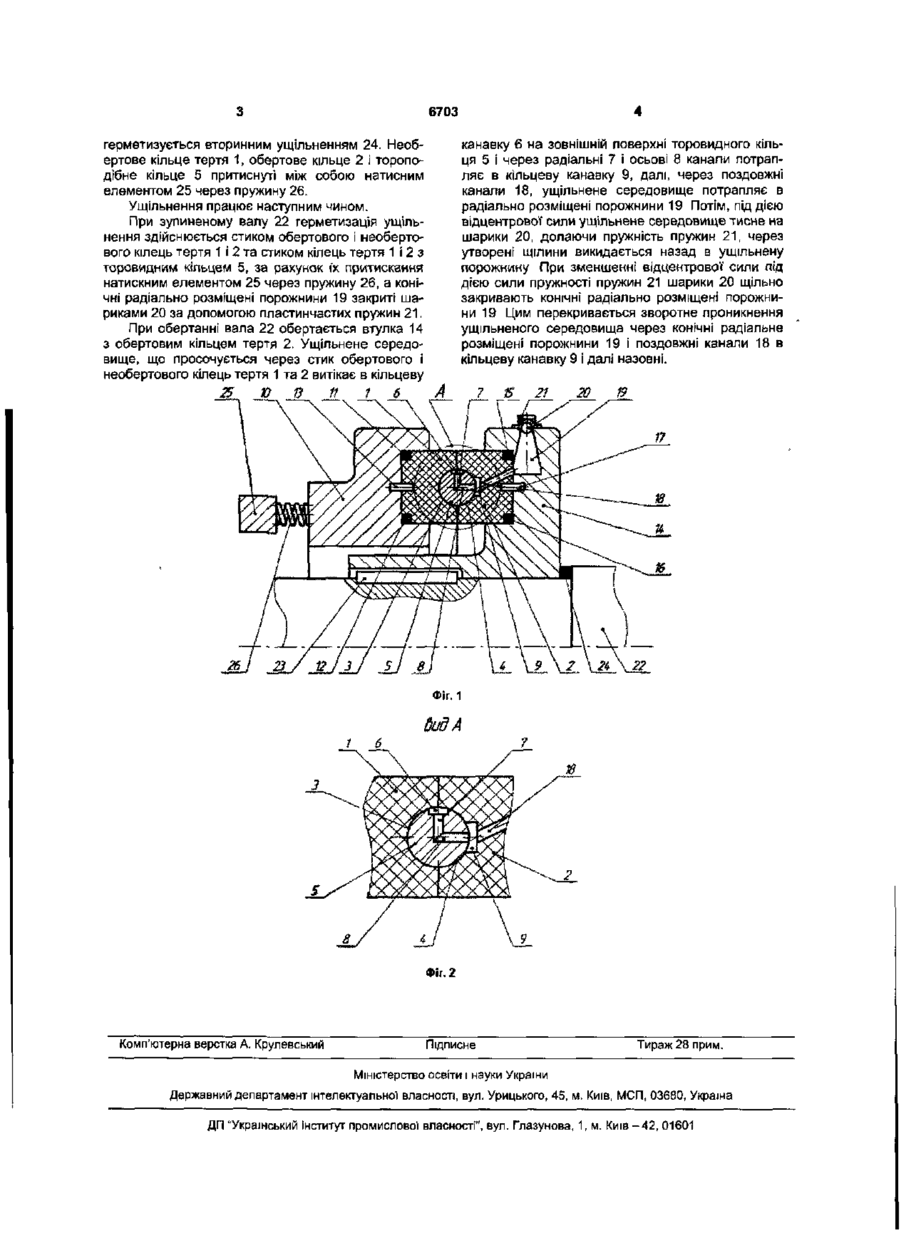

Торцеве ущільнення, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця тертя, які контактують між собою по плоскій поверхні тертя, на поверхні тертя обертового кільця виконана кільцева канавка, яка з боку основи з'єднана осьовими каналами з конічними радіаль но розміщеними порожнинами, вершини яких спрямовані назовні і з'єднані ними з ущільненою порожниною, крім того на плоскій поверхні тертя обертового і необертового кілець тертя виконані кільцеві канавки напівкруглого перерізу так, що при їх збиранні утворена тороподібна порожнина, в яку вставлено тороподібне кільце, яке контактує з обертовим і необертовим кільцями тертя по поверхні згаданої тороподібної порожнини, яке відрізняється тим, що на зовнішній поверхні тороподібного кільця навпроти стику обертового І необертового кілець тертя виконана кільцева канавка, з'єднана радіальними і осьовими каналами з кільцевою канавкою обертового кільця тертя. Корисна модель належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів хімічної', нафтопереробної та інших галузей промисловості Відоме торцеве ущільнення [ п а т е н т РФ №2204753] найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, на поверхні тертя обертового кільця виконана кільцева канавка, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, вершини яких спрямовані зовні і сполучені ними з ущільненою порожниною, крім того, на плоскій поверхні тертя обертового і необертового кілець виконані кільцеві канавки півкруглого перерізу так, що при їх збиранні утворена тороподібна порожнина, в яку вставлене тороподібне кільце, яке контактує з кільцями тертя по поверхні згаданої' тороподібної порожнини. Основним недоліком відомого торцевого ущільнення є те, що під час роботи торцевого ущільнення в парі тертя необертового кільця з тороподібним кільцем виникає розкриття стику і втрати ущільненого середовища через торцеве ущільнення. Задача корисної моделі - зменшити втрати ущільненого середовища через торцеве ущільнення. Технічний результат досягається тим, що у ві домому торцевому ущільнені на зовнішній поверхні тороподібного кільця, навпроти стику обертового і необертового кілець тертя, виконана кільцева канавка, яка з'єднана радіальними і осьовими каналами з кільцевою канавкою обертового кільця. На ФІг.1 зображене торцеве ущільнення, загальний вигляд; на Фіг.2 - вид А на Фіг. 1 Торцеве ущільнення складається з необертового і обертового кілець тертя 1 та 2 на торцевій поверхні яких виконані кільцеві канавки 3 та 4 півкруглого поперечного перерізу так, що при збиранні утворюють торовидну порожнину круглого поперечного перерізу в яку встановлено торовидне кільце 5, на зовнішній поверхні торовидного кільця 5 вздовж кільцевої осі, навпроти стику обертового і необертового кілець тертя 1 та 2 виконана кільцева канавка 6 і з'єднана радіальними 7 та осьовими 8 каналами з кільцевою канавкою 9 обертового кільця тертя 2. Необертове кільце тертя 1, рухоме в осьовому напрямку, встановлене в корпусі 10, загерметизоване вторинними ущільненнями 11 та 12 і закріплене штифтами 13. Обертове кільце тертя 2 встановлене у втулці 14 і загерметизоване вторинними ущільненнями 15 і 16 і закріплене штифтами 17. Кільцева канавка 9 з'єднана поздовжніми, розміщеними під кутом до осі обертання, каналами 18 з конічними радіально розміщеними порожнинами 19, які виконані у втулці 14. Порожнини 19 закриті шариками 20 за допомогою пластинчастих пружин 21. Втулка 14 з'єднана з валом 22 шпонкою 23 і СО о to 6703 канавку 6 на зовнішній поверхні торовидного кільця 5 і через радіальні 7 і осьові 8 канали потрапляє в кільцеву канавку 9, далі, через поздовжні канали 18, ущільнене середовище потрапляє в радіально розміщені порожнини 19 Потім, під дією відцентрової сили ущільнене середовище тисне на шарики 20, долаючи пружність пружин 21, через утворені щілини викидається назад в ущільнену порожнину При зменшенні відцентрової сили під дією сили пружності пружин 21 шарики 20 щільно закривають конічні радіально розміщені порожнини 19 Цим перекривається зворотне проникнення ущільненого середовища через конічні радіальне розміщені порожнини 19 І поздовжні канали 18 в кільцеву канавку 9 і далі назовні. герметизується вторинним ущільненням 24. Необертове кільце тертя 1, обертове кільце 2 і тороподібне кільце 5 притиснуті між собою натисним елементом 25 через пружину 26. Ущільнення працює наступним чином. При зупиненому валу 22 герметизація ущільнення здійснюється стиком обертового і необертового кілець тертя 1 і 2 та стиком кілець тертя 1 і 2 з торовидним кільцем 5, за рахунок їх притискання натискним елементом 25 через пружину 26, а конічні радіально розміщені порожнини 19 закриті шариками 20 за допомогою пластинчастих пружин 21, При обертанні вала 22 обертається втулка 14 з обертовим кільцем тертя 2. Ущільнене середовище, що просочується через стик обертового і необертового кілець тертя 1 та 2 витікає в кільцеву 25 Ю 13 11 1 б А 7 21 20 19 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислово! власності", вул. Глазунова, 1, м. Київ-42, 01601
