Водорозчинна вогнезахисна суміш

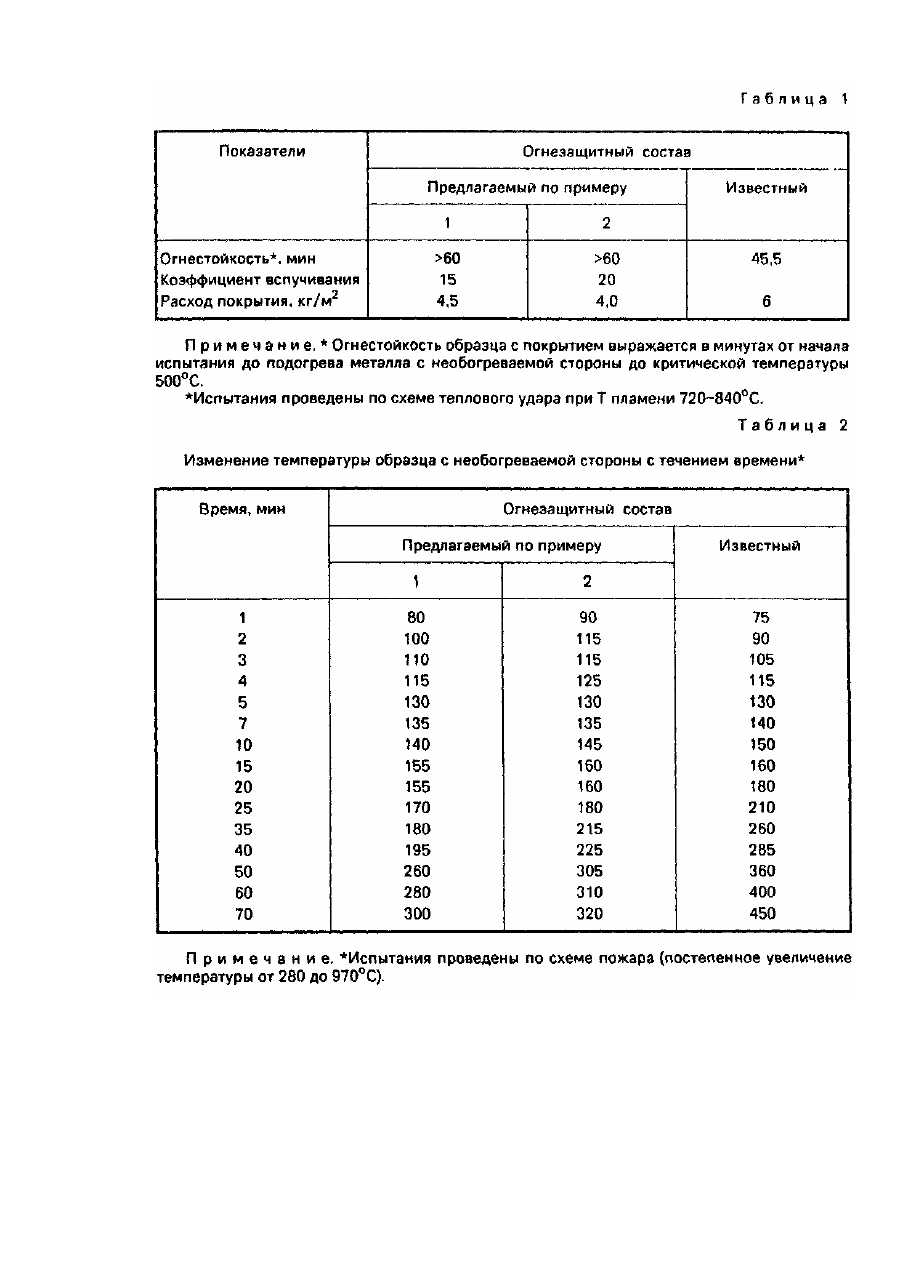

Изобретение относится к водорастворимым огнезащитным смесям на основе терморасширяющегося графита, оказывающим теплоизолирующее действие с целью повышения предела огнестойкости металлических конструкций в случае возникновения пожара. Известно водорастворимое огнезащитное покрытие на основе поливинилацетата, в состав которого входят полиаммонийфосфат, меламин, карбамид, дициандиамид, пентаэритрит, карбометилцеллюлоза, дибутилфталат, хлорпарафин и другие неорганические добавки [Авт.св. НРБ № 39894, 30.09.86]. Недостатками этого состава являются высокая стоимость компонентов и низкая огнестойкость (32-42 мин). Известно также огнезащитное покрытие ВПМ [Авт.св. СССР Nfe 568270, 30.04.83], основными компонентами которого являются водорастворимое полимерное связующее, натриевая соль карбоксиметилцеллюлозы, дициандиамид, фосфаты аммония, диатомит, триаминогептазин, асбестовое волокно, стекловолокно. Однако и эти составы не обеспечивают предел огнестойкости металлоконструкций в 1 час. Наиболее близким к предлагаемому по составу и дости гаемому результату является огнезащитное покрытие ВПМ-2М, включающее, мас.%: мочевино-меламинформаль-дегидную смолу 10,0-20,0; натриевую соль карбоксиметилцеллюлозы 0,5-1,0; дициандиамид 5,5-9,0; аммофос 20,0-30,0; бисульфат графита 50,17,0; асбест 2,5-4,3; стекловолокно 2,5-4,3; вода - остальное [Авт.св. СССР № 1130586. 23.12.84]. Основными недостатками этого покрытия являются: - низкий предел огнестойкости (до 45 мин.); - высокий расход покрытия (6 кг/м 2 при толщине сухого слоя не менее 3 мм); - использование в качестве наполнителя асбеста, Целью изобретения является получение водорастворимой огнезащитной смеси на основе терморасширяющегося графита с повышенной огнестойкостью, который при меньшей толщине наносимого слоя обладает более высокими теплоизоляционными свойствами и не содержит в своем составе асбеста. Цель достигается тем, что предложена огнезащитная смесь, следующего состава, мас.%: Дисперсия поливинил-ацетата 37,5-73,5 Дибутилфталат 2,5-6,8 Бисульфат графита 14,7-17,5 Неорганическая добавка 1,9-20,0 Стекловолокно 2,5-2,9 Этиловый спирт 0,5-12,5 В качестве неорганической добавки в предлагаемом составе используется аммофос, окислы металлов например (ZnO, MgO, ТiО 2). Предлагаемый огнезащитный состав, приводящий к повышению предела огнестойкости металлоконструкций по сравнению с составом-прототипом соответствует критерию "новизна" для данного технического решения. Граничные значения содержания компонентов обусловлены максимальной огнестойкостью металлоконструкций. При использовании составов, содержащих компоненты за пределами граничных значений, огнестойкость конструкций снижается. Так, например, уменьшение количества дисперсии поливинилацетата приводит к разрушению каркаса покрытия при воздействии пожара, а увеличение содержания дисперсии поливинилацетата значительно уменьшает вспучивание покрытия, что соответственно снижает теплоизолирующие свойства. В табл.1 представлены составы огнезащитной смеси. Сравнение, представленных в табл.1 параметров огнестойкости для предлагаемых составов (1-2) и для прототипа показывает, что заявляемый состав обеспечивает повышение огнестойкости металлоконструкций на 30% (60 мин против 45,5 мин). При этом уменьшается расход покрытия (4,0- 4,5 кг/с против 6 кг/м ) и толщина наносимого слоя при удовлетворительных коэффициентах всп учивания после воздействия огня (к= 15-20). Результаты испытания предела огнестойкости заявляемого огнезащитного состава показывают, что при воздействии пламени на защищенную покрытием металлическую поверхность· в течение 70 мин температура металла с необогреваемой стороны не превышает 300-320°С. Для известного покрытия ВПМ-2М в эти х условиях температура достигает 450°С (табл.2). По требованиям СНиП от 01.02.85 г. предел огнестойкости в 1 ч является достаточным для защиты ряда несущих металлических и други х конструкций. Теплофизические характеристики предлагаемой водорастворимой огнезащитной смеси позволяют применять его в закрытых помещениях для защиты от действия огня металлических конструкций, а также использовать в промышленном и гражданском строительстве. Технический эффект от использования изобретения состоит в создании новой эффективной водорастворимой смеси с повышенной огнестойкостью на основе сырья, производимого на Украине. Ниже приведены примеры конкретного осуществления изобретения. Πример 1. К 73,5 г водной дисперсии поливинилацетата добавляют 14,7 г терморасширяющегося графита, 1,9 г окиси магния, 2,9 г стекловолокна, 6,8 г дибутилфталата и 0,5 г этилового спирта. Перемешивание в смесителе ведут до однородной массы. Готовый к применению огнезащитный состав наносят шпателем на металлическую поверхность в 2-3 слоя с общим расходом 4,5 кг/м 2. Пример 2. К 37,5 г водной дисперсии поливинилацетата добавляют 7,5 г воды, 12,5 г спирта, 2,5 гдибутилфталата, перемешивают. В полученную смесь добавляют 20 г аммофоса, 17,5 г терморасширяющегося графита, 2,5 г стекловолокна. Перемешивание в смесителе ведут до получения однородной массы. Готовый к применению огнезащитный состав наносят шпателем в 2 слоя с общим расходом 4,0 кг/м 2. Изменение температуры образца с необогреваемой стороны с течением времени приведено в табл.2.
